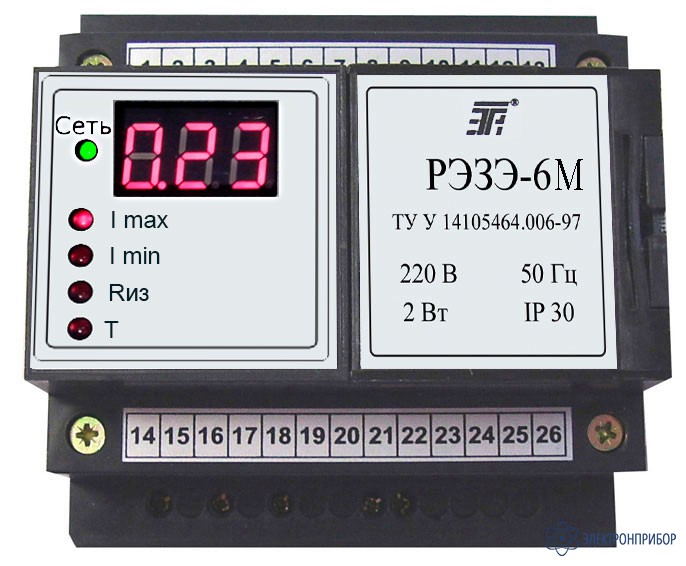

РЭЗЭ-6М — реле электронное защиты электродвигателей

Сохранить в PDF Распечатать
  • Назначение реле РЭЗЭ-6М:

    Реле предназначено для защиты асинхронных двигателей и вращаемых ими механизмов путем отключения или блокирования пуска двигателей при возникновении следующих аварийных ситуаций:

    • недопустимая перегрузка двигателя по току, вызванная обрывом фазы статорной обмотки, несимметрией фазных напряжений, технологической перегрузкой, заклиниванием ротора или междувитковыми замыканиями;
    • нештатное исчезновение нагрузки двигателя ( «сухой ход» водяного насоса,обрыв приводных ремней транспортёра и т.д);
    • недостаточное сопротивление изоляции обмотки относительно корпуса отключенного двигателя;
    • тепловая перегрузка двигателя, обусловленная ухудшением условий его охлаждения.

    Дополнительные функции реле РЭЗЭ-6М:

    • формирование выходного напряжения, пропорционального току двигателя или температуре его корпуса;
    • выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода или других средств индикации (вспомагательные контакты устанавливаются в реле по заказу потребителя).

    Реле РЭЗЭ-6М функционирует совместно с магнитным пускателем (контактором), цепь управления которого питается напряжением 220/380 В частотой 50 Гц, а также с датчиками тока и температуры.

    Номер исполнения датчиков тока выбирается потребителем в зависимости от диапазона контролируемых токов : № 1 -> 1-5 А, №2 -> 5-25А. №3 -> 25-125 А, №4 -> 125-625 А.

    Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.

  • Технические характеристики реле РЭЗЭ-6М:

    Параметр Значения
    номинальный ток главных контактов при напряжении 220/380 В, А 8
    уставки выдержки времени, с:
    - при перегрузке двигателя по току
    - при нештатном исчезновении нагрузки двигателя
    - при тепловой перегрузке двигателя

    настраивается автоматически по время-токовой характеристике реле, учитывающей тепловое состояние двигателя
    4
    4
     диапазон возможного уменьшения выдержек времени, соответствующих номинальной время-токовой характеристике, %  100-10
     диапазоны уставок:
    - по минимальному току, % ном. тока двигателя
    - по температуре, °С

    0-90
    20-125
     уставка по сопротивлению изоляции, МОм  0,5±0,05
     настройка уставок  плавная
     напряжение питания переменного тока, В  5(+0,6-(-1,0))
     потребляемая мощность, Вт  не более 2
     максимальная длина линии, м, не более:
    - между реле и датчиками тока
    - между реле и датчиком температуры (при сопротивлении линии не более 10 Ом)

    10
    100
     степень защиты корпуса  IP30
     габаритные размеры, мм  90х90х65
     масса, кг, не более  0,2
  • Комплект поставки РЭЗЭ-6М

    Наименование Количество
    1. РЭЗЭ-6 1
    2. Датчик тока необходимого исполнения 2
    3. Датчик температуры 1
    4. Винт М4 ГОСТ 1491-72 3
    5. Гайка М4 ГОСТ 5915-70 2
    6. Шайба 4.01.02 ГОСТ 11371-68 2
    7. Рейка монтажная 1
    8. Руководство по эксплуатации 1
