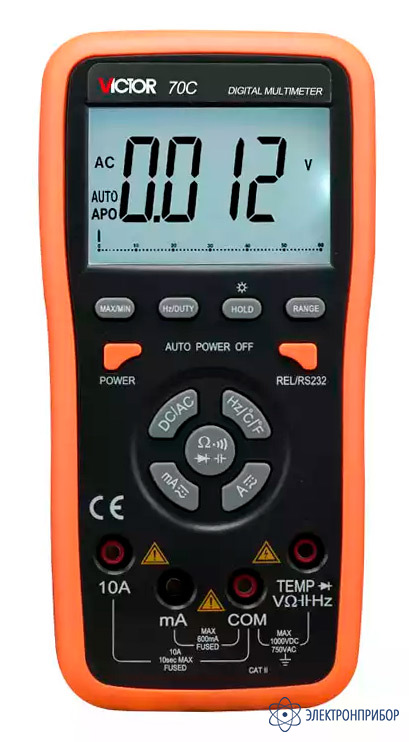

Victor 70C — мультиметр цифровой

Сохранить в PDF Распечатать
  • Описание мультиметра цифрового Victor 70C:

    Мультиметр цифровой Victor 70С является многофункциональным инновационным прибором, в котором выбор режимов измерений производится без использования механического переключателя, с применением тастатуры с электронными кнопками. Мультиметр представляет собой надежный компактный цифровой прибор с входными гнездами колонкового типа 4мм утепленными в корпус, с интерфейсом USB для подключения к ПК и батарейным питанием.

    Мультиметр Victor 70С имеет функции измерения постоянного или переменного напряжения (DCV/ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), емкости конденсаторов (C), температуры (t), частоты (скважности), проверки диодов и прозвонки цепей. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.

    Для улучшения чтения показания в мультиметре Victor 70С применен большой жидкокристаллический дисплей 4 разряда (3 5/6, максимальная индикация «5.999», высота знаков 32 мм). Запоминание текущего значения (HOLD), подсветка дисплея (разовая ручная принудительная активация на ~5 c), режим регистрации МИН/МАКС значений и защита от перегрузки делает эксплуатацию мультиметра более удобной и безопасной.

    Если органы управления мультиметра Victor 70С не используются в течение 15 минут, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания). Мультиметр имеет защитный чехол (холстер) для защиты от механических воздействий и крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте.

  • Технические характеристики мультиметра цифрового Victor 70C:

    Предел Разрешение Погрешность
    ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    600 мВ 0,1 мВ ±(0,5% + 4* k)
    6 В 1 мВ
    60 В 10 мВ
    600 В 100 мВ
    1000 В 10 В ±(1,0% + 4* k)
    Защита измерительного входа: 1000 В постоянное; 750 В ср. кв.
    Входное сопротивление: не менее 60 МОм для предела 600 мВ; 10 МОм для остальных пределов
    ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
    6 В 1 мВ ±(0,8% + 10* k)
    60 В 10 мВ
    600 В 100 мВ
    750 В 1 В ±(1,0% + 6* k)
    Полоса частот 40... 400 Гц
    Защита измерительного входа: 1000 В постоянное; 750 В ср. кв.
    Входной импеданс: 10 МОм.
    Отображение значения скважности: 0,1% ...99,9%.
    ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
    60 мА 10 мкА ±(1,0% + 10* k)
    600 мА 100 мкА
    6 А 1 мА ±(1,2% + 10* k)
    10 А 10 мА
    Максимальный входной ток 10А (длительность измерений не более 15 сек).
    Защита от перегрузки: безинерционный предохранитель 0,6А/ 250В (самовосстанавливающийся); 10 А/ 250 В.
    ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА
    60 мА 10 мкА ±(1,5% + 10* k)
    600 мА 100 мкА
    6 А 1 мА ±(2,5% + 15* k)
    10 А 10 мА
    Полоса частот 40... 400 Гц
    Максимальный входной ток 10А (не более 15 сек).
    Защита от перегрузки: безинерционный предохранитель 0,6А/ 250В (самовосстанавливающийся); 10 А/ 250 В.
    Измерение ср. кв. значения (СКЗ): сигнал тока синусоидальной формы (RMS).
    Отображение значения скважности: 0,1% ...99,9%
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
    Предел Разрешение Погрешность Защита измерительного входа
    600 Ом* 0,1 Ом ±(0,8% + 5* k) 250 Впик. (пост./ перем.)
    6 кОм 1 Ом ±(0,8% + 4* k)
    60 кОм 10 Ом
    600 кОм 100 Ом
    6 МОм 1 кОм
    60 МОм** 10 кОм ±(1,2% + 10* k)
    * Возможна нестабильность индикации в пределах не более 10 единиц младшего разряда.
    ** Возможна нестабильность индикации в пределах не более 1 00 единиц младшего разряда. Защита измерительного входа – макс. 250 В пик (пост./ перем.). Напряжение на открытых концах примерно 1,3 В.
    ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ
    Режим Отображаемое значение/сигнал Максимальное тестовое напряжение/ток
    Падение напряжения на переходе (в прямом направлении)* ~3 В (в обратном направлении) / 1мА (в прямом направлении)
    Звуковой зуммер 2 кГц ~ 1,2 B (ХХ)
    *При падении напряжения в пределах от 0,4 до 0,8 В.
    Защита измерительного входа – м акс. 250 В пик (пост./ перем.).
    При сопротивлении цепи менее значения 30 Ом включается непрерывный звуковой сигнал частотой 2 кГц (buzzer). Время срабатывания прибл. ~ 100 мс.
    Примечание: в режиме прозвона цепи зуммер обязательно включается при сопротивлен ии цепи, не превышающем указанное значение. При сопротивлении цепи более 50 Ом зуммер выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от особенностей конкр етного прибора.
    ИЗМЕРЕНИЕ ЕМКОСТИ
    Предел Разрешение Погрешность Защита измерительного входа
    40 нФ 10 пФ ±(5,0% + 30* k) 250 В пик. (пост./ перем.)
    400 нФ 100 пФ ±(3,5% + 8* k)
    4 мкФ 1 пФ
    40 мкФ 10 нФ
    200 мкФ 100 нФ ±(5,0% + 10* k)
    ИЗМЕРЕНИЕ ЧАСТОТЫ
    Предел Разрешение Чувствительность Погрешность Защита измерительного входа
    10 Гц 0,001 Гц 1,5 В ср. кв. ±(0,3% + 3* k) 250 В пик. (пост./ перем.)
    100 Гц 0,01 Гц
    1000 Гц 0,1 Гц
    10 кГц 10 Гц
    100 кГц 100 Гц
    1 МГц 1 кГц
    20 МГц 10 кГц
    ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ
    Диапазон Разрешение Погрешность Тип датчика
    -20 °C...+400 °C 0,1 °C ±(1,0% + 40 е.м.р.) К-типа (с соединениями типа "банан")
    +401 °C... +1000°C 1 °C ±(1,5% + 15 е.м.р.)
    ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Разрядность цифровой шкалы 4 разярда (3 5/6)
    Максимально индуцируемое число 3999
    Базовая погрешность (DVC) ± 0,5%
    Скорость измерения, изм./с 3 (цифровая шкала); 30 (графическая линейная шкала)
    Индикация перегрузки "OL", "-OL"
    Источник питания 2 х 1,5 В (тип ААА)
    Срок службы источника питания, ч 150
    Дисплей ЖК
    Габаритные размеры (ШхВхГ), мм 91х185х49
    Масса (с батареей), г 410
    Условия эксплуатации 0 °C ...+40 °C, относительная влажность ≤70 %
    Условия хранения -10 °C ...+50 °C, относительная влажность ≤80 %
  • Комплект поставки Victor 70C

    Наименование Количество
    1 Мультиметр Victor 70C 1
    2 Измерительные провода (красный/черный) (до 10А) 2
    3 Кабель интерфейсный USB 1
    4 CD-диск (мини) с ПО 1
    5 Термодатчик К-типа(с коннекторами «банан» 4мм) 1
    6 Защитный чехол (съемный холстер) 1
    7 Источник питания 1х9В (тип Крона) 1
    8 Руководство по эксплуатации 1
