TY720, TY 720, TY-720

Мультиметры портативные (тестеры)

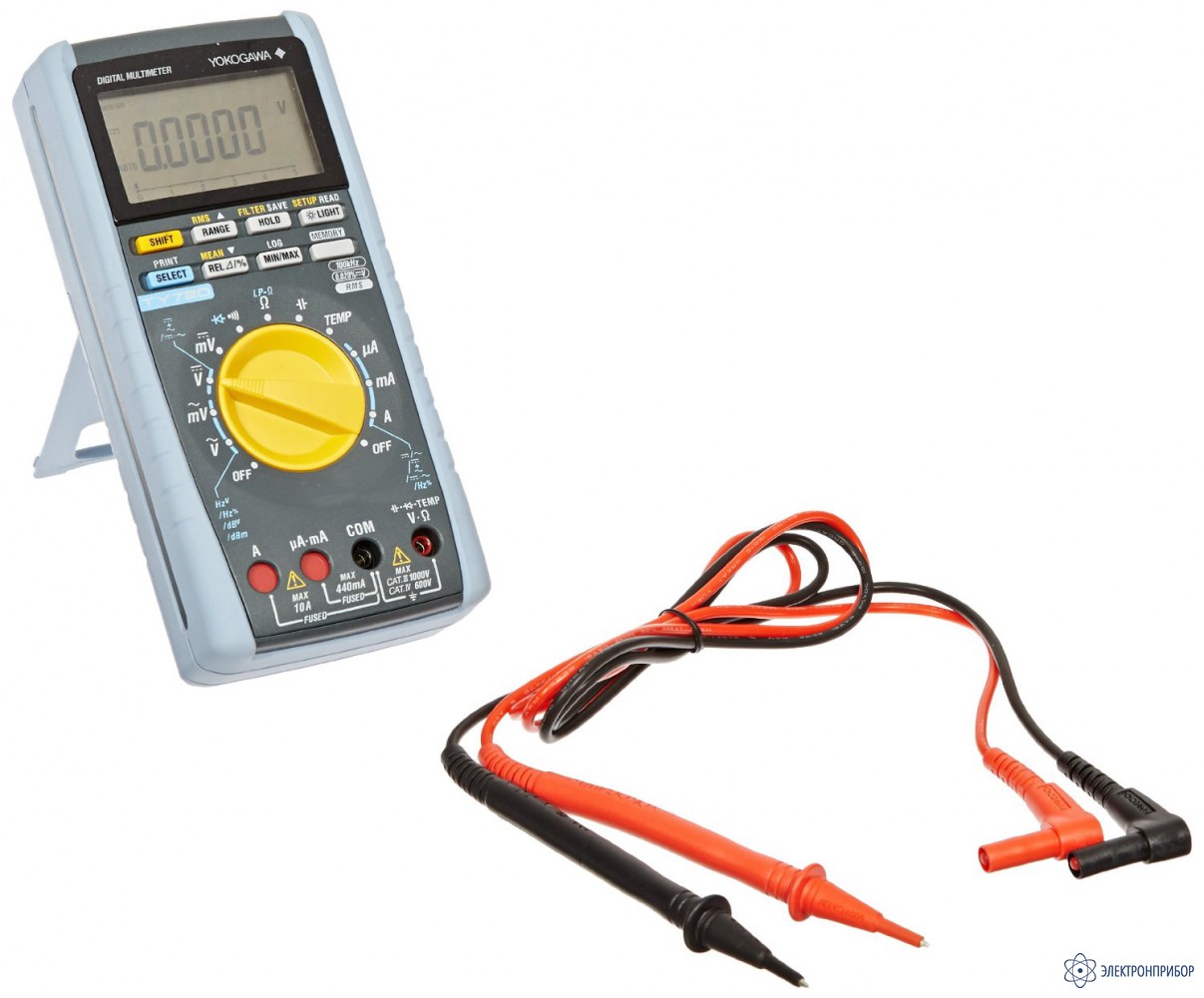

TY720 — мультиметр цифровой

Код товара: 45427
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      61830-15 до 02.10.2026

    • Производитель

      Yokogawa

    • Артикул

      TY720

    Описание мультиметра цифрового TY720:

    Профессиональные цифровые мультиметры серии TY710 являются универсальными тестовыми приборами и позволяют измерять весь набор электрических параметров, которые могут охватить приборы такого класса. Большой набор дополнительных функций, таких как память на 1600 измеренных значений, связь с персональным компьютером, передача данных в режиме реального времени, значительно расширяют область применения этих мультиметров — от сервисного обслуживания до позиций штатных измерительных приборов в автоматизированных схемах измерений.

    Особенности мультиметра цифрового TY720:

    • Высочайшая точность измерений;
    • Защита от неправильных подсоединений;
    • Калибровка в закрытом корпусе;
    • Память на 10 000 измеренных значений;
    • Интерфейс связи с ПК;
    • Передача данных в режиме реального времени;
    • Математические функции: статистика, логарифм, относительные вычисления;
    • Тест диода.
    • Тест целостности цепи;
  • Технические характеристики мультиметра цифрового TY720:

    Условия испытания: Температура и влажность = 23 ± 5°C, отн. влажность не более 80% RH; Точность = ± (% от показаний + ед.младш.разряда). Примечание: Время отклика - это время, требуемое для достижения точности, указанной для сооответствующего диапазона.

    Диапазон Разрешение Точность Входное сопротивление Максимальное входное напряжение
    Измерение напряжения постоянного тока
    50 мВ 0,001 мВ 0,05+10 Приблизительно 100 МОм 1000 В постоянного тока

    1000 В переменного тока (действующее)
    500 мВ 0,01 мВ 0,02+2
    2400 мВ 0,1 мВ
    5 В 0,0001 В 0,025+5 10 МОм
    50 В 0,001 В 0,03+2
    500 В 0,01 В
    1000 В 0,1 В
    NMRR (коэффициент подавления помех от сети питания): не менее 80 дБ для 50/60 Гц ± 0,1% при диапазоне 50 мВ, не менее 70 дБ для 50/60 Гц ± 0,1%
    CMRR (коэффициент ослабления синфазного сигнала): не менее 100 дБ для 50/60 Гц (Rs = 1k ). Время отклика: не более 0,3 секунды
    Измерение напряжения переменного тока [RMS (действующее)]
    Диапазон Разрешение Точность Входное полное сопротивление Максимальное входное напряжение
    10 - 20 Гц 20 Гц - 1 кГц 1 - 10 кГц 10 - 20 кГц 20 - 50 кГц 50 - 100 кГц
    Связь по переменному току, обнаружение RMS, пик фактор для диапазона 1000 В: 1,5; крест фактор для других диапазонов: 3
    50 мВ 0,001 мВ 2+80*2 0,4+40*2 5+40*2 5,5+40*2 15+40*2 11 МОм < 50 пФ 1000 В перем. тока действующее

    1000 В пост. тока
    500 мВ 0,01 мВ 1+30*1 0,4+30*1 1+40*1 2+70*2 5+200*2
    5 В 0,0001 В
    50 В 0,001 В 10 МОм < 50 пФ
    500 В 0,01 В
    1000 В 0,1 В *2 *2 3+30*2 -
    *1: Для 5...100% диапазона.
    *2: Для 10...100% диапазона. CMRR (коэффициент ослабления синфазного сигнала): не менее 80 дБ для DC 60 Гц (Rs = 1k ). Время отклика: не более 1 сек.
    Измерение напряжения переменного тока [MEAN(среднее)]
    Диапазон Разрешение Точность Входное полное сопротивление Максимальное входное напряжение
    10 - 20 Гц 20 - 500 Гц 500 - 1 кГц
    Обнаружение среднего отклонения и калибровка RMS (действующее) (синусоида)
    50 мВ 0,001 мВ 4+80*2 1,5+30*2 5+30*2 11 МОм < 50 пФ 1000 В перем. тока действующее

    1000 В пост. тока
    500 мВ 0,01 мВ 2+30*1 1+30*1 3+30*1
    5 В 0,0001 В
    50 В 0,001 В 10 МОм < 50 пФ
    500 В 0,01 В
    1000 В 0,1 В *2 *2 -
    *1: Для 5...100% диапазона.
    *2: Для 10...100% диапазона. CMRR (коэффициент ослабления синфазного сигнала): не менее 80 дБ для DC 60 Гц (Rs = 1k ). Время отклика: не более 1 сек.
    Измерение постоянного тока
    Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
    500 мкА 0,01 мкА 0,2+5 <0,11 мВ/мкА 440 мА (защищ. предохранителем)
    5000 мкА 0,1 мкА
    50 мА 0,001 мА <4 мВ/мА
    500 мА *3 0,01 мА
    5 А 0,0001 мА 0,6+10 <0,1 В/A 10 А (защищ. предохранителем)
    10 А 0,001 А 0,6+5
    Время отклика: не более 0,3 секунды.
    *3: Для диапазона 500 мА максимальный ток испытания - 440 мА.
    Измерение переменного тока [действующее значение]
    Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
    10 - 20 Гц 20 Гц - 1 кГц 1 - 5 кГц
    Крест фактор (действующее): 3
    500 мкА 0,01 мкА 1+20 0,75+20 1+30 <0,11 мВ/мкА 440 мА (защищ. предохранителем)
    5000 мкА 0,1 мкА
    50 мА 0,001 мА <4 мВ/мА
    500 мА *3 0,01 мА
    5 А 0,0001 мА 1,5+20 1+20 2+30 <0,1 В/A 10 А (защищ. предохранителем)
    10 А 0,001 А
    Точность указана для 5...100% диапазона (для диапазона 10А - 10...100% от диапазона). Время отклика: не более 1 секунды.
    *3: Для диапазона 500 мА максимальный ток испытания - 440 мА.
    Измерение напряжения переменного тока [MEAN(среднее)]
    Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
    10 - 20 Гц 20 - 500 Гц 500 Гц - 5 кГц
    Обнаружение среднего отклонения и калибровка RMS (действующее) (синусоида)
    500 мкА 0,01 мкА 2+20 1,5+20 2+30 <0,11 мВ/мкА 440 мА (защищ. предохранителем)
    5000 мкА 0,1 мкА
    50 мА 0,001 мА <4 мВ/мА
    500 мА *3 0,01 мА
    5 А 0,0001 мА 3+20 2+20 4+30 <0,1 В/A 10 А (защищ. предохранителем)
    10 А 0,001 А
    Точность указана для 5...100% диапазона (для диапазона 10А - 10...100% от диапазона). Время отклика: не более 1 секунды.
    *3: Для диапазона 500 мА максимальный ток испытания - 440 мА.
    DCV + ACV
    Диапазон Разрешение Точность Входное полное сопротивление Максимальное входное напряжение
    DC,10 - 20 Гц DC, 20 Гц - 1 кГц DC,1 - 10 кГц DC,10 - 20 кГц DC, 20 - 50 кГц DC, 50 - 100 кГц
    Связь по переменному току, обнаружение RMS, пик фактор для диапазона 1000 В: 1,5; крест фактор для других диапазонов: 3
    5 В 0,0001 В 1,5+10*1 0,5+10*1 1+10*1 10*2 5+20*2 11 МОм < 50 пФ 1000 В постоянного тока

    1000 В переменного тока (действующее)
    50 В 0,001 В 10 МОм < 50 пФ
    500 В 0,01 В
    1000 В 0,1 В *2 *2 -
    *1: Для 5...100% диапазона.
    *2: Для 10...100% диапазона. CMRR(коэффициент ослабления синфазного сигнала): не менее 80 дБ для DC 60 Гц (Rs = 1k ). Время отклика: приблиз. 2 сек.
    DCA + ACA
    Диапазон Разрешение Точность Падение напряжения Максимальный входной ток
    DC, 10 - 20 Гц DC, 20 Гц - 1 кГц DC, 1 - 5 кГц
    Максимальное эффективное отображение: 50 000, крест фактор: 3
    500 мкА 0,01 мкА 1,5+10 1+10 1,5+10 <0,11 мВ/мкА 440 мА (защищ. предохранителем)
    5000 мкА 0,1 мкА
    50 мА 0,001 мА <4 мВ/мА
    500 мА *3 0,01 мА
    5 А 0,0001 мА 2+10 1,5+10 3+10 <0,1 В/A 10 А (защищ. предохранителем)
    10 А 0,001 А
    Точность указана для 5...100% диапазона (для диапазона 10А - 10...100% от диапазона). Время отклика: приблиз. 2 секунды.
    *3: Для диапазона 500 мА макс. ток испытания - 440 мА.
    Измерение сопротивления
    Диапазон Разрешение Точность Максимальный ток испытания Напряжение разомкнутой цепи Напряжение защиты входа
    500 Ом 0,01 Ом 0,05+2*1 < 1 мA < 2,5 В 1000 В действующее
    5 кОм 0,001 кОм < 0,25 мA
    50 кОм 0,01 кОм < 25 мкA
    500 кОм 0,01 кОм < 2,5 мкA
    5 МОм 0,001 МОм 0,5+2 < 1,5 мкA
    50 МОм 0,001 МОм 1+2 < 0,13 мкA
    *1: Точность после калибровки нуля. Время отклика: для 500 Ом ... 500 кОм - не более 1 секунды, для 5 МОм... 50 МОм - не более 5 секунд.
    Измерение сопротивления малой мощности
    Диапазон Разрешение Точность Максимальный ток испытания Напряжение разомкнутой цепи Напряжение защиты входа
    5 кОм 0,001 кОм 0,2+3 < 10 мкA < 0,7 1000 В действующее
    50 кОм 0,01 кОм < 1,0 мкA
    500 кОм 0,1 кОм < 0,6 мкA
    5 МОм 0,001 МОм 1+3 < 0,05 мкA
    Контроль непрерывности
    Диапазон Разрешение Звуковой сигнализатор непрерывности Ток испытания Напряжение разомкнутой цепи Значение
    Максмально эффективное отображение: 5000
    500 Ом 0,1 Ом Зуммер при 100 ± 50 Ом или меньше Приблизительно 0,5 мА < 5 В 1000 В действующее
    Проверка диода
    Диапазон Разрешение Точность Ток проверки (Vf = 0,6 В) Напряжение разомкнутой цепи Напряжение защиты входа
    2,4 В 0,0001 В 1+2 Приблизительно 0,5 мА < 5 В 1000 В действующее
    Измерение температуры
    Диапазон Разрешение Точность Напряжение защиты входа
    -200 - 1372 °C 0,1 °C 1+1,5 °C 1000 В действующее
    Датчик температуры: термопара типа K (опция)
    Емкость
    Диапазон Разрешение Точность Напряжение защиты входа
    Максимально эффективное отображение: 5000
    5 нФ 0,001 нФ 1+5*1 1000 В действующее
    50 нФ 0,01 нФ
    500 нФ 0,1 нФ
    5 мкФ 0,001 мкФ
    50 мкФ 0,01 мкФ
    500 мкФ 0,1 мкФ 2+5
    5 мФ 0,001 мФ 3+5
    50 мФ 0,01 мФ
    *1: Точность после калибровки нуля.
    Измерение частоты
    Диапазон (автоматическое переключение) Разрешение Точность
    Связь по переменному току, максимально эффективное отображение: 9999
    2,000 - 9,999 Гц 0,001 Гц 0,02+1*1
    9,00 - 99,99 Гц 0,01 Гц
    90,0 - 999,9 Гц 0,1 Гц
    0,900 - 9,999 кГц 0,001 кГц
    9,00 - 99,99 кГц 0,01 кГ *2
    *1: Для 10...100% входного напряжения или диапазона по току
    *2: Для 40...100% входного напряжения или диапазона по току
    Коэффициент заполнения (%)
    Диапазон Разрешение Точность
    10 - 90 % 1 % ± 1%*1
    *1: Для входа прямоугольной волны с частотой в пределах 10,00... 500,0 Гц
    Для 40...100% входного напряжения или диапазона по току
    Функция удержания пика (PH)
    Диапазон Точность Время отклика
    Максимально эффективное отображение: 5000
    DCV, DCA ± 100 знаков > 250 мкс
    Общие характеристики
    Параметр Значение
    Функции измерения Напряжение постоянного тока (DC), напряжение переменного тока (AC), DCV+ACV, постоянный ток (DC), переменный ток (AC), DCA+ACA, сопротивление, частота, температура, емкость, период, вычисление децибел, проверка целостности, тестирование диодов, сопротивление малой мощности.
    Для напряжения/тока AC, можно выбрать обнаружение RMS/MEAN.
    Для напряжения/тока AC, можно включать/выключать низкочастотный фильтр.
    Дополнительные функции Удержание данных/ автоматическое удержание / удержание пика, удержание диапазона, максимум/минимум/средние значения сопротивление, емкостной ноль, вычисление относительного и процентного значения, память ручного режима, память режима регистрации, автоматическое выключение питания, задняя подсветка (белый светодиод (LED))
    Дисплей 5-значный ЖКД, 7-сегментный;
    Цифровой дисплей: Основной дисплей [50000] счетов, Под-дисплей [50000] счетов;
    Линейный индикатор: 51-сегмент;
    Индикатор полярности появляется автоматически при отрицательной полярности;
    Индикатор выхода за пределы диапазона "OL";
    Индикатор разряженных батарей появляется при минимальном рабочем напряжении (и ниже)
    Скорость измерений 6 раз/с (Частота: 1 раз/с, Емкость: макс. 0,03 раз/с (50 мФ), Сопротивление: 4 раза/с);
    Линейный индикатор: 15 раз/с
    Рабочая температура и влажность От - 20 до 55°C; не выше 80% RH (без конденсации) от 40 до 55°C: не выше 70% RH
    Температура и влажность для хранения От - 40 до 70°C; не выше 70% RH (без конденсации)
    Температурный коэффициент Добавить погрешность 0,05/°C к базовой погрешности при температуре от - 20 до 18°C и от 28 до 55°C. Для непрерывных измерений, добавить 1 цифру/°C для напряжения пост. тока (DCV) и тока пост. тока (DCA). (Добавить 3 цифры/°C для диапазонов 50 мВ, 5A, и 10A)
    Источник питания Четыре сухих батареи AA (R6)
    Срок действия батарей Приблизительно 120 часов (для непрерывного измерения напряжения постоянного тока (DC) с помощью щелочных батарей)
    Выдерживаемое напряжение 6,88 кВ в течение 5 секунд (между входными клеммами и корпусом)
    Размеры Приблизительно 90 (ширина)  192 (высота)  49 (толщина) мм
    Вес Приблизительно 560 г (включая батареи)
    Соответствие стандартам Безопасности EN61010-1, EN61010-031, 1000V CAT III, 600V CAT IV, уровень загрязнения 2, внутри помещения, макс. 2000 м над уровнем моря
    EMC: EN61326-1 Класс B, EN55011 Класс B Группа 1
  • Комплект поставки TY720

    Наименование Количество
    1 Мультиметр цифровой TY720 1
    2 Набор испытательных проводов (98073) 1
    3 Предохранитель (установленный) 440 мА/1000 В 1
    4 Предохранитель (установленный) 10A/1000В 1
    5 Элемент питания «АА» (R6) 4
    6 Комплект технической документации 1
  • Дополнительная комплектация TY720
