CMM10, CMM 10

Мультиметры портативные (тестеры)

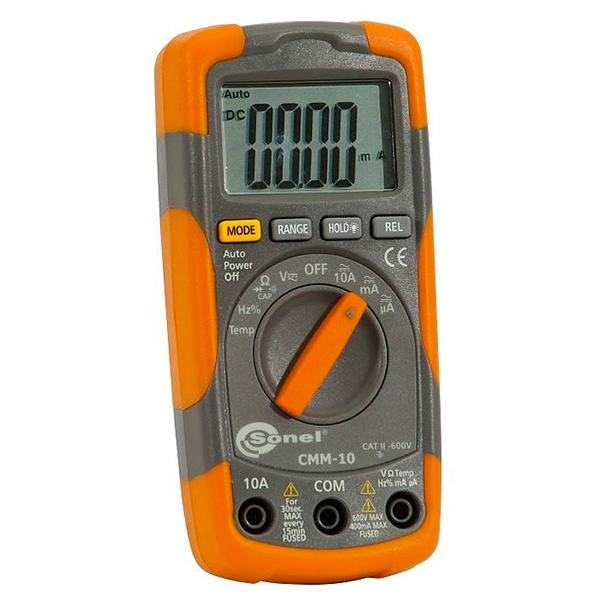

CMM-10 — мультиметр цифровой

Сохранить в PDF Распечатать
    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      49569-12

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUCMM10

    Назначение и область применения мультиметра цифрового CMM-10:

    Мультиметры цифровые CMM-10 разработаны для измерения основных электрических величин. Являются удобным, портативным и функциональным инструментом как в профессиональной деятельности, так и для бытового использования. Корпус мультиметра выполнен из качественного пластика с прорезиненными вставками со степенью защиты — IP40. Дисплей оснащен яркой диодной подсветкой.

    Основные характеристики измерителя параметров мультиметра цифрового CMM-10:

    • измерение напряжения постоянного и переменного тока до 600 В;
    • измерение силы постоянного и переменного тока до 10 А;
    • измерение электрического сопротивления;
    • измерение электрической емкости;
    • измерение частоты переменного тока и коэффициента заполнения;
    • измерение температуры (термопара, тип К);
    • контроль целостности цепи;
    • тестирование диодов;
    • автоматический/ручной выбор диапазонов измерений.
  • Технические характеристики мультиметра цифрового CMM-10:

    Напряжение постоянного тока (DC)

    Диапазон Разрешение Погрешность
    400,0мВ 0,1мВ ± (0,5% и.в. + 2 е.м.р.)
    4,000В 0,001В ± (1,2% и.в. + 2 е.м.р.)
    40,00В 0,01В
    400,0В 0,1В
    600В ± (1,5% и.в. + 2 е.м.р.)

    Входное сопротивление 7,8 МОм

    Напряжение переменного тока (AC)

    Диапазон Разрешение Погрешность
    400,0мВ 0,1мВ ± (1,5% и.в. + 70 е.м.р.)
    4,000В 0,001В (1,2% и.в. + 3 е.м.р.)
    40,00В 0,01В ± (1,5% и.в. + 3 е.м.р.)
    400,0В 0,1В
    600В ± (2,0% и.в. + 4 е.м.р.)

    Частотный диапазон от 50 до 400Гц
    Входное сопротивление 7,8 МОм

    Постоянный ток (DC)

    Диапазон Разрешение Погрешность
    400,0μA 0,1μA ± (1,5% и.в. + 5 е.м.р.)
    4000μA 1μA ± (1,5% и.в. + 3 е.м.р.)
    40,00 мA 0,01мA
    400,0 мA 0,1 мA
    10 A 0,01 A ± (2,5% и.в. + 5 е.м.р.)

    Переменный ток (AC)

    Диапазон Разрешение Погрешность
    400,0 μA 0,1 μA ± (1,5% и.в. + 5 е.м.р.)
    4000 μA 1 μA ± (1,8% и.в. + 5 е.м.р.)
    40,00 мA 0,01 мA
    400,0 мA 0,1 мA
    4,000 А 0,001 А ± (3,0% и.в. + 7 е.м.р.)
    10,000A 0,01A

    Сопротивление

    Диапазон Разрешение Погрешность
    400,0 Ом 0,1 Ом ± (1,2 % и.в. + 4 е.м.р.)
    4,000 кОм 0,001 кОм ± (1,0 % и.в. + 2 е.м.р.)
    40,00 кОм 0,01 кОм ± (1,2 % и.в. + 2 е.м.р.)
    400,0 кОм 0,1 кОм
    4,000 МОм 0,001 МОм
    40,00 МОм 0,01 МОм ± (2 % и.в. + 3 е.м.р.)

    Емкость

    Диапазон Разрешение Погрешность
    40,00нФ 0,01нФ ± (5,0 % и.в. + 7 е.м.р.)
    400,0 нФ 0,1 нФ ± (3,0 % и.в. + 5 е.м.р.)
    4,000 мкФ 0,001 мкФ
    40,00мкФ 0,01мкФ
    100,0мкФ 0,1мкФ ± (5,0 % и.в. + 5 е.м.р.)

    Частота

    Диапазон Разрешение Погрешность
    5,000 Гц 0,001 Гц ± (1,5 % и. в. + 5 е.м.р.)
    50,00 Гц 0,01 Гц
    500,0 Гц 0,1 Гц ± (3,0 % и. в. + 5 е. м. р.)
    5,000 кГц 0,001 кГц
    50,00 кГц 0,01 кГц
    500,0 кГц 0,1 кГц
    5,000 МГц 0,001 МГц ± (1,5 % и.в. + 4 е.м.р.)
    10,00 МГц 0,01 МГц

    Чувствительность: ≥ 8 В RMS

    Коэффициент заполнения

    Диапазон Разрешение Погрешность
    0,1 ... 99,0% 0,1% ± (1,2 % и.в. + 2 е.м.р.)
    • Чувствительность: ≥8 В RMS
    • Длительность импульса: 100µс – 100мс,
    • Частота: 5Гц до 150кГц

    Температура

    Диапазон Разрешение Погрешность
    -20…760 °C 1 °C ± (3% и.в. + 5 °C)
    -4…1400 °F 1 °F ± (3% и.в. + 9 °F)

    Дополнительные технические характеристики измерителя параметров электроизоляции CMM-10:

    Параметр Значение
    категория безопасности согласно PN-EN 61010 II 600 V
    изоляция двойная, класс II
    степень защиты корпуса согласно EN 60529 IP40
    элемент питания 9 В типа 6LR61
    тестирование диодов I=0,3 мA, U0=1,5 В DC
    целостность цепи I< 0,3мA, звуковая индикация R < 50 Ом
    превышение диапазона OL индикатор
    входное сопротивление 7,8 MОм В DC/AC
    дисплей жидкокристаллический 5000 знаков, индикация символов
    размеры 138 × 68 × 37мм
    масса 210 г
    предохранитель (плавкая вставка) режим mA, µA: 0,5A/250 V FAST; режим A: 10A/250V FAST
    рабочая температура 0…+50 °C при относительной влажности менее 70%
    -20…60 °C при относительной влажности менее 80%
    работа на высотах работать на высотах
    время бездействия до самоотключения 30 минут
  • Комплект поставки CMM-10

    Наименование Описание Фото Количество Индекс

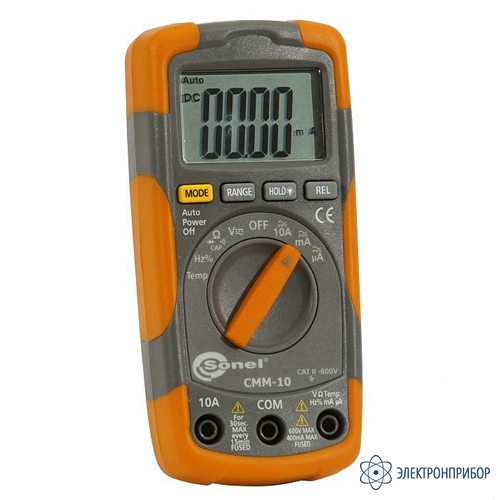

    1. Мультиметр цифровой CMM-10 Мультиметры цифровые CMM-10 разработаны для измерения основных электрических величин. Являются удобным, портативным и функциональным инструментом как в профессиональной деятельности, так и для бытового использования. Корпус мультиметра выполнен из качественного пластика с прорезиненными вставками со степенью защиты — IP40. Дисплей оснащен яркой диодной подсветкой. 1 WMRUCMM10

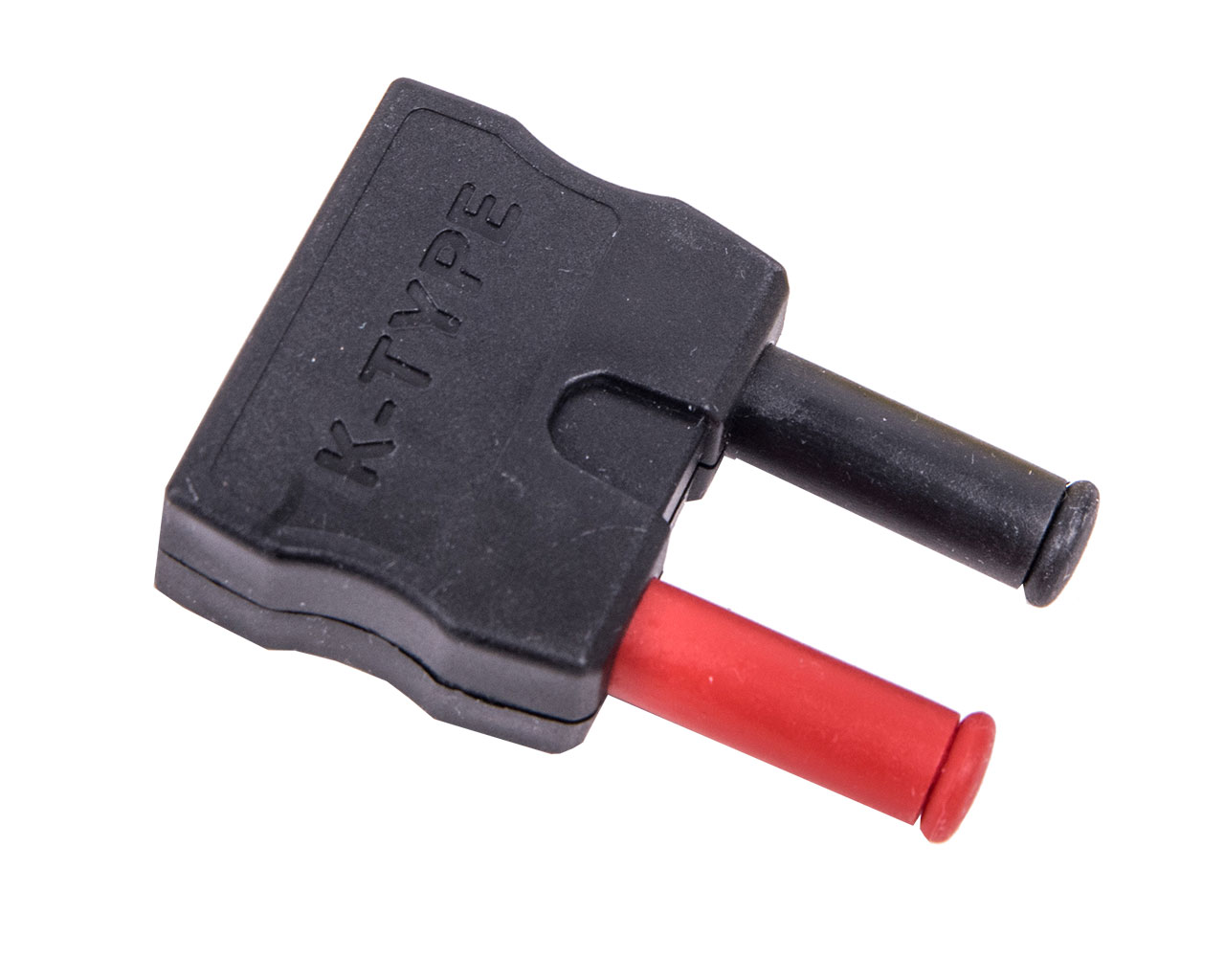

    2. Термопара Термопара тип К. 1 #
