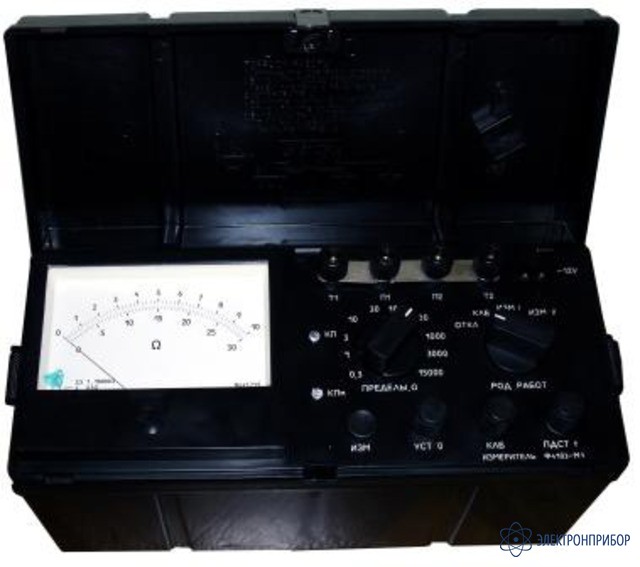

Ф4103-М1 — измеритель сопротивления заземлений

Сохранить в PDF Распечатать
  • Назначение измерителя сопротивления заземлений Ф4103-М1:

    Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств любых геометрических размеров, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них при температуре окружающего воздуха от -25°С до +22°С и относительной влажности до 90% при температуре 30°С.

  • Технические характеристики измерителя сопротивления заземлений Ф4103-М1:

    Диапазон измерений, Ом Диапазон допускаемых значений сопротивления электродов, кОм
    Потенциальных Rп1, Rп2 или их суммарное сопротивление (Rп1+Rп2) Потенциальных Rт1, Rт2 или их суммарное сопротивление (Rт1+Rт2)
    0 - 0,3
    0 - 1
    0-2 0-1
    0 - 3
    0 - 10
    0-6 0-3
    0 - 30
    0 - 100
    0 - 300
    0 - 1000
    0 - 3000
    0 - 15000
    0-12 0-6

    где Rт1, Rп1, Rп2, Rт2 - условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам.

    Параметр Значение
    Класс точности 4.0 на диапазоне 0 - 0,3 Ом и 2,5 на остальных диапазонах
    Пределы допускаемой основной приведенной погрешности ±4% на диапазоне 0 - 0,3 Ом и ±2,5% на остальных диапазонах от конечного значения диапазона измерения
    Частота измерительного тока в пределах 265 - 310 Гц
    Переменное напряжение на зажимах Т1 и Т2 при разомкнутой внешней цепи не более 36 В
    Электропитание от девяти встроенных элементов 373.А373, (R20, L R20) или от внешнего источника постоянного тока напряжением от 11,5 до 15 В
    Ток потребления от источника питания не более 160 мА
    Время установления показания в положении ИЗМ 1 не более 6 сек; в положении ИЗМ 2 не более 30 сек
    Время установления рабочего режима не более 10 сек
    Продолжительность непрерывной работы измерителя при питании от внешнего источника не ограничена
    Продолжительность непрерывной работы от встроенного источника питания ограничивается емкостью электрохимического источника тока
    Габаритные размеры 305х125х155 мм
    Масса измерителя не более 2,2 кг
  • Комплект поставки Ф4103-М1

    Наименование Количество
    1. Измеритель сопротивления заземления Ф4103-М1 1
    2. Шнур 1
    3. Паспорт 1
  • Дополнительная комплектация Ф4103-М1

    • Есть в наличии
      4 480 руб.
      Добавить к заказу

      П4126-М2, комплект принадлежностей к прибору Ф4103-М1

      Комплект принадлежностей предназначен для работы с измерителем сопротивления заземлений Ф4103-М1 или другими измерителями, обеспечивающими работоспособность при таких же как у Ф4103-М1 или больших значений сопротивлений вспомогательных электродов.
