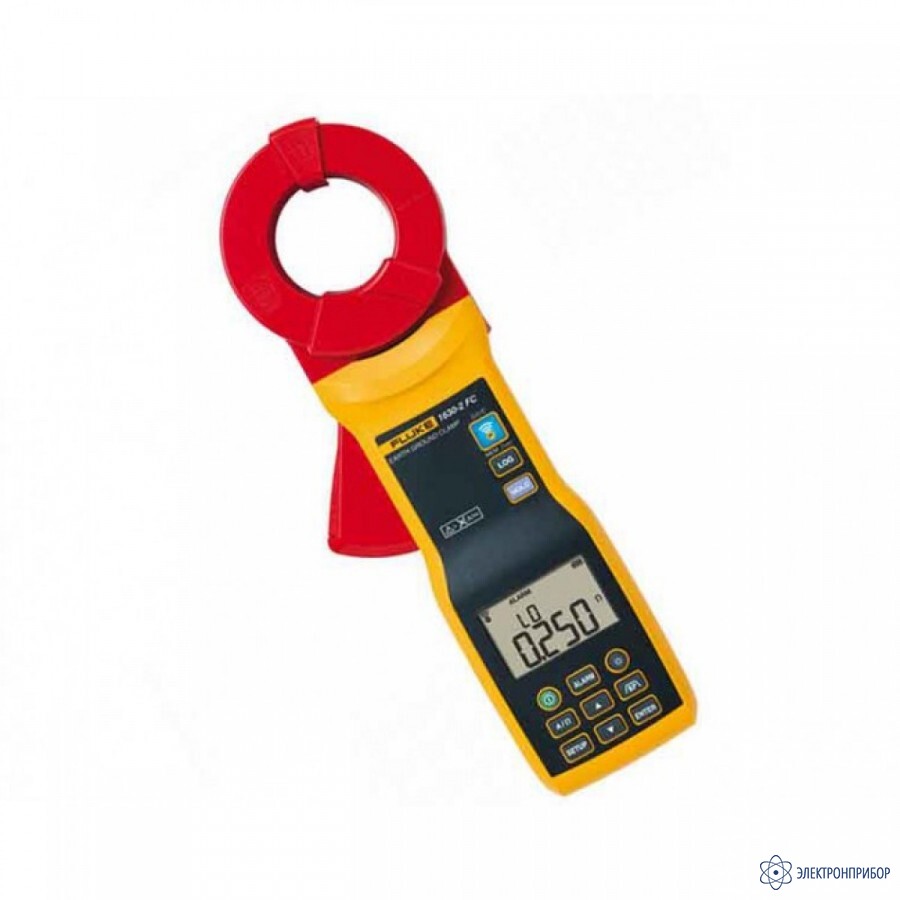

Fluke 1630-2 — клещи для измерения сопротивления контура заземления

Код товара: 52526
  • 70348-18

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70348-18 до 19.02.2023

    • Производитель

      Fluke Industrial, США

    • Артикул

      4829515

    Сертификаты

    Назначение клещей для измерения сопротивления контура заземления Fluke 1630-2:

    Безэлектродные клещи Fluke 1630-2 для проверки контуров заземления и обнаружения токов утечки переменного тока позволяют быстро и безопасно измерять сопротивление заземления и выполнять проверки на наличие тока утечки переменного тока в помещении и на улице.

    Безэлектродные клещи для проверки заземления Fluke 1630-2 позволяют определять наличие тока утечки, не отключая заземляющий стержень от системы заземления — это идеально подходит для поиска и устранения неисправностей в системах. Высокопрочные зажимы клещей остаются выровненными и откалиброванными даже при ежедневном использовании в промышленных условиях эксплуатации.

    Особенности клещей для измерения сопротивления контура заземления Fluke 1630-2:

    • Регистрация измерений. Экономьте время благодаря автоматической регистрации данных с предварительно заданными интервалами. Сохранение в памяти до 32 760 результатов измерений, выполненных с заданным интервалом регистрации;
    • Порог сигнализации. Настраиваемая пользователем функция сигнализации о выходе за установленные верхние / нижние пределы обеспечивает быструю оценку измеряемых параметров;
    • Полосовой фильтр. Выбираемая пользователем функция полосового фильтра позволяет устранять нежелательные помехи при измерении тока утечки в цепях переменного тока.

  • Технические характеристики клещей для измерения сопротивления контура заземления Fluke 1630-2:

    Диапазон Погрешность [1] ± (% от показания + Ом)
    Сопротивление контура заземления
    от 0,025 Ом до 0,249 Ом 1,5% + 0,02 Ом
    от 0,250 Ом до 0,999 Ом 1,5% + 0,05 Ом
    от 1,000 Ом до 9,999 Ом 1,5% + 0,10 Ом
    от 10,00 Ом до 49,99 Ом 1,5% + 0,30 Ом
    от 50,00 Ом до 99,99 Ом 1,5% + 0,50 Ом
    от 100,0 Ом до 199,9 Ом 3,0% + 1,0 Ом
    от 200,0 Ом до 399,9 Ом 5,0% + 5,0 Ом
    от 400 Ом до 599 Ом 10,0% + 10 Ом
    от 600 Ом до 1500 Ом 20,00%
    [1] Сопротивление контура без учета индуктивности, по центру проводника и перпендикулярно зажиму.
    Ток утечки на землю, мА
    Диапазон Разрешение Погрешность [1] ± (% от показания + мА)
    Автоматический выбор диапазона, 50/60 Гц, истинное среднеквадратическое значение, коэффициент формы CF ≤ 3
    От 0,200 до 3,999 мА 1 мкА 2,0 % + 0,05 мА
    от 4,00 до 39,99 мА 10 мкА 2,0 % + 0,03 мА
    от 40,0 до 399,9 мА 100 мкА 2,0 % + 0,3 мА
    от 0,400 до 3,999 A 1 мА 2,0 % + 3 мА
    от 4,00 до 39,99 А 10 мА 2,0 % + 30 мА
    [1] Применимо к частоте сигнала
    * от 40 Гц до 1 кГц с выключенным фильтром
    * от 40 Гц до 70 Гц с включенным фильтром
    Характеристика показаний дисплея с эталоном сопротивления контура
    Входное значение (Ом) Минимальное Максимальное
    0,474 0,417 0,531
    0,5 0,443 0,558
    10 9,55 10,45
    100 96 104,0
    Электрические характеристики
    Максимальное напряжение заземления 1000 В
    Индикатор перегрузки OL
    Максимальный неразрушающий ток 100 А непрерывно, 200 А (<1 с)
    Объем регистрации данных не менее 32 760 измерений
    Интервал регистрации данных от 1 секунды до 59 минут и 59 секунд
    Диапазон частот от 40 Гц до 1 кГц
    Общие характеристики
    Размер проводника приблизительно 40 мм
    Размеры (Д x Ш x В) 283 мм x 105 мм x 48 мм
    Масса 880 г
    ЖК-экран Цифровое показание 9999 отсчетов
    Частота обновления 4/с
    Класс защиты от проникновения загрязнений IEC/EN 60529: IP30 с закрытым
    зажимом
    Тип батареи 4 x 1,5 В AA щелочные IEC/EN LR6 (x4)
    Ресурс батареи в режиме измерения сопротивления заземления с выключенной подсветкой и выключенным режимом радиосвязи более 15 часов
    Рабочая температура от -10 °C до +50 °C
    Температура хранения от -20 °C до +60 °C
    Беспроводная радиосвязь
    Диапазон частоты от 2412 МГц до 2462 МГц
    Выходная мощность <10 мВт
    Сертификация радиочастоты FCC ID: T68-FBLE IC: 6627A-FBLE
    Безопасность
    Общая IEC/EN 61010-1: Степень загрязнения 2 IEC/EN 61557-1
    Измерения IEC/EN 61010-2-032: CAT IV 600 В / CAT III 1000 В
    Токоизмерительные клещи для измерения тока утечки IEC/EN 61557-13: Класс 2, ≤ 30 А/м
    Сопротивление на землю IEC/EN 61557-5

  • Комплект поставки Fluke 1630-2

    № Наименование Количество
    1 Клещи для измерения сопротивления контура заземления Fluke 1630-2 1
    2 Жесткий футляр 1
    3 Эталон сопротивления контура 1
    4 Батарея типа АА 4
    5 Информация по безопасности 1
    6 Краткое справочное руководство 1
