КОНТУР-1, КОНТУР 1, КОНТУР1

Приборы контроля состояния заземляющих устройств (ЗУ)

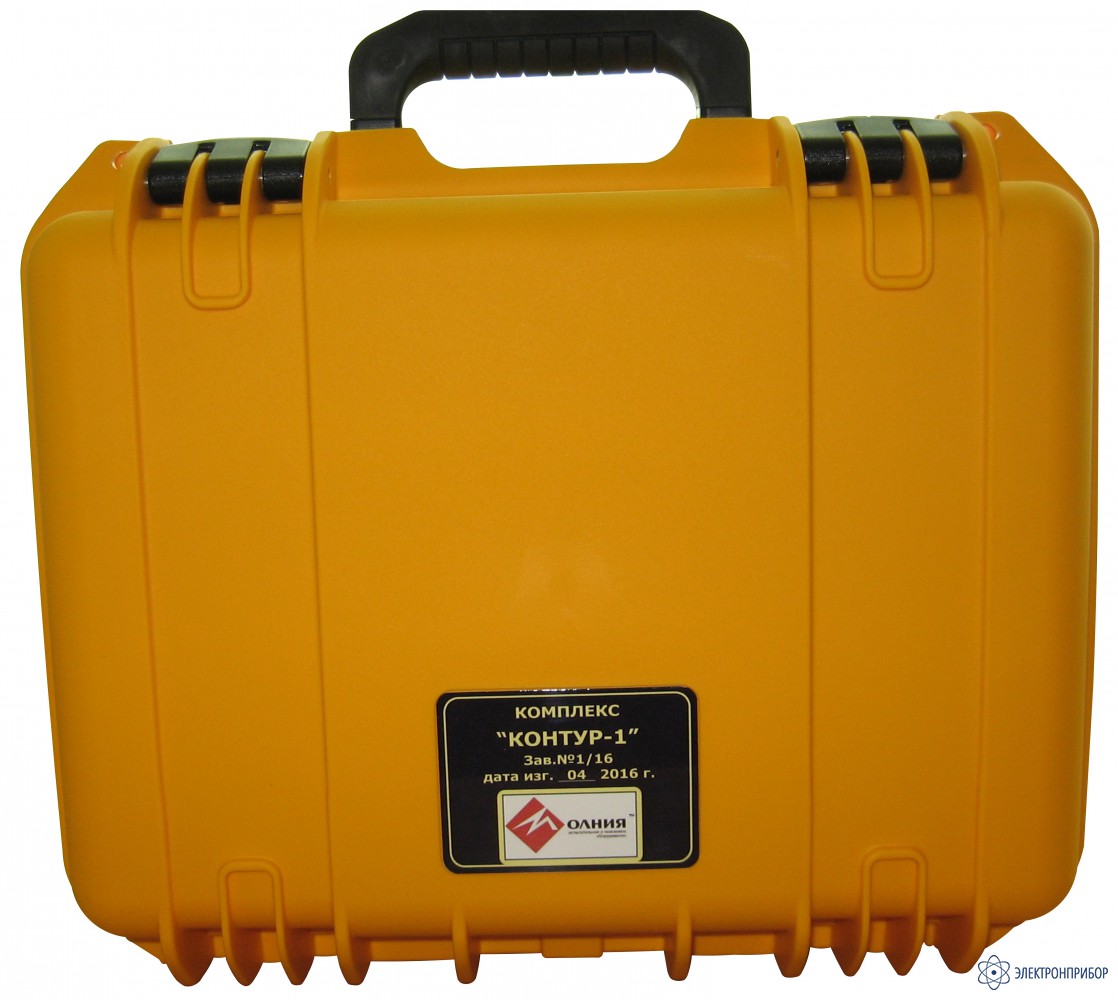

КОНТУР-1 — комплекс измерительный для диагностики качества контуров заземления

Код товара: 45502
  • 67825-17

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      67825-17 до 19.06.2022

    Сертификаты

    Описание комплекса измерительного для диагностики качества контуров заземления КОНТУР-1 :

    Комплекс измерительный "КОНТУР-1" используется в работах по электромагнитной диагностике заземляющих устройств и предназначен для измерений действующего значения генерируемого переменного напряжения в режиме холостого хода и действующего значения генерируемого переменного тока в нагрузке.

  • Технические характеристики омплекса измерительного для диагностики качества контуров заземления КОНТУР-1:

    Параметр Значение
    Частота генерируемого переменного напряжения и тока, Гц 57 ± 1;
    263 ± 2;
    523 ± 3;
    993 ± 3
    Диапазон измерения встроенным измерителем действующего значения генерируемого переменного напряжения в режиме холостого хода
    -1 диапазон (А)
    -2 диапазон (мА)
    от 0,5 В до 15 В
    от 5 В до 45 В
    Предел допускаемого значения относительной погрешности измерения встроенным измерителем действующего значения генерируемого переменного напряжения в режиме холостого хода в диапазоне, %, не более
    - от 0,5 В до 15 В
    - от 5 В до 45 В    		 ± 4
    Диапазон измерения действующего значения генерируемого переменного тока в нагрузке на клеммах ВЫХОД
    - 1 диапазон (А) при нагрузке
    (0,5 Ом ± 1 %), А
    - 2 диапазон (мА) при нагрузке 39 Ом, мА    		 от 0,05 до 8,0 от 50 до 1000
    Предел допускаемого значения относительной погрешности измерения действующего значения генерируемого переменного тока в нагрузке, %, не более ± 4
    Диапазоны частоты измеряемого действующего значения переменного напряжения по уровню минус 3 дБ, Гц
    - 1 диапазон
    - 2 диапазон
    - 3 диапазон    		 57 ± 0,5
    263 ± 2,0
    523 ± 3,0
    Диапазон измеряемого действующего значения переменного напряжения
    - 1 диапазон, мВ
    - 2 диапазон, мВ
    - 3 диапазон, В
    - 4 диапазон, В    		 от 10 до 99
    от 100 до 999
    от 1 до 9,99
    от 10 до 100
    Предел допускаемого значения относительной погрешности измеряемого действующего значения переменного напряжения, %, не более ± 4
    Потребляемая электрическая мощность, В А, не более 130
    Питание от сети напряжением 220 В,
    частотой 50 Гц
    Габаритные размеры, мм, не более:
    - Генератор МБ1000
    - Измеритель напряжения МБ1000
    - Регистратор МБ1000    		 360 × 300 × 165
    155 × 90 × 40
    155 × 90 × 40
    Масса, кг, не более 8

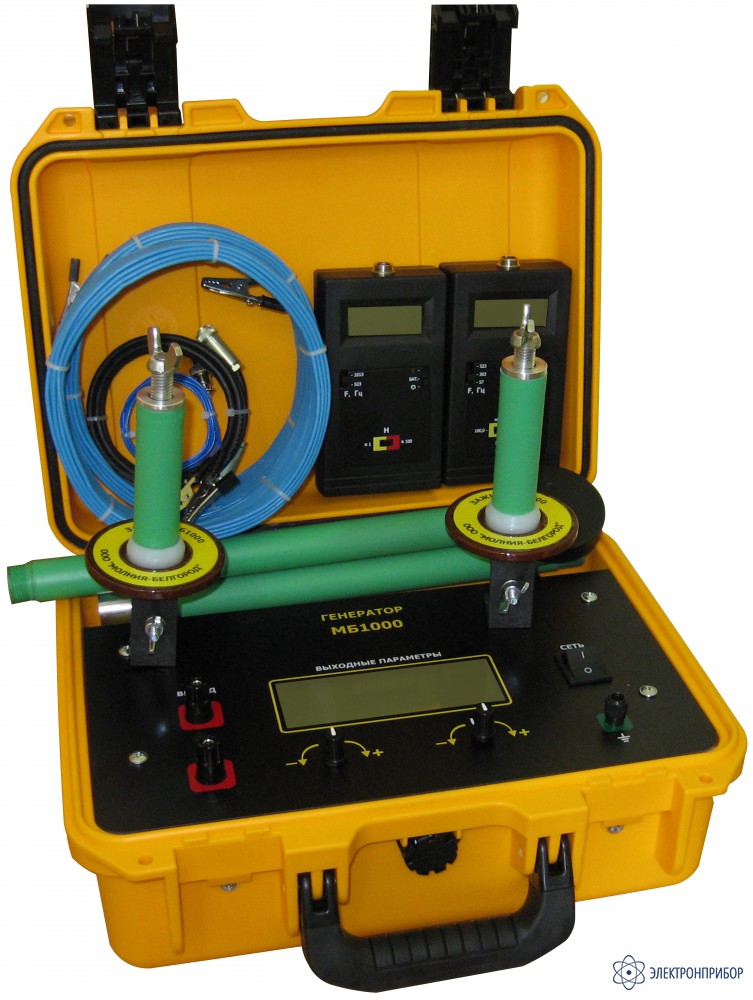

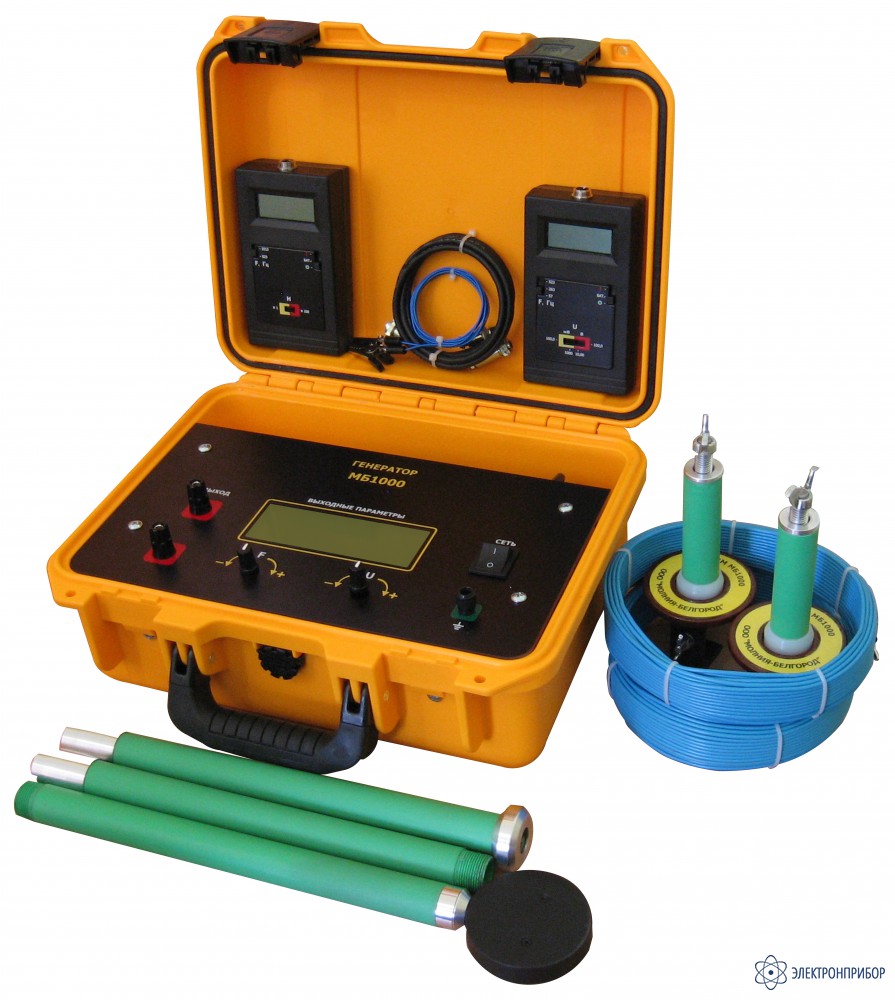

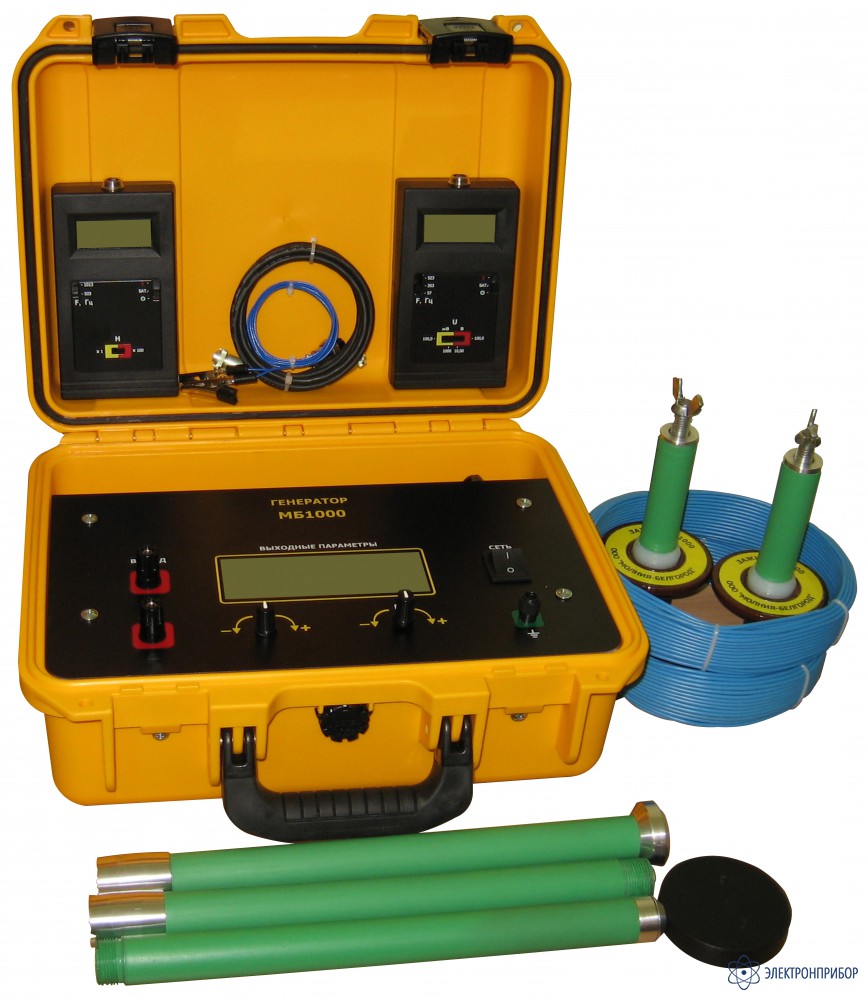

  • Комплект поставки КОНТУР-1

    № Наименование Количество

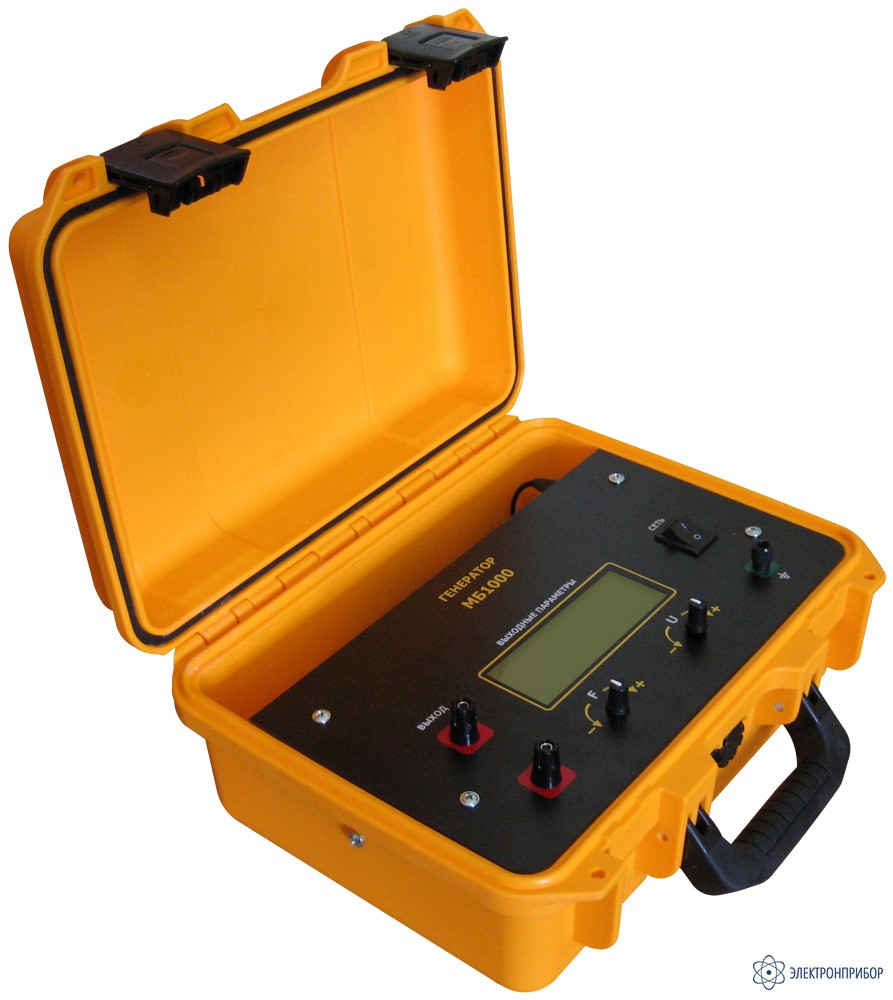

    1 Генератор МБ1000 1
    2 Измеритель напряжения МБ1000 1
    3 Кабель измерительный 1
    4 Регистратор МБ1000 1
    5 Датчик напряженности магнитного поля 1
    6 Ручка – держатель 1
    7 Кабель соединительный 1
    8 Зажим МБ1000 2
    9 Провода подключения 2
    10 Руководство по эксплуатации 1
    11 Паспорт 1
