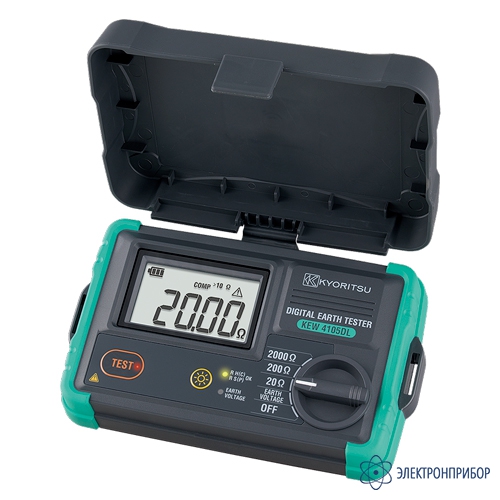

KEW 4105DL — цифровой измеритель параметров сопротивления заземления

Код товара: 64095
  • Цифровой измеритель параметров сопротивления заземления KEW 4105DL Цифровой измеритель параметров сопротивления заземления KEW 4105DL Цифровой измеритель параметров сопротивления заземления KEW 4105DL

    Назначение цифрового измерителя параметров сопротивления заземления KEW 4105DL:

    KEW 4105DL - измеритель сопротивления заземления, который предназначен для тестирования контура заземления линий распределения электроэнергии, внутренней системы электропроводки, электрических приборов. Данный прибор также имеет режим напряжения заземления, что позволяет проводить измерения напряжения заземления.

    Особенности цифрового измерителя параметров сопротивления заземления KEW 4105DL:

    • Измерение сопротивления заземления 3-полюсным и 2-полюсным методом (0,01–2000 Ом);
    • Водонепроницаемая конструкция (IP67);
    • Поворотный переключатель делает интерфейс пользователя интуитивно понятным;
    • Большой ЖК-дисплей с подсветкой;
    • Светодиод для отслеживания правильного / неправильного сопротивления вспомогательного электрода заземления;
    • Измерение напряжения заземления (AC / DC 0-300 В);
    • CAT Ⅳ 100 В.

  • Технические характеристики цифрового измерителя параметров сопротивления заземления KEW 4105DL:

    Параметр Значение
    Измерение сопротивления заземления 20 Ом 200 Ом 2000 Ом
    Диапазон измерения 0,00 - 2000 Ом
    Диапазон отображения 0,00 - 20,99 Ом 0,0 - 209,9 Ом 0-2099 Ом
    Точность1 ± 1,5% показания ± 0,08 Ом2 ± 1,5% показания ± 4 ед.мл. разряда
    Сопротивление вспомогательного заземления3 <10 кОм <50 кОм <100 кОм
    Эталонное значение компаратора 10 Ом 100 Ом 500 Ом
    Измерение напряжения заземления
    Диапазон измерения 0 - 300 В переменного тока (45 - 65 Гц) ± 0 - ± 300 В постоянного тока
    Диапазон отображения 0,0 - 314,9 В 0,0 - ± 314,9 В
    Точность ± 1% показания ± 4 ед.мл. разряда
    Защита от перегрузки Сопротивление заземления: 360 В переменного тока (10 секунд)
    Напряжение заземления: 360 В переменного тока (10 секунд)
    Применимые стандарты IEC 61010-1, CAT IV 100 В / CAT III 150 В / CAT II 300 В Степень загрязнения 3
    IEC 61010-2-030, МЭК 61010-031, IEC 61557-1, -5
    IEC 60529 IP67, IEC 61326-1, -2-2, EN50581 (RoHS)
    Источник питания LR6 (AA) (1,5 В) × 6
    Габаритные размеры 121 (Д) × 188 (Ш) × 59 (В) мм (включая крышку корпуса)
    Масса Приблизительно 690 г (включая батарейки и крышку кейса)

    Примечание:
    1 Для прецизионных измерений сопротивление вспомогательного заземления должно составлять 100 Ом ± 5% или меньше.
    2 При упрощенном измерении добавить к указанной точности ± 0,10 Ом.
    3 Погрешность в пределах вспомогательного сопротивления заземления: ± 5% показания ± 10 ед.мл. разряда

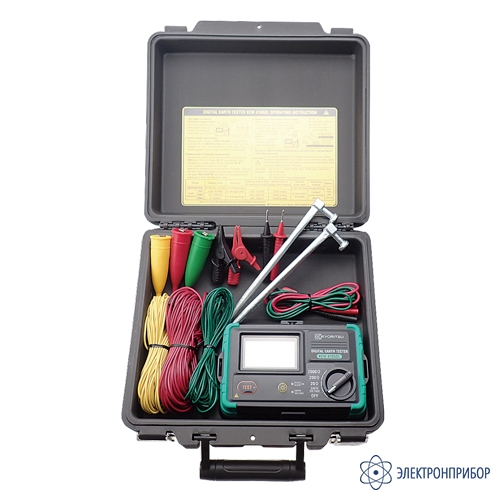

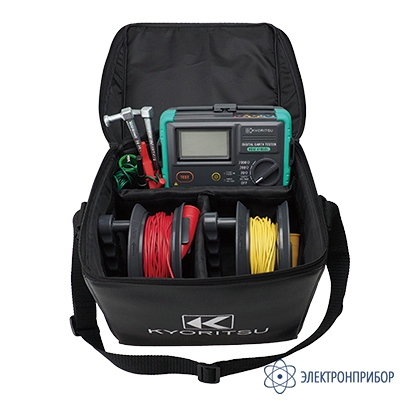

  • Комплект поставки KEW 4105DL

    № Наименование Количество
    1 Цифровой измеритель параметров сопротивления заземления KEW 4105DL 1
    2 Упрощенный измерительный провод с заделкой щуп/крокодил 7127B 1
    3 Вспомогательные штыри заземления (2 электрода / 1 комплект) 8041 1
    4 Плечевой ремень 9121 1
    5 Барабан с проводом для тестера сопротивления заземления (красный 20 м) 7267  1
    6 Барабан с проводом для тестера сопротивления заземления (желтый 10 м) 7268 1
    7 Измерительный провод сопротивления заземления (зеленый 5 м) 7271 1
    8 Сумка чехол 9190 1
    9 Элементы питания LR6 (AA) 6
    10 Руководство по эксплуатации 1

    Дополнительная комплектация KEW 4105DL

    (Поставляется за отдельную плату)

    № Наименование
    1 Набор шнуров для точных измерений 7272
    2 Адаптер для измерительного терминала 8259
