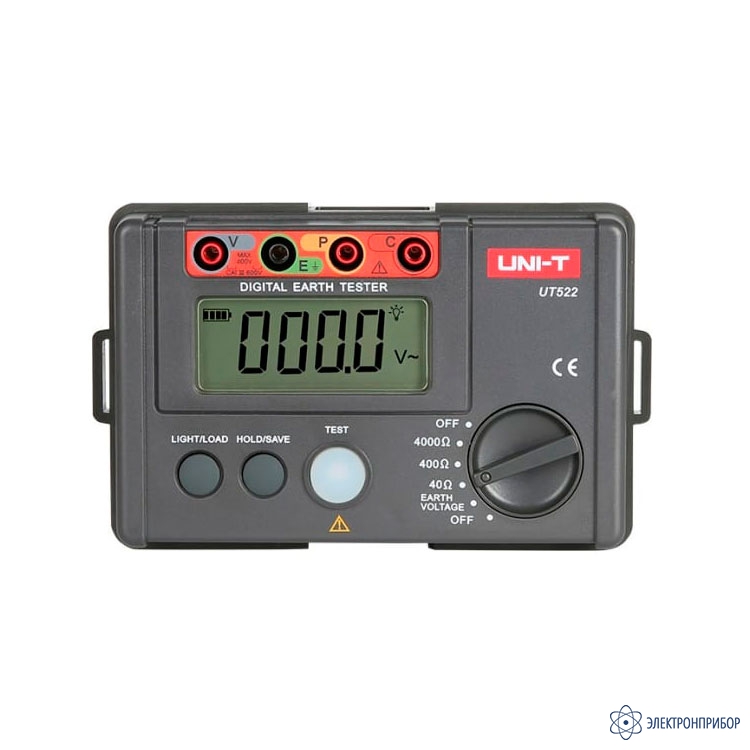

Назначение измерителя сопротивления заземления цифрового UNI-T UT522:
Прибор UNI-T UT522 оснащен микроконтроллером с высокой точностью и надежностью, и может измерять параметры различных заземляющих систем электрических установок, устройств грозовой защиты, распределительных устройств и т.д. Кроме того, он может выполнять измерение переменного напряжения помех в земле.
Особенности измерителя сопротивления заземления цифрового UNI-T UT522:
Подсветка дисплея;
Запись в память до 20 значений измерений;
Функция экономии энергии за счет автоматического отключения;
Возможность проведения измерений двумя методами: по точной 3-проводной схеме измерения и упрощенной 2-проводной схеме измерения;
Индикация отсутствия соединения разъемов С или E, на дисплее "- - - - Ω";
Индикация выхода за пределы измерений - «OL»;
Возможность измерения переменного напряжения флуктуаций и помех;
Двойная усиленная изоляции для безопасности;
Возможность удержания последних показаний на дисплее (функция HOLD);
Индикация разряда батарей питания.
Технические характеристики измерителя сопротивления заземления цифрового UNI-T UT522:
Параметр
Значение
Переменное напряжение
Измеряемый диапазон
0 В ~ 400 В (50/60 Гц)
Наилучшая точность
± (1,0 % + 4)
Сопротивление заземления
Диапазон
40 Ом
400 Ом
4000 Ом
Измеряемый диапазон
0,00 ~ 40,00 Ом
0,0 ~ 400,0 Ом
0 ~ 4000 Ом
Наилучшая точность
± (2,0% + 20) предел 40 Ом
± (2,0% + 3) предел 400 или 4000 Ом
Вспомогательное Rз 500 Ом (± 5 %), при напряжении помех ≤ 10 В (перемен)
Общие характеристики
Соответствие стандартам
МЭК 61010-1 CATIII 600В уровень загрязнения: II , МЭК 61557-1,5 , МЭК 61010-2-31
Источник питания
1,5 В элементы питания,тип AA , 6 шт.
Сопротивление заземления
200 В переменного тока (10 секунд)
Напряжение помех
400 В переменного тока (30 секунд)
Сопротивление изоляции
не менее 20 МОм
Габариты
160 x 70,5 x 100 мм
Вес
около 560 г
Условия работы
Температура
5 ºС ~ 40 ºС
Относительная влажность
≤ 80% (без тумана)
Высота над уровнем моря
≤ 2000 метров
Условия хранения
Температура
-20 ºС ~ 60 ºС
Относительная влажность
≤ 75%
Комплект поставки UNI-T UT522
№
Наименование
Количество
1
Измеритель сопротивления заземления цифровой UNI-T UT522
1
2
Зеленый тестовый провод 5 метров для 3-х проводной схемы
1
3
Желтый тестовый провод 10 метров для 3-х проводной схемы
1
4
Красный тестовый проводов 20 метров для 3-х проводной схемы
1
5
Вспомогательные электроды для 3-х проводной схемы
2
6
Зеленый тестовый провод 1,6 м для 2-х проводной схемы
1
7
Красный тестовый провод с двойным наконечников для 2-х проводной схемы
1
8
1,5 В щелочная батарея (AA) (установлены в измерительный прибор)
