Приборы контроля состояния заземляющих устройств (ЗУ)

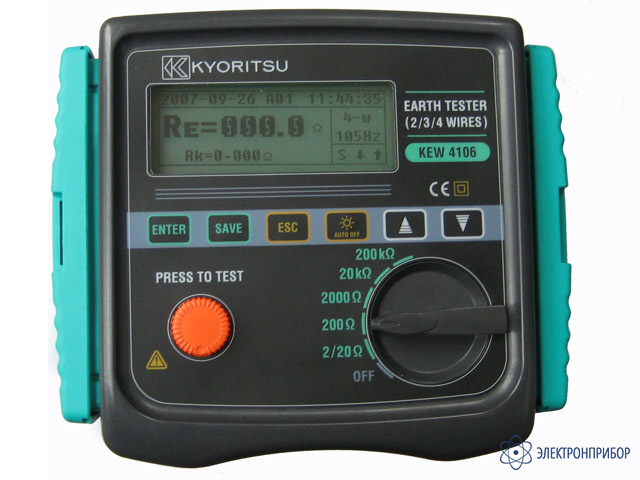

KEW 4106 — измеритель сопротивления заземления и удельного сопротивления грунта

Код товара: 28229

  • Особенности измерителя сопротивления заземления и удельного сопротивления KEW 4106:

    • Высокий испытательный ток (до 80А) обеспечивающий высокое разрешение
    • Усовершенствованный метод фильтрации уменьшает влияние помех
    • Возможность выбора частоты испытательного тока автоматически или вручную
    • Большой графический дисплей с подсветкой для проведения испытаний в плохо-освещенных помещениях.
    • Сохранение и просматривание на ЖКИ до 800 результатов измерений.
    • Сохраненные данные переносятся в ПК посредствам USB-адаптера (Модель 8212-USB), используя ПО “KEW Report”, которое входит в комплект поставки
    • Надежность конструкции обеспечивается защитой IP54

    Сопротивление заземления:

    Диапазон / разрешение / диапазон измерений / погрешность:

    • 2Ом / 0,001Ом / 0,03-2,099Ом / ±2%показаний ±0,03Ом
    • 20Ом / 0,01Ом / 0,03-20,99Ом / ±2%показаний ±5ед.мл.р.
    • 200Ом / 0,1Ом / 0,03-209,9Ом / ±2%показаний ±5ед.мл.р.
    • 2000Ом / 1Ом / 3-2099Ом / ±2%показаний ±5ед.мл.р.
    • 2кОм / 10Ом / 0,03-20,99кОм / ±2%показаний ±5ед.мл.р.
    • 200кОм / 100Ом / 3-209,9кОм / ±2%показаний ±5ед.мл.р.

  • Технические характеристики измерителя сопротивления заземления и удельного сопротивления KEW 4106:

    Функция Диапазон Разрешение Диапазон измерений Погрешность
    Сопротивление заземления Re
    (Rg при измерении ρ)    		 2Ом
    20Ом
    200Ом
    2000Ом
    2кОм
    200кОм    		 0,001Ом
    0,01Ом
    0,1Ом
    1Ом
    10Ом
    100Ом    		 0,03-2,099Ом
    0,03-20,99Ом
    0,3-209,9Ом
    3-2099Ом
    0,03-20,99кОм
    3-209,9кОм    		 ±2% показаний ±0,03Ом
    ±2% показаний ±5ед.мл.р
    ±2% показаний ±5ед.мл.р
    ±2% показаний ±5ед.мл.р
    ±2% показаний ±5ед.мл.р
    ±2% показаний ±5ед.мл.р
    Сопротивление вспомогательных
    штырей заземления Rh, Rs    		 8% от Re+Rh+Rs
    Удельное сопротивление ρ 2Ом
    20Ом
    200Ом
    2000Ом
    20кОм
    200кОм    		 0,1Ом*м-1Ом*м
    Автоматическая
    подстройка
    диапазона    		 0,2-395,6Ом*м
    0,2-395Ом*м
    20-39,56кОм*м
    0,2-395,6кОм*м
    2,0-1999кОм*м
    2,0-1999кОм*м    		 Ρ=2 πaRg
    Последовательное напряжение помех
    Ust (только А.С.)    		 50В 0,1В 0-50,9В rms ±2% показаний ±2ед.мл.р.
    (50/60Гц)
    Частота Fst Автоматическая
    подстройка
    диапазона    		 0,1Гц
    1Гц    		 40Гц-500Гц
    Способ измерения Сопротивление заземления: Метод падения потенциала (токи и напряжения
    измеряются по средствам измерительных щупов). Способ измерения удельного
    сопротивления ρ: 4-полюсной метод Венера. Последовательное напряжение
    помех (напряжение заземления): выпрямитель RMS (между разъемами E-S)
    Емкость памяти 800 результатов измерений
    Связь с ПК Модель 8212USB Оптический адаптер
    ЖКИ Точено-матричный 192х64, монохромный
    Предупреждение о выходе за
    диапазон измерений    		 На индикаторе отобразится «OL»
    Защита от перегрузки Между E-S(P) и между E-H(C) разъемами АС280В/ 10 сек
    Выдерживаемое напряжение Между электрической схемой и корпусом прибора 6450АС (50/60Гц)/ 5 сек
    Стандарты безопасности МЭК61010-1 КАТ III 300В, КАТ IV 150В, Степень загрязнения 2
    МЭК61010-031, МЭК61557-1,5, МЭК61326-1(ЭМС), МЭК60529 (IP54)
    Источник питания 12 В DC: размер АА, марганцевые сухие батареи (R6P)х8
    (Автоматическое отключение: через 5 минут)
    Габаритные размеры 167х185х89
    Вес Около 900г. (включая батареи)

  • Комплект поставки KEW 4106

    № Наименование Количество
    1. Измеритель сопротивления заземления и удельного сопротивления грунта KEW 4106 1
    2. Измерительные щупы для точных и для упрощенных измерений 7229 и 7238 1
    3. Вспомогательные штыри заземления 8032 4
    4. Катушка для проводов 8200-04 4
    5. USB-адаптер с ПО “KEW Report” 8212-USB 1
    6. Наплечный ремень 9121 1
    7. Футляр для переноски 9125 1
    8. Руководство по эксплуатации 1
    9. Калибровочный сертификат 1

    Дополнительная комплектация KEW 4106:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Адаптер RS232C с “KEW Report” (ПО) 8212-RS232C
