MI3290, MI-3290,Ми 3290
Приборы контроля состояния заземляющих устройств (ЗУ)

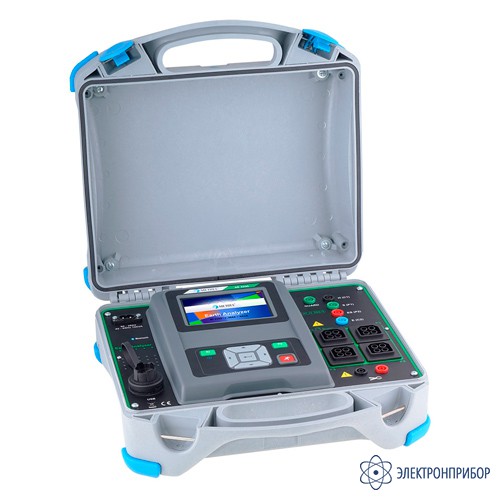

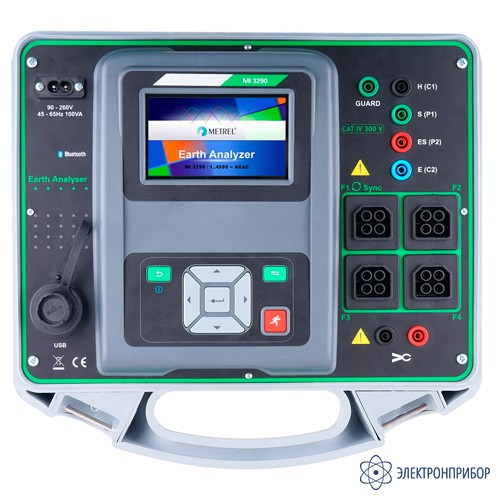

MI 3290 — анализатор заземления
Код товара: 44064-
-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
68392-17 до 24.08.2027
-
Производитель
Сертификаты
Назначение анализатора заземления MI 3290:
MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.
Основной комплект прибора MI 3290 позволяют проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения) зависит от выбора комплекта.
Область применения анализатора заземления MI 3290:
- Измерение защитного заземления одностоечных и многостоечных опор ЛЭП с подключенным кабелем защитного заземления;
- Измерение защитного заземления трансформаторных станций (преобразует среднее напряжение в низкое напряжение);
- Измерение защитного заземления подъемных установок, радиовышек;
- Измерение защитного заземления солнечных электростанций, ветровых и гидравлических турбин;
- Измерение защитного заземления в промышленных зонах.
Особенности анализатора заземления MI 3290:
- Анализ импеданса заземления как функции частоты благодаря широкому диапазону;
- Измерительных частот (55 Гц ... 15 кГц);
- Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления;
- Измерение на одностоечных и многостоечных опорах ЛЭП;
- Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81);
- Отображение зависимости Z(f) на экране;
- Комбинированное питание;
- Высокая степень защиты корпуса: IP 65 с закрытой крышкой, IP 54 с открытой крышкой;
- Измерение импульсного импеданса (имитация удара молнии).
Функции анализатора заземления MI 3290:
- 2-, 3-, 4-полюсные измерения сопротивления заземления;
- Измерение сопротивления заземления с помощью одних клещей;
- Измерение сопротивления заземления без забивки штырей в грунт (с помощью 2 клещей);
- Измерение удельного сопротивления грунта (методы Веннера и Шлумбергера);
- Измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25 кГц, согласно IEEE_Std 81);
- Измерение сопротивления заземления одностоечных опор ЛЭП с помощью гибких клещей;
- Измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
- Измерение силы тока (железные, гибкие клещи);
- Измерение сопротивления проводников токами 7 мА и 200 мА;
- Измерение электрического потенциала грунта;
- Измерение шагового и контактного напряжения;
- Измерение сопротивления заземления импульсным методом измерения 10/350 мкс.
-
-
Функции модификаций анализатора заземления MI 3290:
Параметр MI 3290 GP MI 3290 GF MI 3290 GL MI 3290 GX1 MI 3290 GX4 Измерение сопротивления заземления 2-полюсный метод
Измерение сопротивления заземления 3-полюсный метод Измерение сопротивления заземления 4-полюсный метод Одна частота/несколько/Z(f) Измерение удельного сопротивления грунта (метод Веннера) Измерение удельного сопротивления грунта (метод Шлумбергера) Измерение сопротивление заземления с одними клещами - - Измерение сопротивления заземления с двумя клещами - - Измерение переходного импульсного импеданса - - Измерение импеданса на частоте 25 кГц - - Измерение шагового/контактного напряжения - - Потенциал - - Измерение сопротивления проводников токами 200 и 7 мА - - Измерение сопротивления заземления опор ЛЭП (пассивное/один штырь/гибкие клещи) - - Измерение сопротивления заземления опор ЛЭП (гибкие клещи) - - Измерение сопротивления заземления опор ЛЭП (гибкие клещи 4 шт.) - - - Измерение сопротивления заземления одностоечной опоры ЛЭП (гибкие клещи) - - Технические характеристики анализатора заземления MI 3290:
Параметр Значение Измерение сопротивления заземления Испытательное напряжение при разомкнутых клеммах 20 или 40 В АС Испытательный ток короткого замыкания > 220 мА Измерительная частота 55 ... 329 Гц
659 Гц... 2,63 кГц
3,29 …15 кГцДиапазон измерения 0,00 Ом ... 19,99 кОм
0,00 Ом ... 1,999 кОм
0,00 …199,9 ОмПогрешность измерения ±(3 % от изм. зн. + 3 е.м.р.)
±(5 % от изм. зн. + 3 е. м. р.)
±(8 % от изм. зн. + 3 е. м. р.)Измерение сопротивления заземления с помощью одних клещей Испытательное напряжение при разомкнутых клеммах 40 В переменного тока Испытательный ток короткого замыкания > 220 мА Диапазон измерения 55 Гц ... 329 Гц
659 Гц…1,50 кГцПогрешность измерения 0,00 Ом ... 19,99 кОм
0,00 Ом …1,999 кОмПогрешность измерения ±(8 % от изм. зн. + 3 е. м. р.) Измерение сопротивления заземления с помощью двух клещей Измерительная частота 82 Гц, 164 Гц, 329 Гц Диапазон измерения 0,00 ... 9,99 Ом
10,0 ... 49,9 Ом
50,0 ...100 ОмПогрешность измерения ± (5% от изм. зн.+ 2 е. м. р.)
± (10 % от изм. зн. + 2 е. м. р.)
± (20% от изм. зн.)Селективное измерение сопротивления заземления опор ЛЭП с помощью гибких клещей Испытательное напряжение при разомкнутых клеммах 40 В переменного тока Испытательный ток короткого замыкания > 220 мА Диапазон измерения 55 Гц ... 329 Гц
659 Гц ... 1,50 кГц
Пассивный режимПогрешность измерения 0,00 Ом ... 19,99 кОм
0,00 Ом ... 1,999 кОм
0.00 Ом ... 19,99 кОмДиапазон измерения ± (8 % от изм. зн. + 3 е.м.р.) Измерение удельного сопротивления Испытательное напряжение при разомкнутых клеммах 20 или 40 В переменного тока Испытательный ток короткого замыкания > 220 мА Измерительная частота 164 Гц Диапазон измерения 0,00 ... 19,99 кОм·м Погрешность измерения Расчетное значение Измерение сопротивления заземления высокочастотным методом Испытательное напряжение при разомкнутых клеммах 40 В переменного тока Испытательный ток короткого замыкания > 40 мА Измерительная частота 25000 Гц Диапазон измерения 0,00 ... 19,9 Ом
20,0 ... 299 ОмПогрешность измерения ± (3 % от изм. зн. + 2 е. м. р.) Измерение сопротивления заземления импульсным методом Испытательное напряжение при разомкнутых клеммах ~140 В пиковое Испытательный ток короткого замыкания 2 А пиковый Диапазон измерения 0,0 ... 199 Ом Погрешность измерения ± (8 % от изм. зн. + 3 е. м. р.) Измерение сопротивления проводников током 200 мА Диапазон измерения 0,00 Ом ... 1,99 кОм Погрешность измерения ± (2 % от изм. зн. + 2 е. м. р.) Измерение силы тока (гибкие клещи) Номинальная частота 45 Гц…1,5 кГц Диапазон измерения 0,1 мA ... 49,9 A Погрешность измерения ± (8 % от изм. зн. + 3 е.м.р.) Общие характеристики Питание 220 В/50 Гц, или от батареи Li-Ion Дисплей Цветной ЖК-экран с диагональю 3,4", подсветкой и сесорным экраном Связь USB Память 1 ГБ Степень защиты IP 65 (крышка закрыта)
IP 54 (крышка открыта)Размеры 36*16*33 см -

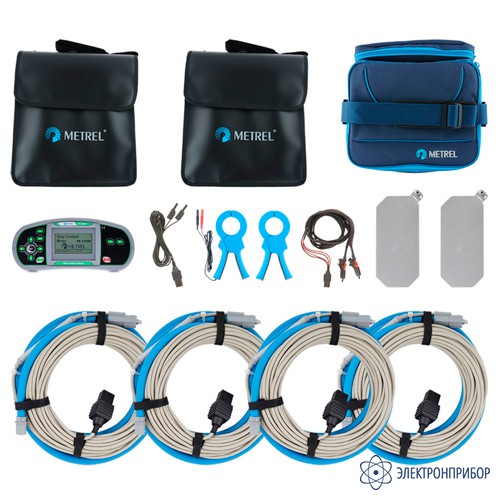

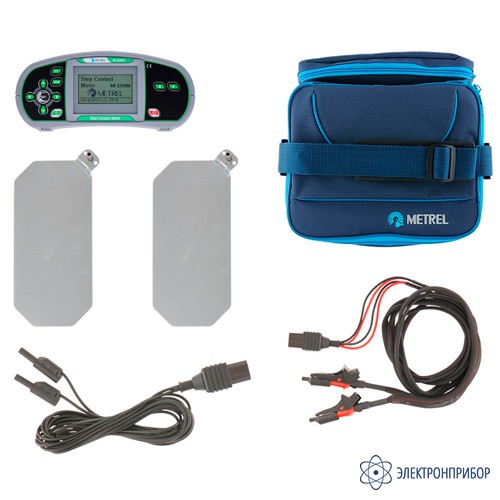

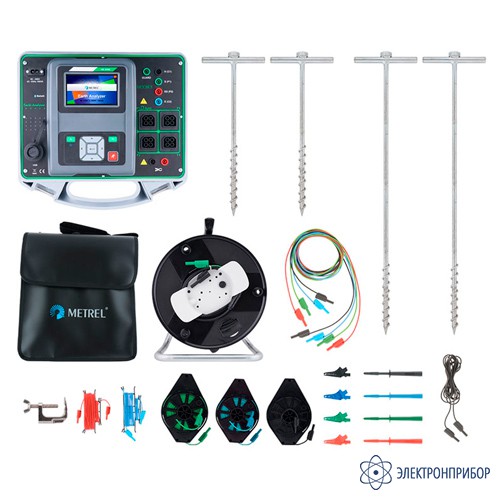

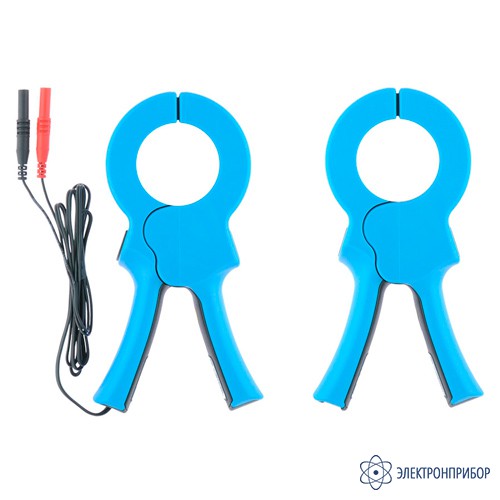

Комплект поставки MI 3290
№ Наименование MI 3290 GP MI 3290 GF MI 3290 GL MI 3290 GX1 MI 3290 GX4 1 Анализатор заземления MI 3290 1 1 1 1 1 2 Токовые штыри 90 см 2 2 2 2 2 3 Потенциальные штыри 50 см 2 2 2 2 2 4 Соединительный провод, черный, 2 м 1 1 1 1 1 5 Измерительный провод, красный, 5 м 1 1 1 1 1 6 Измерительный провод, синий, 5 м 1 1 1 1 1 7 Измерительный провод черный на катушке 50 м 1 1 1 1 1 8 Измерительный провод зеленый на катушке 50 м 1 1 1 1 1 9 Измерительный провод синий на катушке 50 м 1 1 1 1 1 10 Экранированный измерительный провод на катушке 75 м 1 1 1 1 1 11 G-зажим 1 1 1 1 1 12 Набор измерительных наконечников, зажимов «крокодил» 1 1 1 1 1 13 Лицензия GP GF GL GX GX 14 Гибкие клещи 5 м с экранированным кабелем длиной 15 м 1 - - 1 4 15 Кабель для измерения непрерывности с зажимами «крокодил», 2х2,5 м - 2 - 2 2 16 Вольтметр MI 3295M с 2-проводным измерительным кабелем - 1 - 1 1 17 Мягкая сумка для переноски - 1 - 1 1 18 Пластина для измерения шагового напряжения - 2 - 2 2 19 Аккумуляторные батареи NiMH, тип АА - 6 - 6 6 20 Адаптер питания - 1 - 1 1 21 Железные клещи А 1018 с измерительным проводом длинной 3,5 м - - 1 1 1 22 Железные клещи А 1019 - - 1 1 1 23 Сумка для принадлежностей 2 1 1 3 3 24 USB-кабель 1 1 1 1 1 25 Кабель питания 1 1 1 1 1 26 Свидетельство о калибровке 1 1 1 1 1 27 Руководство по эксплуатации 1 1 1 1 1 28 ПО ES Manager 1 1 1 1 1 -
Модификации MI 3290
