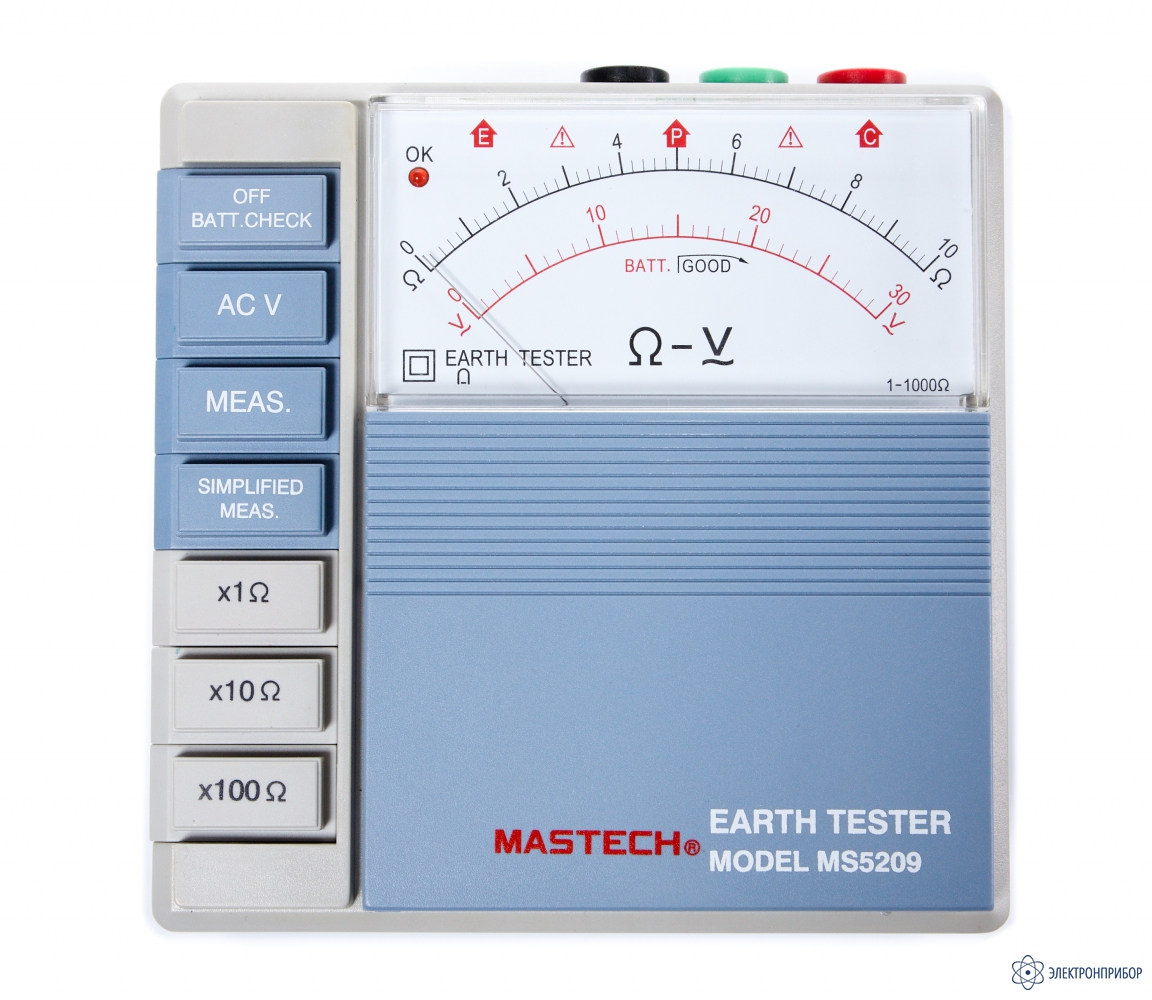

MS5209 — измеритель сопротивления заземления аналоговый

Код товара: 56950
  • Измеритель сопротивления заземления аналоговый MS5209 Измеритель сопротивления заземления аналоговый MS5209 Измеритель сопротивления заземления аналоговый MS5209

    Особенности измерителя сопротивления заземления аналогового MS5209:

    • Прибор позволяет проводить измерения с минимальными помехами напряжения земли, минимизирует влияние шагового напряжения и не зависит от особенностей проводящей поверхности;
    • Дополнительное сопротивление земли и токопроводящего проводника может быть протестировано посредством кнопки BATT.CHECK. Как только прибор готов к проведению измерений сопротивления земли загорится светодиод ОК;
    • Прибор имеет низкий уровень потребления питания, 12 В/100 мА;
    • Запуск измерений осуществляется посредством кнопок на лицевой панели прибора;
    • Стрелка прибора фиксирует результаты измерений;
    • Прибор имеет функцию более простого автоматического измерения, для этого нажмите кнопку Simplified Meas. Для проведения измерений не требуется закорочивания терминалов Р и С;
    • Для замены батареи питания не требуется открытия корпуса прибора;
    • Прибор оснащен пластиковым влагозащищенным кожухом.

  • Технические характеристики измерителя сопротивления заземления аналогового MS5209:

    Параметр Значение
    Диапазон измерений 10/100/1000 Ом
    Сопротивление заземления 30 В переменного тока (5 к Ом/В)
    Сопротивление заземления (Точность) ±5% полной шкалы
    Сопротивление заземления (Напряжение земли) ±5% полной шкалы
    Сопротивление земли С помощью источника тока 800 Гц, 2 мА
    Напряжение земли Выпрямительный тип измерения, прибл. 5 кОм/В, 40-500 Гц
    Напряжение пробоя 1500 В перем. тока в течение одной минуты между электрической схемой и корпусом прибора
    Режим самотестирования Проводник подключается к терминалам С и Р для тестирования дополнительного сопротивления земли, после нажатия кнопки BATT.CHECK загорится светодиод OK
    Питание 8 батарей 1.5 В типоразмера АА
    Габаритные размеры 140 х 140 х 90 мм
    Вес приблизительно 800 г

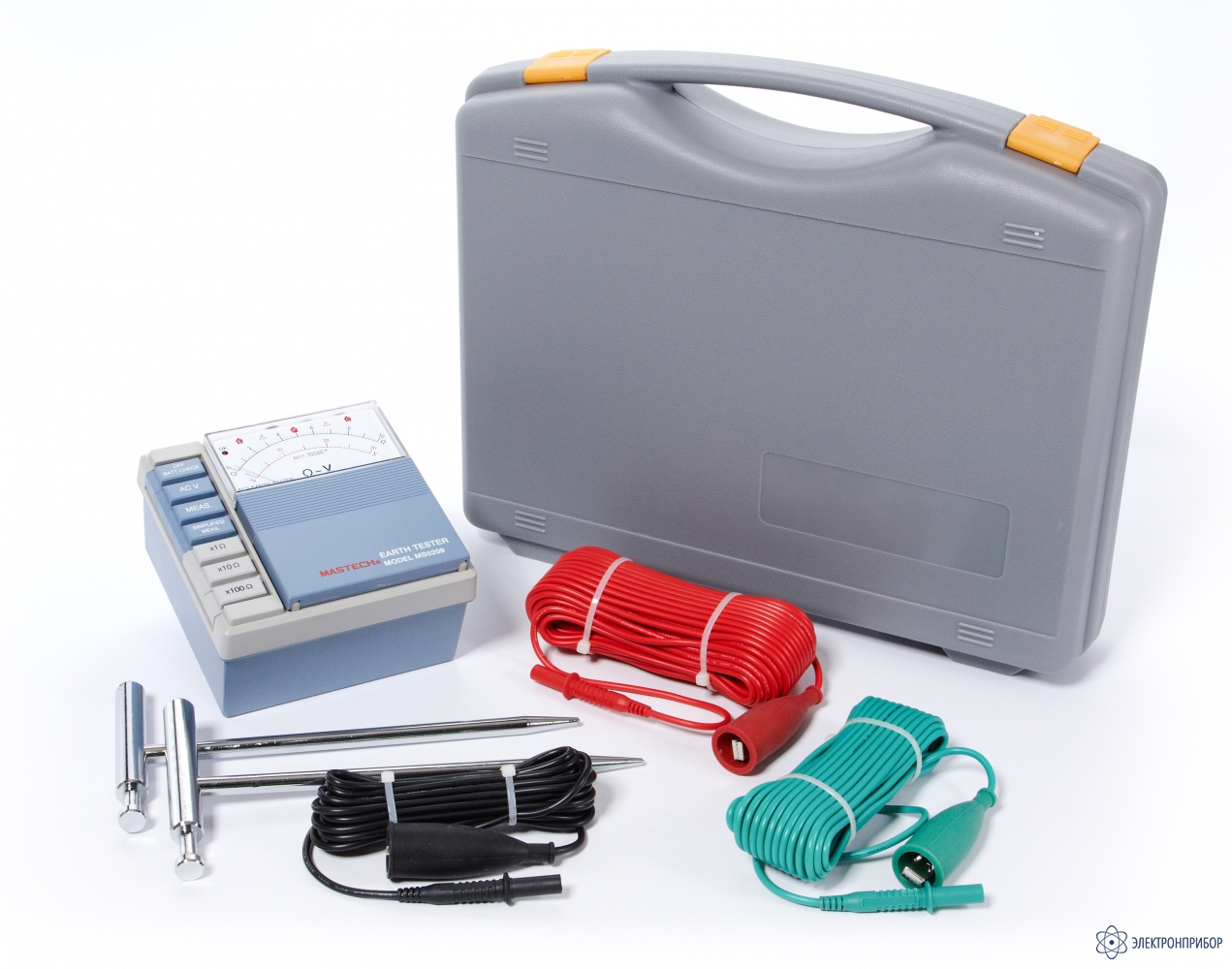

  • Комплект поставки MS5209

    № Наименование Количество
    1 Измеритель сопротивления заземления аналоговый MS5209 1
    2 Комплект батарей 1
    3 Измерительные провода (красный - 15 м, зеленый -10 м, черный – 5 м) 1
    4 Штырь заземления 2
    5 Руководство по эксплуатации 1
