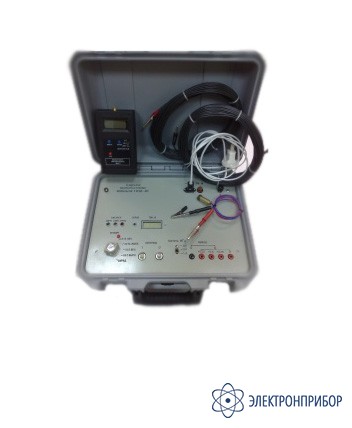

ИКП-1 — комплекс измерительный для измерения параметров импульсных электромагнитных помех

Код товара: 20233
  • 25488-03

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      25488-03 до 06.07.2027

    Назначение измерительного комплекса ИКП-1:

    Комплекс ИКП-1 предназначен для измерения параметров импульсных электромагнитных помех в цепях РЗиА и АСУ ТП с целью определения качества выполнения заземляющего устройства. Входящий в состав комплекса генератор высокочастотных импульсов ГВЧИ предназначен для работы в качестве переносного источника импульсов напряжения с заданными амплитудно-временными параметрами, а импульсный вольтметр ВИ – для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов.

  • Технические характеристики ГВЧИ :

    Параметр Значение
    Форма генерируемого импульса напряжения в режиме холостого хода затухающие колебания
    Частота генерируемого импульса напряжения в режиме холостого хода, МГц 0,5±0,05; 1±0,1; 2±0,2
    Частота следования генерируемого импульса напряжения в режиме холостого хода, Гц 10±2
    Максимальная амплитуда генерируемого импульса напряжения в режиме холостого хода, В
       При питании от сети при частоте:
    • 0,5 МГц
    • 1 МГц
    • 2 МГц

    При питании от автономного блока при частоте:

    • 0,5 МГц
    • 1 МГц
    • 2 МГц



    900 ± 100
    900 ± 100
    800 ± 100

    900 ± 200
    900 ± 200
    800 ± 200
    Диапазоны измерения амплитуды генерируемого тока, А
    • 0,5 МГц
    • 1 МГц
    • 2 МГц
    от 0,5 до 10
    от 0,5 до 8
    от 0,5 до 5
    Предел допускаемого значения относительной погрешности измерения амплитуды импульсов тока, % 15
    Диапазоны измерения амплитуды импульсов напряжения, В
    • 1 диапазон (5)
    • 2 диапазон (50)
    • 3 диапазон (200)
    от 0,5 до 5
    от 5 до 50
    от 50 до 200
    Предел допускаемого значения относительной погрешности измерения амплитуды импульсов напряжения, % 10

    Вольтметр импульсный типа ВИ представляет собой пик-индикатор, предназначенный для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов тока.

    Технические характеристики Вольтметра импульсного ВИ:

    Параметр Значение
    Диапазоны измеряемых напряжений, В 1 - 5, 5-50, 50-550
    Полярность измеряемых величин положительная
    Габаритные размеры, мм 165х75х55
    Масса, кг 0,6
    Напряжение питания, В ±9

    Рабочие условия эксплуатации:

    • температура окружающего воздуха -10°..... +35° С;
    • относительная влажность воздуха до 80 % при температуре 25° С;
    • атмосферное давление 630-780 мм.рт.ст.

  • Комплект поставки ИКП-1

    • Генератор высокочастотных импульсов ГВЧИ

    • Вольтметр импульсный ВИ

  • Дополнительная комплектация ИКП-1
