Приборы контроля состояния заземляющих устройств (ЗУ)

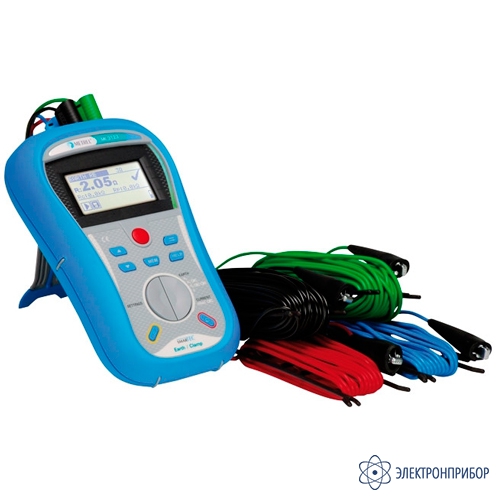

MI 3123 SMARTEC Earth/Clamp — измеритель сопротивления заземления

Код товара: 25385
  • 41247-09

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      41247-09 до 13.08.2029

    • Производитель

      Metrel, Словения

    Сертификаты

    Назначение измерителя сопротивления заземления MI 3123:

    Прибор MI 3123SMARTEC Earth/Clamp предназначен для измерения сопротивления всех видов систем заземления и поддерживает 4-проводный метод, 4-проводный метод с использованием одних клещей, метод двух клещей, при котором не требуется разъединения заземляющих электродов, а также 4-проводный метод измерения удельного сопротивления грунта. Запатентованная методика измерений обеспечивает точные результаты и исключает влияние блуждающих токов. Корпус прибора отличается эргономичностью и надежностью. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, которые по цвету позволяют пользователю издалека быстро оценивать результаты измерений в виде «соответствует» / «не соответствует». Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.

    Функции измерителя сопротивления заземления MI 3123:

    • измерение сопротивления заземления по 4-проводной схеме;
    • измерение сопротивления заземления по 4-проводной схеме с использованием одних клещей;
    • измерение удельного сопротивления грунта по 4-проводной схеме;
    • измерение сопротивления заземления с использованием двух клещей;
    • измерение действующего значения тока (TRMS).

    Особенности измерителя сопротивления заземления MI 3123:

    • оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный);
    • прибор сигнализирует о наличии помех (блуждающих токов), а также о слишком высоком сопротивлении между измерительным штырем и грунтом;
    • встроенная память позволяет сохранить 1500 измерений;
    • подключение к ПК посредством RS-232 или USB соединения;
    • опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений;
    • комплект программного обеспечения EUROLINK PRO PLUS А1290 (опционально) позволяет создавать протокол испытаний электроустановки российского образца;
    • магнит для фиксации прибора рядом с испытываемым объектом;
    • размеры: 135 x 230 x 75 мм;
    • масса (без батарей): 0,85 кг.

  • Технические характеристики измерителя сопротивления заземления MI 3123:

    Функции Диапазон измерений Разрешение Погрешность измерений
    Сопротивление заземления (4-проводный метод, с использованием одних клещей или без) 0,00 … 19,99  Ом
    20,0 … 199,9 Ом
    200 … 1999 Ом
    2000 … 9999 Ом    		 0,01 Ом
    0,1 Ом
    1 Ом
    1 Ом    		 ±(3 % от измер. + 3 емр)
    ±(3 % от измер. + 3 емр)
    ±5 % от измер.
    ±10 % от измер.
    Сопротивление заземления (метод двух клещей) 0,00 … 19,99 Ом
    20,0 … 30,0 Ом
    30,1...39,9 Ом    		 0,01 Ом
    0,1 Ом
    0,1 Ом    		 ±(10 % от измер. + 10 емр)
    ±20 % от измер.
    ±30 % от измер.
    Удельное сопротивление 0,0 … 99,9 Ом∙м
    100 … 999 Ом∙м
    1,00 … 9,99 кОм∙м
    10k … 99,9 кОм∙м
    >100 кОм∙м    		 0,1 Ом∙м
    1 Ом∙м
    0,01 кОм∙м
    0,1 кОм∙м
    1 кОм∙м    		 Рассчитывается исходя из погрешности сопротивления заземления (4-проводный метод)
    Ток TRMS 0,0 мA … 99,9 мA
    100 мA … 999 мA
    1,00 A … 19,99 A    		 0,1 мA
    1 мA
    0,01 A    		 ±(3 % от измер. + 3 емр)
    ±(3 % от измер. + 3 емр)
    ±(3 % от измер. + 3 емр)
    Параметр Значение
    Общие характеристики
    Питание 9 В постоянного тока (6 х1,5 В алкалиновых батарей или аккумуляторных NiMH, размер АА)
    Категория перенапряжения 50 В CAT IV
    Степень защиты двойная изоляция
    Рабочие условия от -10 до +40 °С
    Подключение к ПК RS-232 или USB

  • Комплект поставки MI 3123 SMARTEC Earth/Clamp

    № Наименование Количество
    1 Измеритель сопротивления заземления MI 3123 1
    2 Измерительный кабель, длина 4,5 м (синий) 1
    3 Измерительный кабель, длина 4,5 м (красный) 1
    4 Измерительный кабель, длина 20 м (зеленый) 1
    5 Измерительный кабель, длина 20 м (черный) 1
    6 Измерительные штыри 4
    7 Адаптер питания 1
    8 Батареи NiMH, AA 6
    9 Мягкий ремень на руку 1
    10 Краткая инструкция по эксплуатации 1

  • Дополнительная комплектация MI 3123 SMARTEC Earth/Clamp
