МЕГЕОН-70180, МЕГЕОН70180

Приборы контроля состояния заземляющих устройств (ЗУ)

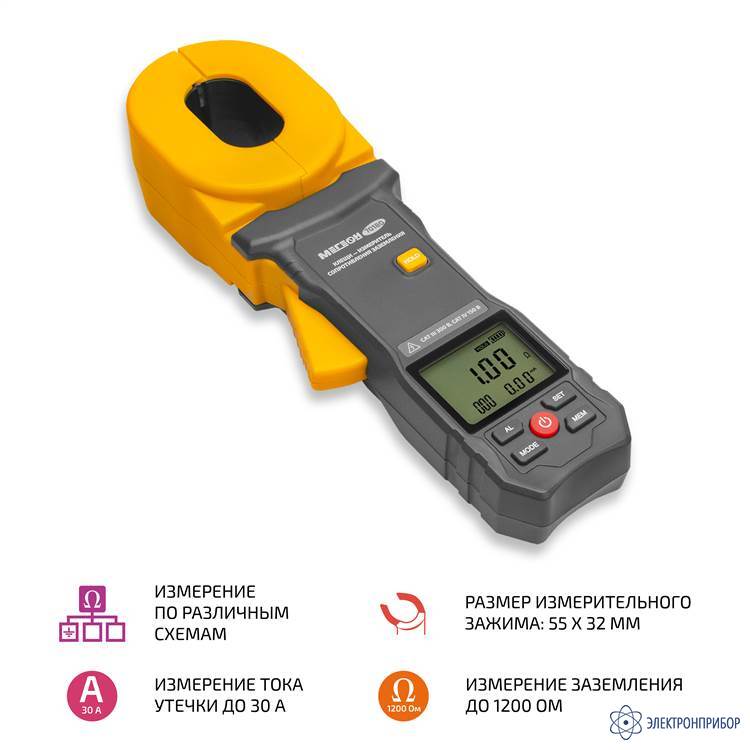

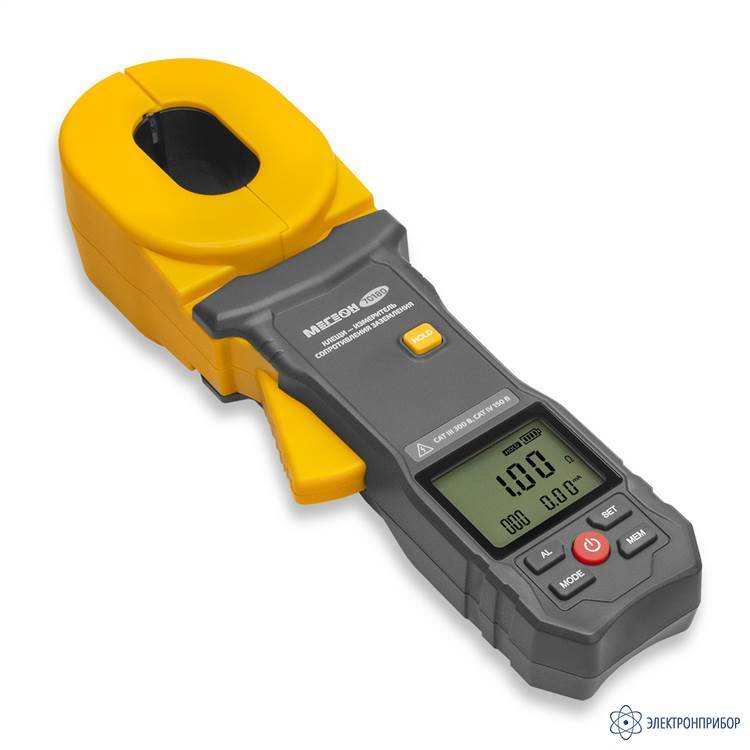

МЕГЕОН 70180 — клещи-измеритель сопротивления заземления

Код товара: 83168
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      МЕГЕОН

    • Артикул

      к0000402104

    Назначение клещей-измерителя сопротивления заземления МЕГЕОН 70180:

    Клещевой измеритель заземления МЕГЕОН 70180 предназначен для измерения сопротивления заземляющих устройств и тока утечки бесконтактным неразрушающим способом и может быть полезен в случаях, когда тестирование обычными методами выполнить сложно или невозможно. Прибор имеет ударопрочную влагозащищённую конструкцию, контрастный жидкокристаллический дисплей с подсветкой, встроенную память для сохранения выполненных тестов, звуковое оповещение о выходе за пределы диапазона, автономное питание и функцию автоматического выключения при длительном бездействии. В основе принципа работы используется свойства взаимной индукции двух катушек, где первая индуцирует потенциал заданной величины и в контуре генерируется ток, а с помощью второй этот ток измеряется и затем, согласно закону Ома, вычисляется сопротивление.

    Особенности клещей-измерителя сопротивления заземления МЕГЕОН 70180:

    • бесконтактное измерение сопротивления заземления и тока;
    • ударопрочная пыле и влагозащищённая конструкция;

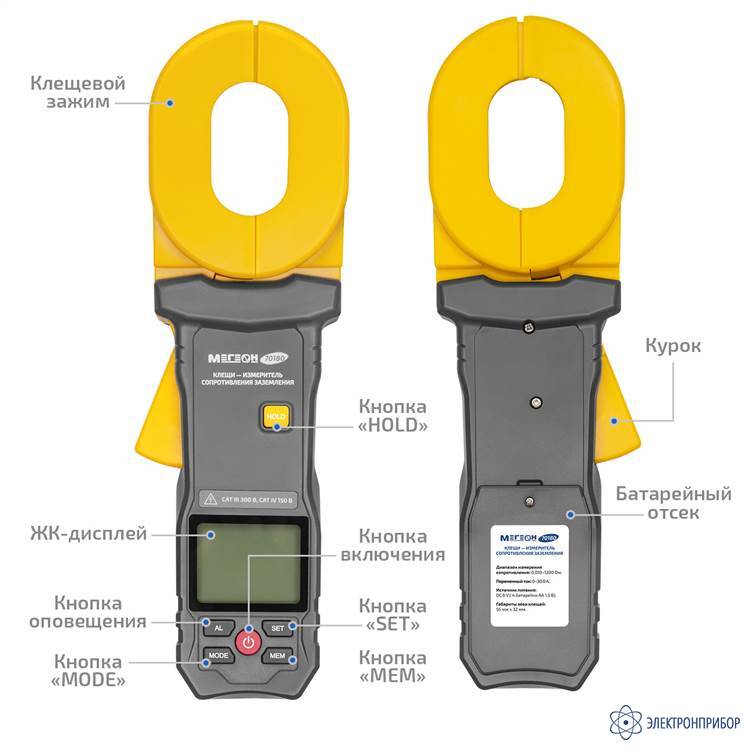

    • ЖК-дисплей с подсветкой;
    • функция автоотключения;
    • функция сохранения данных;
    • индикатор разряда батарей;
    • звуковое оповещение о выходе за пределы диапазона.

  • Технические характеристики клещей-измерителя сопротивления заземления МЕГЕОН 70180:

    Параметр Значение
    Диапазон измерения сопротивления 0,01 ... 1200 Ом
    Диапазон измерения тока утечки 0,01 мА ... 30 А
    Диапазон измерения Разрешение Точность
    Точность измерения сопротивления
    0,010 ... 0,199 Ом 0,001 Ом ±(1%＋0,02 Ом)
    0,20 ... 1,99 Ом 0,01 Ом ±(1%＋0,05 Ом)
    2,0 ... 49,9 Ом 0,1 Ом ±(1%＋0,5 Ом)
    50,0 ... 99,5 Ом 0,5 Ом ±(1.5%＋1 Ом)
    100 ... 199 Ом 1 Ом ±(2%＋2 Ом)
    200 ... 395 Ом 5 Ом ±(5%＋5 Ом)
    400 ... 590 Ом 10 Ом ±(10%＋10 Ом)
    600 ... 880 Ом 20 Ом ±(20%＋20 Ом)
    900 ... 1200 Ом 30 Ом ±(25%＋30 Ом)
    Точность измерения тока
    1,00 ... 9,99 мА 0,05 мА ±(2,5%＋1 мА)
    10,0 ... 99,9 мА 0,1 мА ±(2,5%＋5 мА)
    100 ... 999 мА 1 мА ±(2,5%＋10 мА)
    1,00 ... 9,99 А 0,01 А ±(2,5%＋0,2 А)
    10,0 ... 30,0 А 0,1 А ±(2,5%＋0.5 А)
    При работе в температуре окружающей среды выходящей за пределы диапазона нормальных климатических условий 18 ... 28°С к уже заявленной точности измерений необходимо добавить 0,1% на каждый °С за пределами диапазона.
    Общие характеристики
    Параметр Значение
    Функции Проверка сопротивления заземления, проверка сопротивления контура, проверка тока утечки
    Метод измерения Метод взаимной индуктивности
    Частота измерения 1 раз в секунду

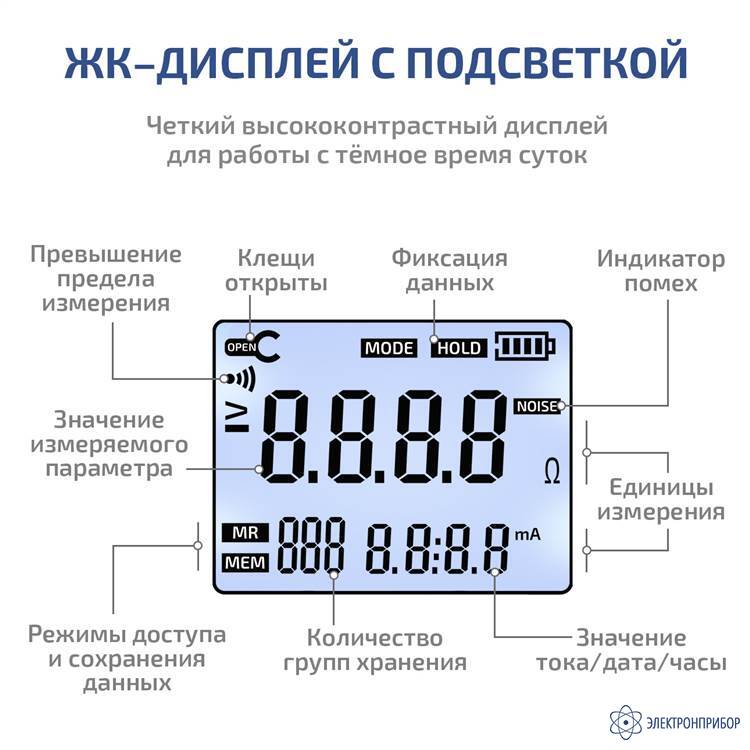

    Дисплей 4-х разрядный ЖК-дисплей 46 х 36 мм

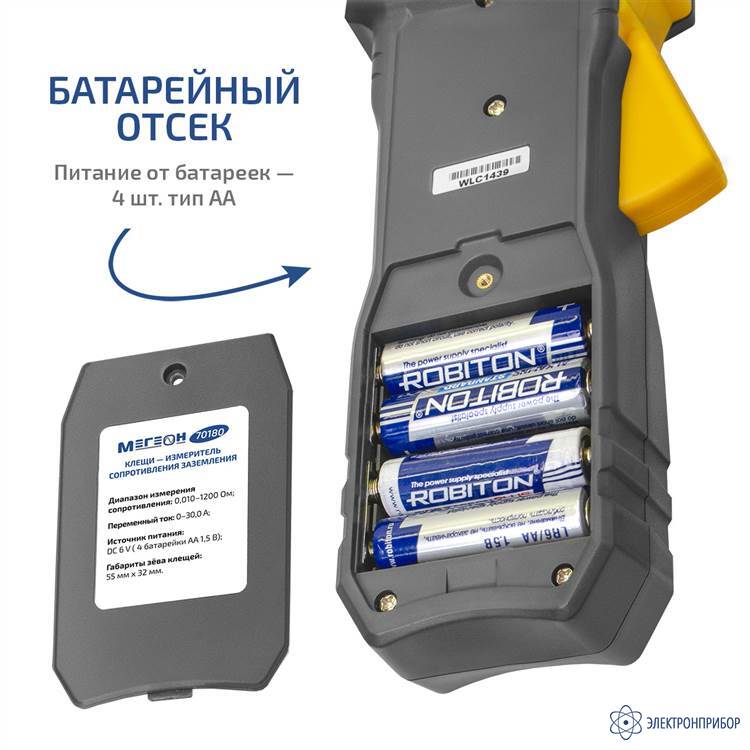

    Питание Батарейки 4 штуки типа АА
    Разрешение при измерении сопротивления 0,001 Ом
    Разрешение при измерении тока 0,01 мА
    Объём памяти 500 ячеек
    Индикация уровня заряда батареи Есть
    Автоматическое выключение Есть
    Звуковое оповещение о превышении параметром установленного порога Есть
    Индикация о выходе за пределы диапазона Символ «OL» на дисплее
    Индикация о наличии помех Символ «NOISE» на дисплее
    Индикация режима доступа к данным Символ «MR» на дисплее
    Функция часов Есть
    Масса прибора 1180 г (включая батарею)

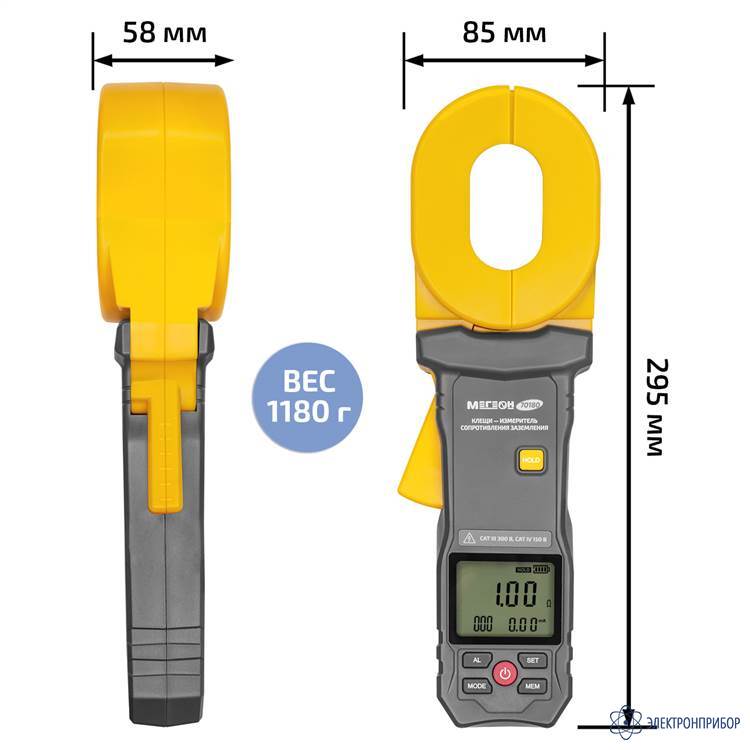

    Размеры прибора 295 х 85 х 58 мм

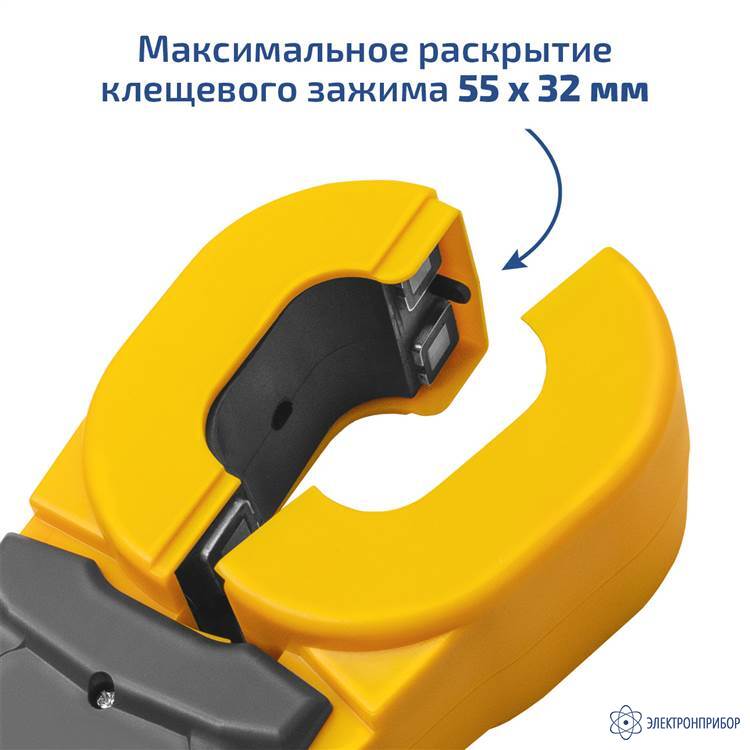

    Размер измерительного зажима 55 х 32 мм
    Условия эксплуатации -10 ... +40 °С; относительная влажность < 80%
    Условия хранения -20 ... +60 °С; относительная влажность < 70%
    Климатические условия для заявленной точности измерений 23°C±5°C, относительная влажность <75%
    Сопротивление изоляции прибора > 20 МОм (500 В между контуром и корпусом)
    Выдерживаемое напряжение АС 3700 В/rms (между контуром и корпусом)
    Внешнее магнитное поле < 40 А/м
    Внешнее электрическое поле < 1 В/м
    Соответствует требованиям техники безопасности IEC61010-1(CAT Ⅲ 300V; CAT IV 150V; степень загрязнения 2); IEC61010-031; IEC61557-1 (сопротивление заземлению)
    Габаритные размеры товара в транспортной упаковке 13 × 36 × 21 см
    Масса товара в транспортной упаковке 2,16 кг

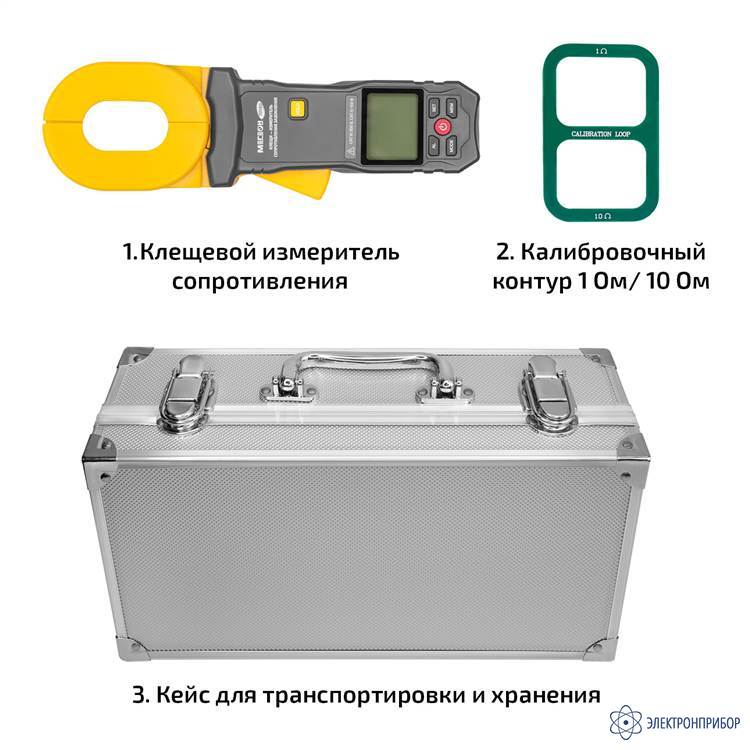

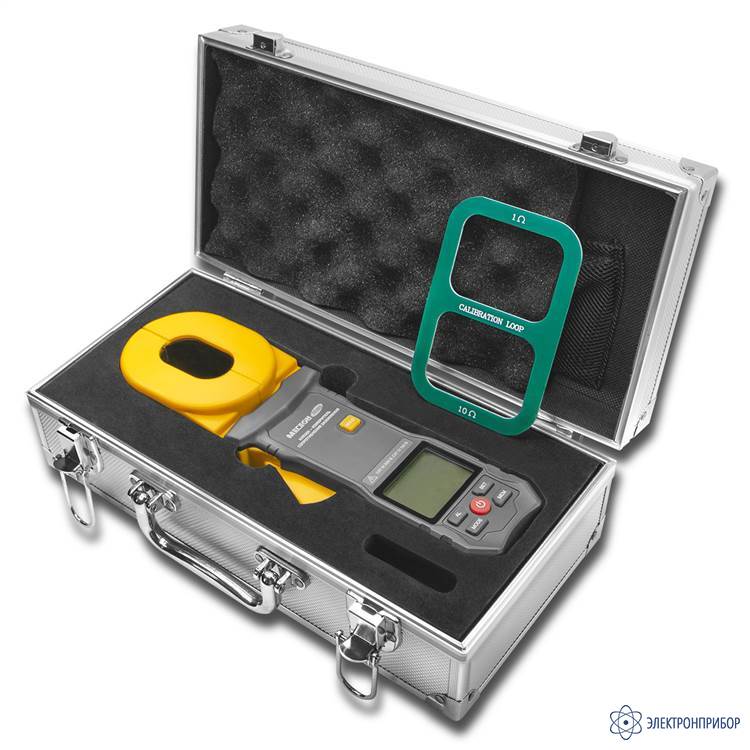

  • Комплект поставки МЕГЕОН 70180

    № Наименование Количество
    1 Клещи-измеритель сопротивления заземления МЕГЕОН 70180 1

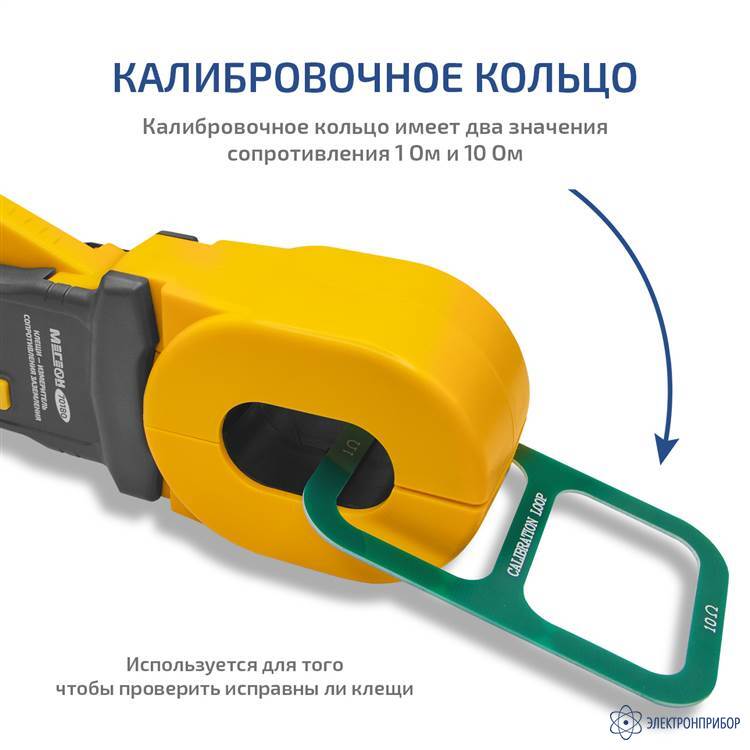

    2 Калибровочный контур 1 Ом / 10 Ом 1
    3 Руководство по эксплуатации 1
    4 Кейс 1
