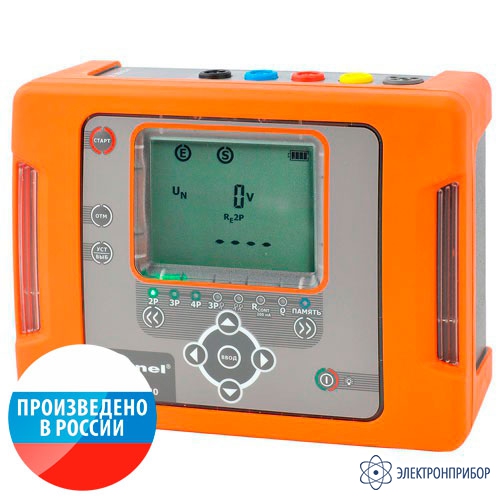

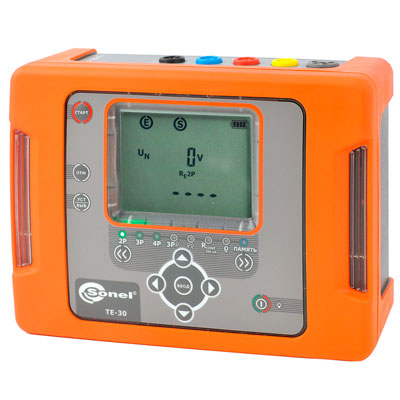

TE-30 — измеритель параметров заземляющих устройств

Код товара: 43917
  • в наличии
    Акция
    66500-17

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      66500-17 до 26.01.2027

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUTЕ30

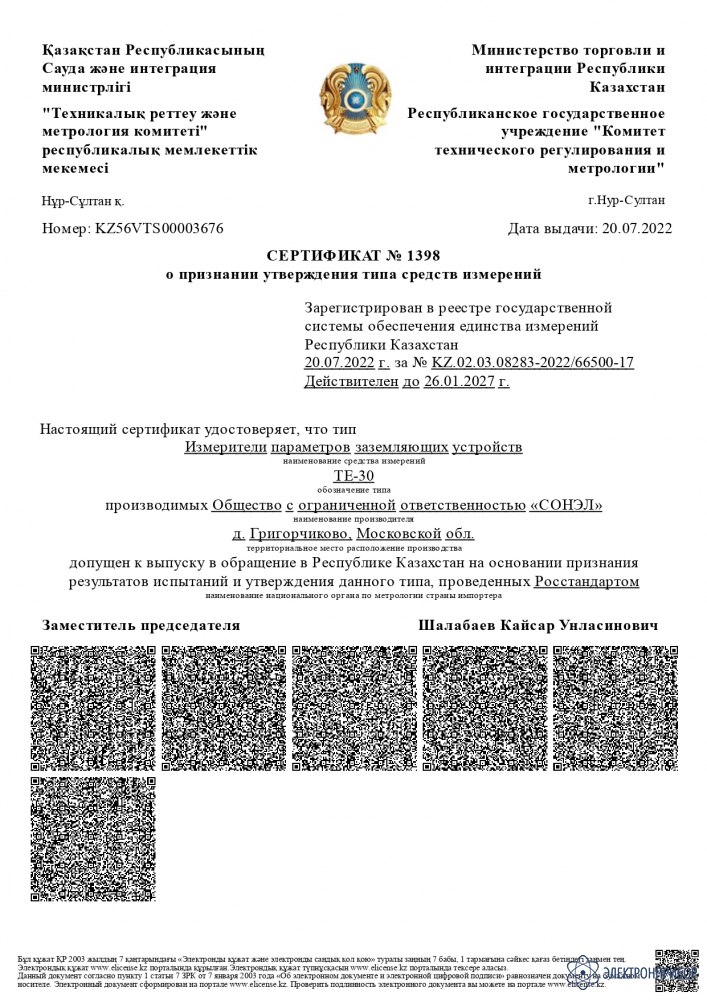

    Сертификаты

    Назначение измерителя параметров заземляющих устройств TE-30:

    TE-30 - портативный измеритель параметров заземляющих устройств, произведенный в России. Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

    Измеритель TE-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C. В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.

    Особенности измерителя параметров заземляющих устройств TE-30:

    • Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
    • Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
    • Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
    • Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
    • Измерение сопротивления заземляющих устройств методом двух клещей;
    • Измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
    • Высокая помехоустойчивость;
    • Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
    • Сохранение результатов измерений в память и передача данных на ПК;
    • Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
    • Рабочий диапазон температур от -20°C до +50°C.

  • Технические характеристики измерителя параметров заземляющих устройств TE-30:

    Диапазон Разрешение Погрешность основная
    Измерение напряжении помех UN (RMS)
    Частота fN 45…65 Гц
    Частота измерения – минимум 2 измерения в секунду
    0...100 В 1 В ± (10% и. в. + 1 е. м. р.)
    Измерение сопротивления заземления (2-х проводный метод)
    0…19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.)
    20,0…199,9 Ом 0,1 Ом
    200…1999 Ом 1 Ом ±5%
    2000…9999 Ом 1 Ом ±8%
    Измерение сопротивления заземления (3-х и 4-х проводный метод)
    Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В
    0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.)
    20,0...199,9 Ом 0,1 Ом
    200...1999 Ом 1 Ом ± 5% и.в.
    2000...9999 Ом 1 Ом ± 8% и.в.
    Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)
    0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.)
    20,0...199,9 Ом 0,1 Ом
    200...1999 Ом 1 Ом ± 5% и.в.
    2000...9999 Ом 1 Ом ± 8% и.в.
    Измерение сопротивления многоэлементных заземлений с помощью двух клещей
    0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 8 е. м. р.)
    20,0...99,9 Ом 0,1 Ом ± (20% и. в. + 3 е. м. р.)
    Измерение удельного сопротивления грунта
    Измерение согласно методу Веннера, ρ = 2πLRE
    0,00...9,99 Ом∙м 0,01 Ом∙м Зависит от основной погрешности RE при измерении методом 4p, но не менее ±1 е.м.р.
    10,0…99,9 Ом∙м 0,1 Ом∙м
    100...999 Ом∙м 1 Ом∙м
    1,00…9,99 кОм∙м 0,01 кОм∙м
    10,0…99,9 кОм∙м 0,1 кОм∙м
    100…999 кОм∙м 1 кОм∙м
    Расстояние между измерительными зондами (L): 1...50м
    Измерение сопротивления измерительных зондов
    0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
    1,00...9,99 кОм 1 кОм
    10,0...19,9 кОм 0,1 кОм
    Параметр Значение
    Общие технические характеристики
    Класс изоляции двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
    Категория безопасности III 300 В согласно ГОСТ IEC 61010-1-2014
    Степень защиты корпуса ГОСТ 14254-2015 IP65
    Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
    Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
    Частота измерительного тока 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц
    Измерительное напряжение и ток для 2p U<24 В RMS, I≥200 мA для R≤60 Ом
    Измерительное напряжение для 3p, 4p 25 или 50 В
    Измерительный ток 3p, 4p 20 мA
    Максимальное сопротивление измерительных зондов 20 кОм
    Индикация тока помех (клещи) ≤0,5 мA
    Питание измерителя пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц
    Количество измерений сопротивления R 2p >1100 (1 Ом, 2 измерения в минуту)
    Количество измерений RE >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения в минуту)
    Длительность измерения сопротивления для метода 2p <4 секунд
    Длительность измерения для остальных методов <8 секунд
    Габаритные размеры 200 x 150 x 74 мм
    Масса измерителя приблизительно 1,2 кг
    Рабочая температура -20...+50°C
    Температура зарядки аккумуляторов +10...+40°C

    Примечание:
    Сокращение «е. м. р.» в определении основной погрешности обозначает «единица младшего разряда».
    Сокращение «и. в.» в определении основной погрешности обозначает «измеренная величина».

  • Комплект поставки TE-30

    № Наименование Описание Фото Количество Индекс
    1 Измеритель параметров заземляющих устройств TE-30 Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов. 1 WMRUTЕ30

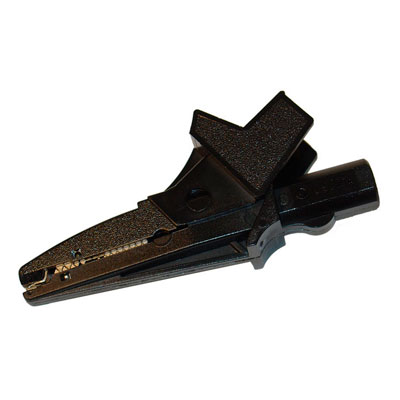

    2 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01

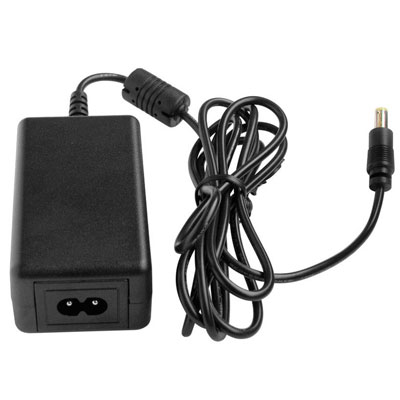

    3 Зарядное устройство для аккумуляторов Z7 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525, TM-2501, TM-5001, TE-30. 1 WAZASZ7CZ

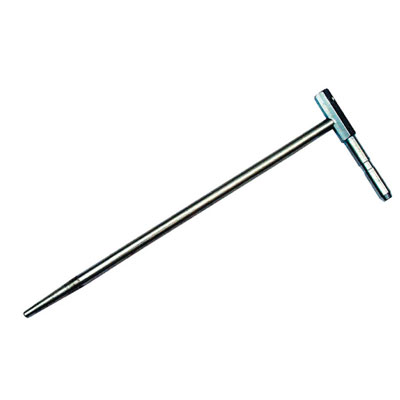

    4 Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 2 WASONG30

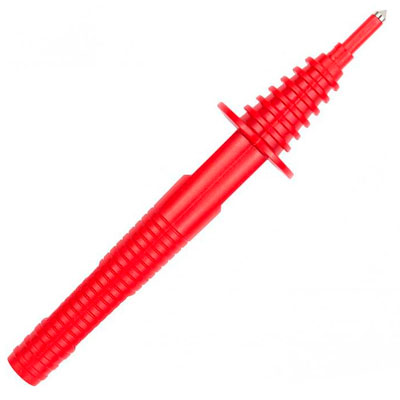

    5 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1

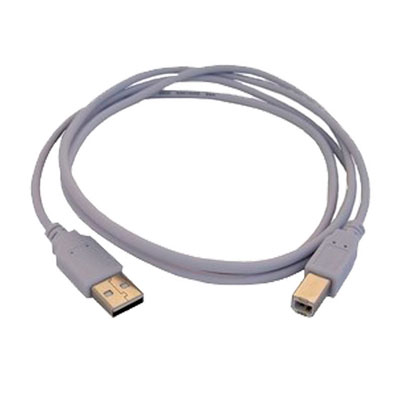

    6 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB

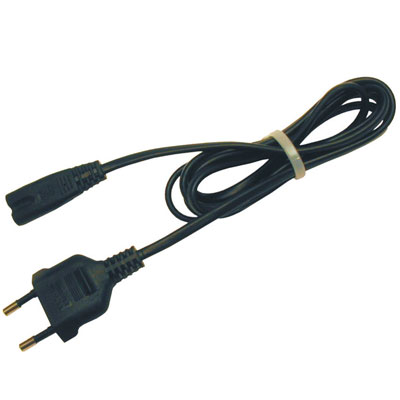

    7 Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230CZ

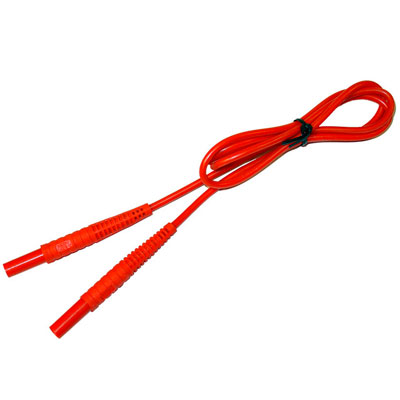

    8 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB

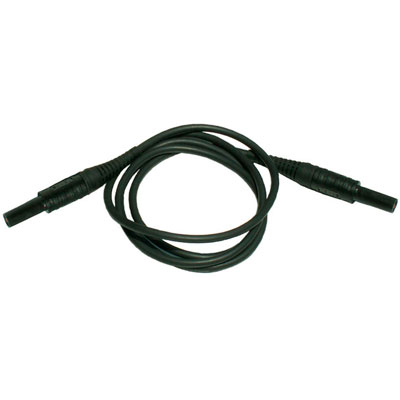

    9 Провод измерительный 2,2 м с разъемами «банан» черный Предназначен для проведения измерений приборами типа MRU-XXX. 1 WAPRZ2X2BLBB

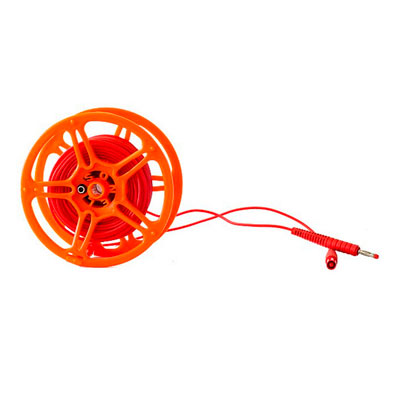

    10 Провод измерительный 25 м на катушке с разъемами «банан» красный Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. 1 WAPRZ025REBBSZ

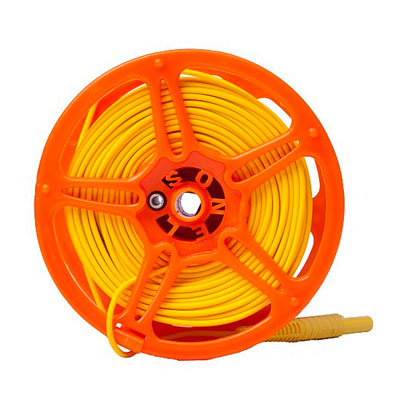

    11 Провод измерительный 50 м на катушке с разъемами «банан» желтый Предназначен для проведения измерений сопротивления заземляющих устройств и удельного сопротивления земли приборами серии MRU, MPI. 1 WAPRZ050YEBBSZ

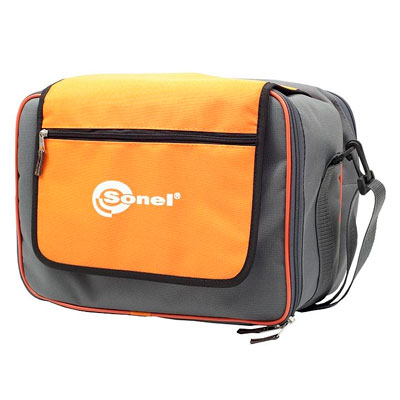

    12 Футляр L10 Футляр для хранения и транспортировки измерителя и аксессуаров к нему. Имеет два независимых отделения на молнии. Первое предназначено для фиксации измерителя ремнем с липучкой, а также отделение для хранения аксессуаров. Вторая часть предназначена для размещения аксессуаров: внутренний органайзер имеет два кармана для катушек с проводами, специальные отделения для фиксации зондов для забивки в грунт длинной не более 30 см. На внешней части футляра размещен карман на молнии для хранения документов или мелких аксессуаров. На дне имеются пластиковые ножки для сохранения материала при постановке футляра на различные поверхности. Футляр оснащен ремнем для переноски. 1 WAFUTL10
