PQM-701 — анализатор параметров качества электрической энергии

Код товара: 26568
  • 47699-11

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      47699-11

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUPQM701

    Назначение анализатора параметров качества электрической энергии PQM-701:

    PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008) и ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002), EN 50160:2008.

    PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

    Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0 °C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт.

    В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

    Особенности анализатора параметров качества электрической энергии PQM-701:

    Измерение и регистрация:

    • автоматическое формирование протоколов параметров качества электрической энергии;
    • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям EN 61000-4.30 класс А). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
    • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC), клещи C-5 (1000 A AC/DC) и клещи C-6 (10 A AC.
    • коэффициента пиковых значений напряжения и тока;
    • частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
    • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
    • энергии: активной (EP), реактивной (EQ), полной (ES);
    • коэффициента мощности cosφ, tgφ;
    • коэффициента гармонических потерь (К-фактор);
    • до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
    • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
    • кратковременной и длительной дозы фликера PST и PLT;
    • несимметрии по току и напряжению;
    • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
    • осциллограмм тока и напряжения для каждого периода усреднения.

    Программное обеспечение анализатора параметров качества электрической энергии PQM-701:

    Программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.

    - Конфигурация анализатора:

    • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
    • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
    • Установка параметров трансформаторов напряжения и/или тока.
    • Выбор периода усреднения.
    • Расписание запуска и остановки регистрации.
    • Установка типа токоизмерительных клещей.
    • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.

    - Режим измерения в реальном времени.

    - Широкий набор настроек представления и анализа (отчетов) данных регистрации.

  • Технические характеристики анализатора параметров качества электрической энергии PQM-701:

    Параметр Диапазон измерений и условия Разрешение Предел допускаемой абсолютной погрешности измерения
    Технические характеристики
    Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 10%×Unom ≤ URMS ≤ 150%×Unom
    для Unom ≥ 100 В    		 0,01%×Unom ± 0,001 Unom
    Коэффициент пиковых значений напряжения 1...10
    (1…1,65 для напряжения 690 В)
    для URMS ≥ 10% Unom    		 0,01 ± 5%
    Частота переменного тока f От 40,00 Гц до 70,00 Гц
    для 10%×Unom ≤ URMS ≤ 120%×Unom    		 0,01 Гц ± 0,01 Гц
    Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) От 0 до 120% Unom 0,01%×Unom ±0,0005×Unom
    (UH, h изм <0,01×Unom)
    ±0,05×UH, h изм
    (UH, h изм ≥0,01×Unom
    Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) От 0 до 100,0%
    (для URMS > 1%×Unom)    		 0,1% ±0,05×THDU изм
    Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS Без использования клещей
    От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom ± 0,1%×Inom
    ± 0,004×Inom (с учетом дополнительной погрешности, зависящей от положения)
    С гибкими клещами F-1, F-2, F-3
    От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм
    ± 0,02×IRMS изм
    (с учетом доп. погрешности от положения)
    С измерительными клещами C-4
    От 0,1 А до 10 А (~)
    От 10 А до 50 А (~)
    От 50 А до 200 А (~)
    От 200 А до 1000 А (~)
    От 1000 А до 1200 А (~)
    (3600 АP-P)    		 0,01%×Inom ± (0,03 × IRMS изм + 0,1 А)
    ± 0,03 × IRMS изм
    ± 0,015 × IRMS изм
    ± 0,0075 × IRMS изм
    ± 0,005 × IRMS изм
    С измерительными клещами C-6
    От 0,01 А до 0,1 А (~)
    От 0,1 А до 1 А (~)
    От 1 А до 12 А (~)
    (36 АP-P)    		 0,01%×Inom ± (0,03×IRMS изм + 1 mА)
    ± 0,025×IRMS изм
    ± 0,01×IRMS изм
    Коэффициент пиковых значений силы тока 1..10
    (1..3,6 для Inom)
    для IRMS ≥ 1% Inom    		 0,01
    Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom
    Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) От 0 до 100,0%
    (для IRMS > 1%×Inom)    		 0,1% ± 0,05×THDI изм
    Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom
    1%×Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom ± 0,01 × × P(EР)изм
    Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom
    2%×Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom ± 0,01 × × Q(EQ)изм
    Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom
    2%×Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom ± 0,01 × × S(ES)изм
    Коэффициент мощности PF От 0 до 1,00
    Для 50%×Unom ≤ URMS ≤ 120%×Unom
    10%×Inom ≤ IRMS ≤ Inom    		 0,01 ± 0,03
    Активная и реактивная мощность гармоник 80% Unom ≤ URMS < 120% Unom
    5% Inom ≤ IRMS ≤ Inom    		 Зависит от Unom и Inom
    Коэффициент сдвига фаз cosφ (DPF) От 0 до 1,00
    Для 50%×Unom ≤ URMS ≤ 120%×Unom
    10%×Inom ≤ IRMS ≤ Inom    		 0,01 ± 0,03
    Угол сдвига фаз между напряжением и силой тока φU, I От -180,0° до +180,0° 0,01° ± 1°
    Кратковременная доза фликера PST От 0,20 до 10,00
    Для URMS ≥ 80%×Unom    		 0,01 ± 0,05×PST изм
    Длительная доза фликера Plt От 0,20 до 10,00
    Для URMS ≥ 80%×Unom    		 0,01 ± 0,05×PLT изм
    Угол сдвига фаз напряжений φU От -180,0° до +180,0° 0,01° ±1°
    Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 От 0,0% до 20,00%
    80%×Uном ≤ URMS≤ 120%×Uном    		 0,1% ± 0,15 %
    Угол сдвига фаз силы токов φI От -180,0° до +180,0° 0,01° ± 1°
    Неопределенность часов реального времени RTC (от -20°С до +55°С) часы: минуты: секунды: миллисекунды 1 мс ± 0,3 с/24 часа
    Параметр Значение
    Общие характеристики
    Степень защиты корпуса IP65
    Встроенный подогрев +
    Дисплей Сегментированный светодиодный
    Количество входов напряжения 5 (L1, L2, L3, N. PE)
    Количество входов тока 4 (L1, L2, L3, N)
    Аккумулятор Li-ion 6,9 А∙ч
    Время работы с аккумуляторным питанием до 5 часов
    Вход питания/зарядка подключение к разъемам L1 – N
    Интерфейсы USB, 921,6 Кбит/c, оптически изолированный;
    встроенный радиомодуль 433 МГц, 57,6 Кбит/c
    Встроенный GPS-приемник -
    Память SD карта 2 Гб
    Класс защиты III 1000V/IV 600V
    Габаритные размеры, мм 243x218x122
    Масса, кг 2,1
    Класс анализатора A (нет интергармоник, GPS)

    URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
    IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
    Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
    Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
    K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
    h – порядковый номер гармоники;
    UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
    IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
    THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
    THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
    P(EР)изм - измеренное значение активной мощности (активной энергии);
    Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
    S(ES)изм - измеренное значение полной мощности (полной энергии);
    Pst изм - измеренное значение кратковременной дозы фликера;
    Plt изм - измеренное значение длительной дозы фликера.

  • Комплект поставки PQM-701

    № Наименование Описание Фото Количество Индекс

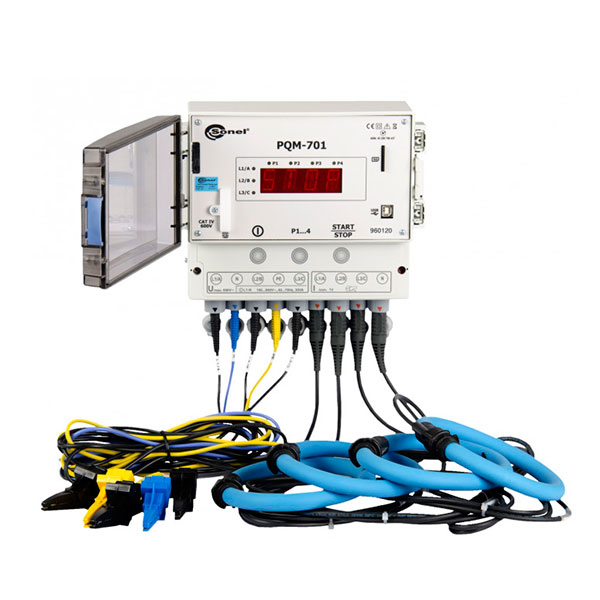

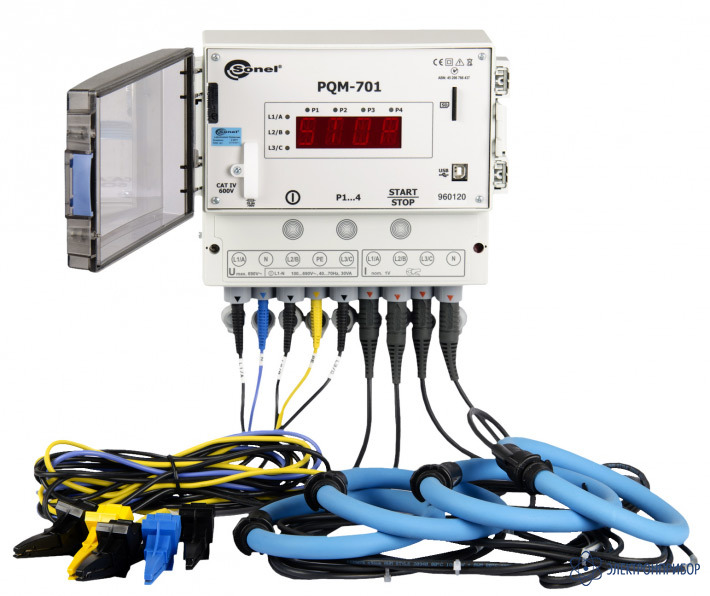

    1 PQM-701 - анализатор параметров качества электрической энергии PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)) и ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)), ГОСТ 32144-2013 (ГОСТ Р 54149-2010). 1 WMRUPQM701
    2 Адаптер для подключения к однофазной сети AZ-1 Адаптер подключения к однофазной сети AZ-1. 1 WAADAAZ1
    3 Беспроводной интерфейс OR-1 (USB) Предназначен для беспроводного соединения персонального компьютера и ряда моделей приборов SONEL с целью импорта результатов измерений. 1 WAADAUSBOR1
    4 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBU20K02
    5 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. WAKROYE20K02
    6 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 3 WAKROBL20K01
    7 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    8 Карта памяти SD 2 Гб. Расширение памяти с помощью карты SD 2 Гб. 1 #
    9 Кронштейн для установки на DIN-рейку Кронштейн для установки на DIN-рейку. 1 WAPOZUCH2
    10 Провод измерительный 2,2 м с разъемами «банан» черный Предназначен для проведения измерений приборами типа MRU-XXX. 3 WAPRZ2X2BLBB

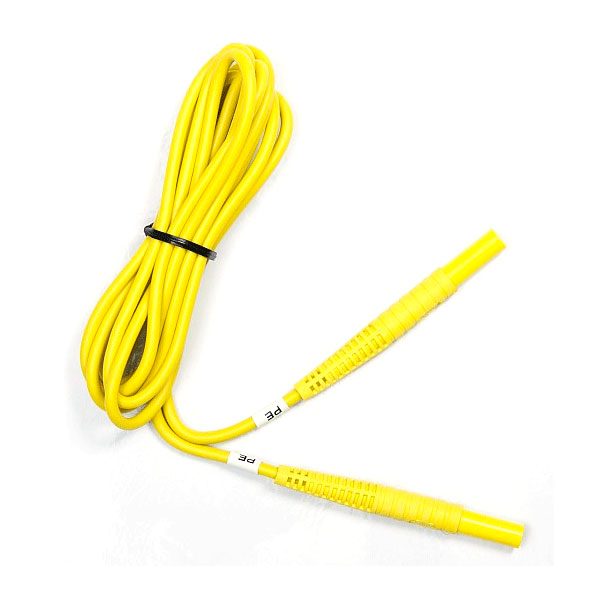

    11 Провод измерительный 2,2 м с разъёмами «банан» желтый Провод измерительный 2,2 м с разъёмами «банан» желтый. 1 -
