МПК-2, МПК 2

Приборы измерения показателей качества электрической энергии (ПКЭ)

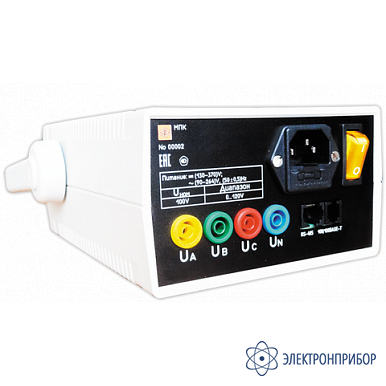

МПК2 — переносной прибор контроля качества электроэнергии

Код товара: 83768
  • 71684-18

    • Гарантия

      2 года

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      71684-18 до 28.06.2028

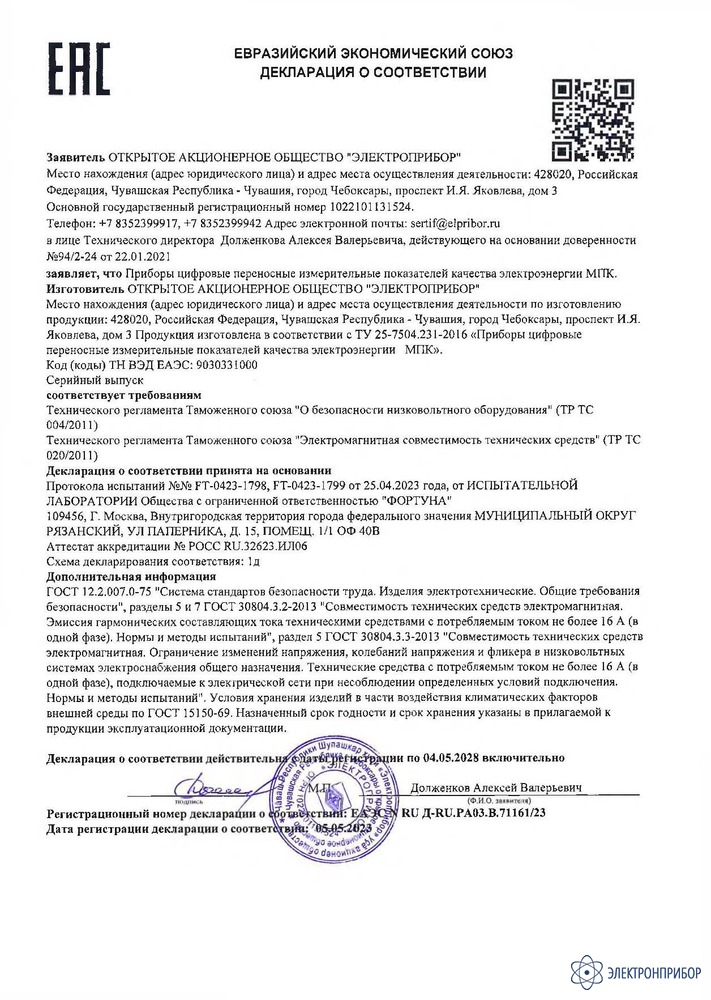

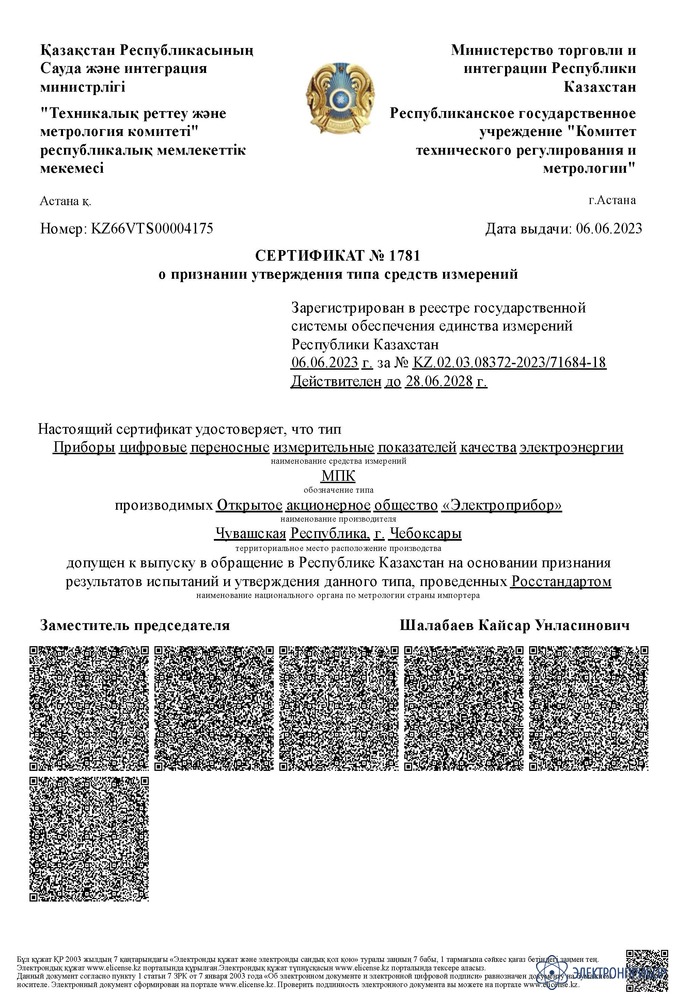

    Сертификаты

    Назначение переносного прибора контроля качества электроэнергии МПК2:

    Переносной прибор МПК2 предназначен для измерения показателей качества электроэнергии по напряжению с сохранением результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального астрономического времени. Расчет параметров качества электроэнергии осуществляется по классу А в соответствии с ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ IEC 61000-4-30-2017.

    Поддержка протокола цифровой подстанции МЭК 61850-8-1 (MMS)!

    Форма заказа

    МПКа – b – с – d – e – f – g, где:

    а – исполнение прибора в зависимости от габаритных размеров: МПК2 – прибор в габаритном размере 95×53×175 мм;

    b – номинальное значение входного измеряемого параметра:
    b1 – один параметр измерения (напряжение) - 100 В, 400 В – линейное напряжение или U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В) (коэффициент трансформации перепрограммируется через программу «Конфигуратор» или web-интерфейс);

    c – наличие интерфейса Ethernet: REО – наличие интерфейса Ethernet («оптика»); REC – наличие интерфейса Ethernet («витая пара»);

    d – наличие интерфейса RS485 (только для приборов, имеющих исполнение REC): х – указывается при отсутствии интерфейса RS485; RS – наличие интерфейса RS485;

    е – наличие семисегментных индикаторов: х – исполнение без семисегментных индикаторов;

    f – варианты зажимов:

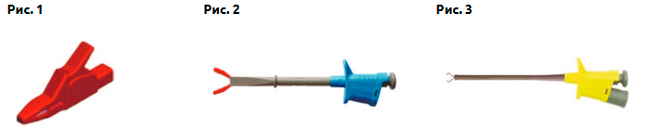

    А – вариант зажима 1 (рис. 1) – зажим типа «крокодил» длиной 92 мм и диаметром охвата до 32 мм;
    В – вариант зажима 2 (рис. 2) – зажим типа «крокодил» длиной 155 мм и диаметром охвата до 11,5 мм;
    С – вариант зажима 3 (рис. 3) – зажим типа «пинцет» длиной 159 мм и диаметром охвата до 4 мм;

    g – специальное исполнение: - при отсутствии параметра не заполняется; - МЭК 61850-9-2 – поддержка функций приема и выдачи данных измерений тока и напряжения по протоколу МЭК 61850-9-2 (только для МПК1).

  • Технические характеристики переносного прибора контроля качества электроэнергии МПК2:

    Параметр Значение
    Контроль качества электроэнергии ГОСТ 30804.4.30-2013 (Класс А), ГОСТ IEC 61000-4-30-2017 – Методы измерений ПКЭ;
    ГОСТ 32144-2013 – Нормы КЭ в системах электроснабжения общего назначения; ГОСТ 30804.4.7-2013 (Класс I) – Измерения гармоник и интергармоник;
    ГОСТ IEC 61000-4-15-2014 – Фликерметр;
    ГОСТ Р 8.655-2009 – Требования к средствам измерения ПКЭ;
    ГОСТ Р 8.689-2009 – Методы испытаний средств измерений ПКЭ
    С.к.з. напряжения (γ = ±0,1 %)* Положительное/отрицательное отклонение напряжения (Δ = ±0,1)*
    Частота; отклонение частоты (Δ = ±0,01)*
    Кратковременная/длительная доза фликера (δ = ±5 %)*
    Коэффициент n-ой** гармонической составляющей напряжения до 50 порядка (Δ = ±0,05)*
    Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (Δ = ±0,05)*
    Коэффициент несимметрии напряжений по обратной/нулевой последовательности (Δ = ±0,15)* Длительность провала напряжения (Δ = ±0,02)*
    Глубина провала напряжения (Δ = ±0,2)*
    Длительность прерывания напряжения (Δ = ±0,02)*
    Длительность временного перенапряжения (Δ = ±0,02)*
    Коэффициент временного перенапряжения (Δ = ±0,002)*
    Измерение параметров напряжения однофазной/трехфазной сети до 50-й гармоники ГОСТ 22261-94 – Средства измерений электрических и магнитных величин;
    ГОСТ Р 52931-2008 – Приборы контроля и регулирования технологических процессов;
    ГОСТ IEC 61010-1-2014 – Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
    Установившееся отклонение напряжения (Δ=±0,1)*
    Напряжение, меньшее номинала/большее номинала (γ=±0,1%)*
    С.к.з. напряжения: основной частоты; с учетом гармонических составляющих от 1 до 50 порядка (γ=±0,1%)*
    Коэффициент искажения синусоидальности кривой напряжения с учетом влияния всех гармоник до 50 порядка (Δ=±0,05)*
    С.к.з. n-ой** гармонической подгруппы напряжения, m-ой*** интергармонической центрированной подгруппы напряжения до 50 порядка (γ=±0,05%)*
    Суммарный коэффициент гармонических подгрупп напряжения (Δ=±0,0005)*
    Фазовый угол между 1-ой (составляющей основной частоты) и n-ой** гармонической составляющей напряжения до 50 порядка (Δ=±1-10)*
    Угол фазового сдвига между напряжениями (фазными/линейными) основной частоты (Δ=±0,1)*
    Значение напряжения прямой/обратной/нулевой последовательности (γ=±0,15 %)*
    * обозначение погрешностей: Δ – абсолютная; γ, % – приведенная
    ** номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7-2013
    *** номер интергармонической подгруппы m от 1 до 49 порядка в соответствии с ГОСТ 30804.4.7-2013
    Отображение информации
    Светодиодная индикация (единичные индикаторы) наличие фазного напряжения Ua, Ub, Uc
    напряжение питания
    ошибка чередования фаз
    Телеизмерение
    Входной сигнал В (фазное/линейное): 57,73/100; 230/400, U/100 (от 0 до 2,0∙Uном)
    Частота измерений входного сигнала напряжения, Гц: от 42,5 до 57,5 (коэффициенты трансформации перепрограммируются через программу «Конфигуратор» или web-интерфейс)
    Примечание: звуковая сигнализация при неправильном подключении фаз и нейтрали
    Время измерения 0,2 с (ток и напряжение), 1 с (частота)
    Гальваническая развязка по входным и выходным цепям, цепям питания
    Входное сопротивление
    по токовым цепям, не более
    по цепям напряжения, не менее
    0,02 Ом (1 А, 5 А)
    0,42 MOм (100 В), 1,66 MOм (400 В)
    Интерфейсы связи
    RS485 Количество: 0, 1; протоколы: Modbus RTU, Modbus RM, МЭК 60870-5-101 с меткой времени; разъем RJ9; скорость обмена по интерфейсу: 200, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.
    Ethernet

    Количество: 1; Ethernet 10/100BASE-TX (разъем RJ45) или Ethernet 100BASE-FX (разъем ST, длина волны 1300 нм); протоколы: МЭК 60870-5-104 с меткой времени, Modbus TCP, Modbus RM, МЭК 61850-8-1 (MMS)
    Удаленный человеко-машинный интерфейс HTTP (встроенный web-интерфейс)
    Интеграция в систему контроля показателей качества электроэнергии HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством)
    Часы реального времени
    Синхронизация времени NTP (RFC 5905)/PTP (IEEE `1588), погрешность хода часов не более ±1 сек. в сутки; при отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 15 суток;
    МЭК 60870-5-104, МЭК 60870-5-101, погрешность хода часов не более ±20 мс. в сутки
    Журнал событий / хранение результатов измерений
    Журналы событий Журнал системных событий – до 1000 событий с автоматической перезаписью более ранних событий при достижении максимума;
    журнал событий качества электроэнергии – до 100 тыс. событий с автоматической перезаписью более ранних событий при достижении максимума
    Хранение результатов измерений Во внутренней энергонезависимой памяти (в формате csv) в части показателей, измеряемых (усредняемых) на интервалах времени:
    10 с (частота и отклонение частоты);
    2 часа (длительная доза фликера);
    10 мин (для прочих показателей КЭ);
    10 мин (параметры напряжения, тока, электрической мощности и энергии)
    Глубина хранения не менее 90 полных суток (2160 часов) с автоматической перезаписью более ранних записей после исчерпания свободного места; запись в формате табличных файлов
    Протокол испытаний электрической энергии В соответствии с ГОСТ 32144-2013 и ГОСТ 33073-2014 за любой временной интервал не менее 90 суток (форматы pdf, ods)
    Питание
    Напряжение питания 220ВУ - от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока; - внутренний аккумулятор, время работы не менее 15 мин; возможно питание от измерит. цепи
    Мощность потребления от цепи питания, не более 10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц,
    10 Вт при питании от источника постоянного тока
    Перепрограммирование прибора (настройка)
    Перепрограммирование Через программу «Конфигуратор» (интерфейс Ethernet)
    через web-интерфейс (Ethernet)
    Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов
    Условия эксплуатации
    Рабочий диапазон температур От -40 до +55 °С (относительная влажность 95 % при +35 ºС)
    Пыле/влагозащита прибора IP41 (кейс IP68)
    Устойчивость к механическим воздействиям группа М7 по ГОСТ 30631-99
    Уровень индустриальных помех ГОСТ 30805.22-2013 для оборудования класса А
    Надежность и гарантия
    Межповерочный интервал 10 лет
    Средний срок службы, не менее 25 лет
    Средняя наработка на отказ 250000 ч
    Общие характеристики

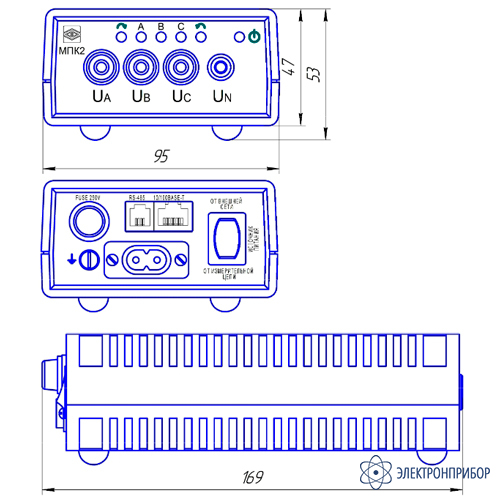

    Габаритные размеры прибора, мм 95×53×175
    Габаритные размеры кейса, мм 330×280×120
    Масса, кг, не более (без учета кейса, проводов и зажимов) 0,45

  • Комплект поставки МПК2

    № Наименование Количество
    1 Переносной прибор контроля качества электроэнергии МПК2 1
    2 Провода с зажимами для подключения входных сигналов типа «крокодил» или «пинцет» 4
    3 Кабель питания 1
    4 Преобразователь интерфейсов Ethernet - USB 1
    5 USB накопитель 1
    6 Измерительный кабель с «плоской» вилкой 1
    7 Патч-корд 2 м 1
    8 Кейс 1
    9 Руководство по эксплуатации 1
    10 Методика поверки 1
