АКЭ-2200, АКЭ 2200, АКЭ2200

Приборы измерения показателей качества электрической энергии (ПКЭ)

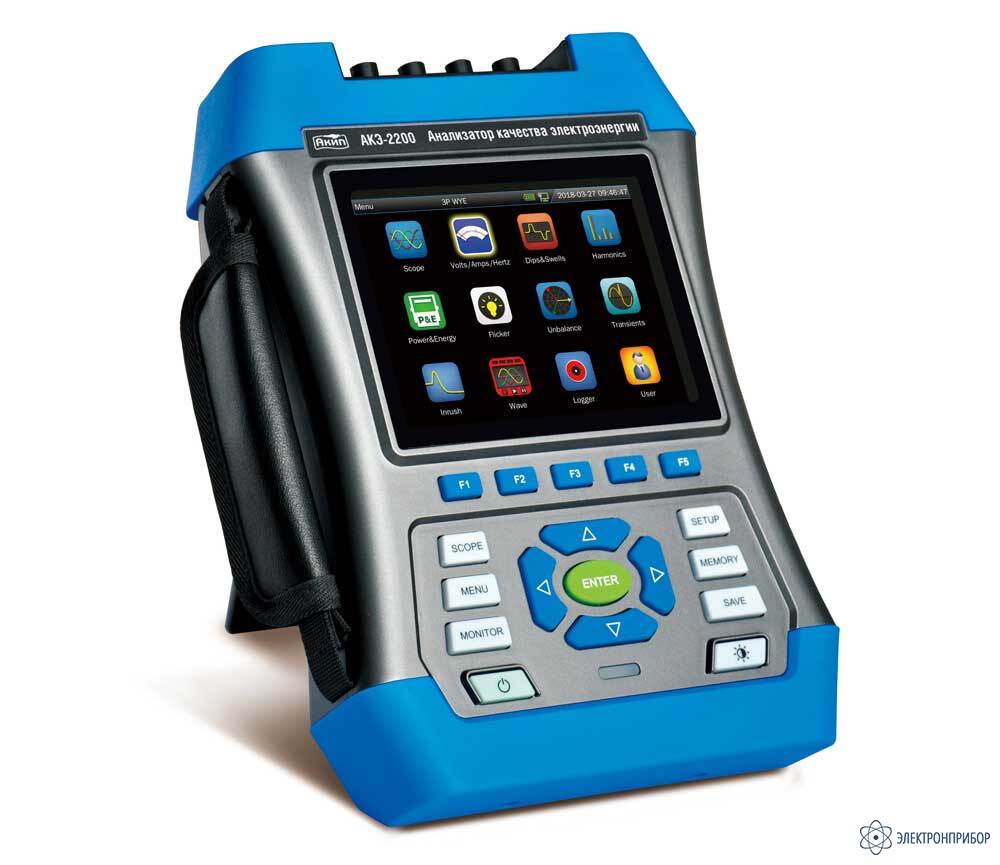

АКЭ-2200 — анализатор качества электрической энергии в однофазных и трехфазных электрических сетях

Код товара: 50294
  • 2-3 дня
    85760-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      85760-22 до 06.06.2027

    • Производитель

      АКИП

    Особенности анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200:

    • Класс А (АКЭ-2200), класс S (АКЭ-2100);
    • Входящее напряжение: 1…1000 В скз / 1…1400 В п-п;
    • Ток 0…6000 А (в зависимости от т/преобразователя);
    • Частотный диапазон АКЭ-2100: 50/60 Гц (до 50-й гармоники);
    • Частотный диапазон АКЭ-2200: 50/60 Гц (до 100-й гармоники) или 400 Гц (до 12-й гармоники);
    • Измерения в 1 фазных и 3-х фазных сетях (10 типов схем подключения);
    • Измерение переменного напряжения и силы переменного тока (RMS), частоты, мощности (активной, реактивной, полной), энергии (P, S, Q), коэффициент мощности;
    • Регистрация бросков пускового тока (6с…32м), анализ формы сигнала, быстроменяющихся переходных процессов;
    • Оценка качества энергии: напряжение RMS, асимметрия в фазах (разбаланс), частота, измерение гармоник напряжения/ тока, регистрация провалов, перенапряжений и прерываний напряжения;
    • Интервал выборки при регистрации 1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин;
    • Измерение несимметрии напряжения/ тока (U/I);
    • Измерение дозы фликера: кратковременная (Pst), длительная (Plt) (только в сетях 50/60 Гц);
    • Внутренняя память: 32 ГБ (АКЭ-2200), 8 ГБ (АКЭ-2100);
    • Интерфейсы: Wi-Fi (АКЭ-2200), USB (для подключения USB диска), LAN;
    • Цветной TFT ЖК-дисплей с подсветкой;
    • Универсальное питание.

  • Технические характеристики анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200:

    Параметр АКЭ-2100 АКЭ-2200
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (L1/A, L2/B, L3/C, N)
    Диапазон измерений 1 ...1000 В скз/1...1400 В п-п
    Максимальное разрешение 0.1 В 0.01 В
    Погрешность измерений (с.к.з.) 0.5% 0.1%
    Погрешность измерений (п-п) 0.5%
    Форма входного сигнала RMS (скз сигнала синусоидальной формы)
    Чередование фаз да
    РЕГИСТРАЦИЯ ОТКЛОНЕНИЙ, ПЕРЕНАПРЯЖЕНИЙ, ПРОВАЛОВ НАПРЯЖЕНИЯ
    Диапазон измерений 0...200 % от номинальных значений
    Разрешение 0.01 В
    Погрешность измерения 0.2%
    Пределы отклонений ± 30 % UN (с шагом 1%)
    Интервал регистрации 1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин
    РЕГИСТРАЦИЯ БРОСКОВ ТОКА
    Диапазон измерений 0...5000 А
    (в зав. от т/ преобразов.)    		 0...6000 А
    (в зав. от т/преобразов.)
    Погрешность измерения 0.2 % ... 3 %
    ИЗМЕРЕНИЕ СИЛЫ ТОКА (I1, I2, I3, IN)
    Диапазон измерений 0.1…5000 А
    (в зав. от т/ преобразов.)    		 0.1…6000 А
    (в зав. от т/ преобразов.)
    Максимальное разрешение 0.1 А 0.01 А
    Коэффициент трансформации 1 мВ/А …10 мВ/А
    Погрешность измерений (базовая) 1 % 0.1 %
    Погрешность клещей 0.2 %...3% (в зависимости от модели)
    Форма входного сигнала RMS (скз сигнала синусоидальной формы)
    Входной импеданс 50 кОм 100 кОм
    ИЗМЕРЕНИЕ ЭНЕРГИИ (АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ)
    Диапазон измерений 20 МВт 6000 МВт
    Максимальное разрешение 0.1 кВт
    Погрешность измерения 0.1 %
    ИЗМЕРЕНИЕ МОЩНОСТИ АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ (P, Q, S)
    Диапазон измерений 0…200 ГВт*ч В зависимости от диапазона U/I
    Разрешение 10 Вт*ч
    Погрешность измерения 1.5% + 10 ед. счета
    КОЭФФИЦИЕНТ МОЩНОСТИ (COS φ)
    Диапазон измерений 0...1
    Разрешение (ο) 0.01
    Погрешность измерения (ο) 5%
    ГАРМОНИКИ (НАПРЯЖЕНИЕ И ТОК)
    Диапазон измерений 1…50 (50/ 60 Гц) 1…100 (50/ 60 Гц) / 1…12 (400 Гц)
    Разрешение 0.1%
    Погрешность измерения 0.1%
    ЧАСТОТА
    Диапазоны частот 42.5…57.5 / 51…69 Гц 42.5…57.5 / 51…69 / 320…480 Гц
    Разрешение 0.01 Гц
    Погрешность 0.01 Гц
    ФЛИКЕР (50/60 ГЦ)
    Доза фликера 0...20
    Разрешение 0.01
    Погрешность 5%
    ОБЩИЕ ДАННЫЕ
    Дисплей TFT 320х240, диагональ 15 см TFT 640х480, диагональ 15 см
    Внутренняя память 8 ГБ 32 ГБ
    Разрядность АЦП 16-разрядов
    Дискретизация (ск. выборки) 20 Квыб/с 163.84 Квыб/с
    Условия эксплуатации 0°C … +40°C, относительная влажность < 80 %
    Питание От встроенного аккумулятора или сети (через адаптер питания)
    Аккумулятор 7.4 В / 4.4 Ач 7.4 В / 5.2 Ач
    Адаптер АС 90...264 В/DC 9 В 2.2 А АС 100...240 В/ DC 12 В 2 А
    Время работы от аккумулятора 7 ч 8 ч
    Время заряда аккумулятора 6 ч 6 ч
    Интерфейсы USB-Host*, LAN USB-Host*, LAN, Wi-Fi
    Исполнение 600 В кат IV. 1000 В кат III
    Габаритные размеры 270x190x66 262x173x66
    Масса 1.6 кг 2 кг

    *USB интерфейс используется только подключения USB-Flash носителя и передачи данных на него с прибора. Для последующего анализа на ПК.

  • Комплект поставки АКЭ-2200

    № Наименование Количество
    1 Анализатор качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200 1
    2 Измерительные провода (черный, синий, красный, зеленый, желтый) 5
    3 Зажимы (Крокодил) 5
    4 Сетевой адаптер питания 1
    5 Соединительный кабель 220В 1
    6 Сумка для переноски 1
    7 Ручка ремешок 1
