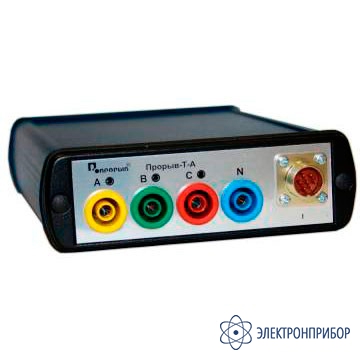

Прорыв-Т-А прибор для измерения показателей качества электрической энергии
Код товара: 38150-
-
Гарантия
5 лет
-
Межповерочный интервал
4 года
-
Госреестр СИ РФ
58232-14 до 17.06.2029
-
Реестр промышленной продукции РФ
10630629
Назначение прибора для измерения показателей качества электрической энергии Прорыв-Т-А:
Прибор для измерения показателей качества электрической энергии Прорыв-Т-А предназначен для измерения и регистрации характеристик напряжения, силы тока, активной, реактивной и полной мощности, а также временных характеристик и показателей качества электрической энергии в соответствии с ГОСТ 33073-2014, ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс А, ГОСТ IEC 61000-4-30-2017 (пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.10, 5.11, 5.12), класс А, в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.
-
-
Технические характеристики прибора для измерения показателей качества электрической энергии Прорыв-Т-А:
Параметр Значение Электропитание приборов осуществляется напряжением переменного тока в диапазоне от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц Мощность, потребляемая прибором по цепям питания не более 2 В·А Номинальное значение измеряемого фазного/междуфазного напряжения Uном определяется схемой подключения и может составлять 220/(220·) В;
(100/ ) /100 ВНоминальное значение измеряемого среднеквадратического значения силы тока Iном определяется подключенными токоизмерительными клещами и может составлять 5 А
250 А
800 А
3000 АНоминальное значение частоты электропитания fnom 50 Гц Предельные значения полной однофазной, трехфазной электрической мощности в заданной полосе частот S(f), В·А 3300 (при Iном = 5 А)
99000 (при Iном = 250 А)
316800 (при Iном = 800 А)
1188000 (при Iном = 3000 А)Предельные значения активной однофазной, трехфазной электрической мощности в заданной полосе частот P(f), В·А 3300 (при Iном = 5 А)
99000 (при Iном = 250 А)
316800 (при Iном = 800 А)
1188000 (при Iном = 3000 А)Предельные значения реактивной однофазной, трехфазной электрической мощности в заданной полосе частот Q(f), В·А 3300 (при Iном = 5 А)
99000 (при Iном = 250 А)
316800 (при Iном = 800 А)
1188000 (при Iном = 3000 А)Рабочие условия эксплуатации:
- температура окружающей среды
- относительная влажность
- атмосферное давление
от -40 °C до +55 °C;
не более 90 % при 30 °C;
от 70 кПа до 106,7 кПаГабаритные размеры (ДхШхВ) не более 188х114х40 мм Средний срок службы не менее 10 лет Средняя наработка на отказ не менее 70000 ч Метрологические характеристики Наименование характеристики Диапазон измерений Пределы допускаемой погрешности:
абсолютной Δ
относительной d, %
приведенной γ, %Среднеквадратическое значение напряжения U, В от 0,1·Uном до 1,5·Uном;
Uном определяется схемой подключения;
Uном=220/ (220·√3) или
Uном =100/√3/(100)±0,1 (γ) (приведенная к номинальному значению напряжения) Установившееся отклонение напряжения dUy, % от -20 до +20 ± 0,2 (Δ) Положительное отклонение напряжения dU+, % от 0 до 50 ±0,1 (Δ) Отрицательное отклонение напряжения dU--, % от 0 до 90 ±0,1 (Δ) Частота переменного тока f, Гц от 42,5 до 57,5;
номинальное значение измеряемого значения частоты fnom=50 Гц±0,01 (Δ) Отклонение частоты Δf, Гц от -7,5 до +7,5 ±0,01 (Δ) Коэффициент несимметрии напряжения по обратной последовательности K2U, % от 0 до 25 ±0,15 (Δ) Коэффициент несимметрии напряжения по нулевой последовательности K0U, % от 0 до 25 ±0,15 (Δ) Суммарный коэффициент гармонических составляющих напряжения KU, % от 0 до 25 ±0,05 (Δ) при KU < 1,0 % ±5 (d) при KU ≥ 1,0 % Коэффициент n-ой (n от 2 до 50) гармонической составляющей напряжения KU(n), % от 0 до 25 ±0,05 (Δ) при KU(n) < 1,0 % ±5 (d) при KU(n) ≥ 1,0 % Коэффициент m-ой (m от 1 до 49) интергармонической составляющей напряжения KUig(m), % от 0 до 25 ±0,05 (Δ) при KUig(m) < 1,0 % ±5 (d) при KUig(m) ≥ 1,0 % Угол фазового сдвига между основными гармоническими составляющими входных напряжений ϕU, 0 от -180 до +180 ±1 (Δ) Кратковременная доза фликера Pst, отн. ед. от 0,2 до 10,0 ±5 (d) Длительная доза фликера Plt, отн. ед. от 0,2 до 10,0 ±5 (d) Длительность провала напряжения Δtп, с от 0,01 до 60,00 ±0,01 (Δ) Глубина провала напряжения dUпр, % от 10 до 100 ±0,1 (Δ) Длительность временного перенапряжения ΔtперU, с от 0,01 до 60,00 ±0,01 (Δ) Остаточное напряжение Ures, В от 10 до 200 ±0,1 (γ) (приведенная к номинальному значению напряжения Uном) Длительность1) прерывания напряжения Δtпр, с от 0,01 ±0,01 (Δ) Среднеквадратическое значение силы переменного тока I, А от Iмин до 1,2·Iном (при Iном = 5 А от Iмин до 2·Iном)
Iном определяется подключенными токоизмерительными клещами;
При Iном=5 А Iмин =0,1 А;
При Iном=250 А Iмин =10 А;
При Iном=800 А Iмин =50 А;
При Iном=3000 А Iмин =250 А.±1,0 (γ) (приведенная к максимальному значению силы тока) Коэффициент искажения синусоидальности кривой тока (суммарный коэффициент гармонических составляющих тока) KI, % от 0 до 25 ±0,15 (Δ) при KI < 3,0 % ±5 (d) при KI ≥ 3,0 % Коэффициент n-й (n от 2 до 50) гармонической составляющей тока KI(n), % от 0 до 25 ±0,15 (Δ) при KI(n) < 3,0 % ±5 (d) при KI(n) ≥ 3,0 % Коэффициент m-й (m от 1 до 49) интергармонической составляющей тока KIig(m), % от 0 до 25 ±0,15 (Δ) при KIig(m) < 3,0 % ±5 (d )при KIig(m) ≥ 3,0 % Угол фазового сдвига между основными гармоническими составляющими входных токов ϕI, 0 от -180 до +180 ±3 (Δ) Фазовый угол между составляющими тока и напряжения ϕUI, 0 от -180 до +180 ±3 (Δ) Полная электрическая мощность в заданной полосе частот S(f), В·А от (Iмин·U) до (1,2·Iном·U) (при Iном = 5 А
от (Iмин·U) до (2·Iном·U))±3 (γ) (приведенная к Uном· Iмакс) Активная электрическая мощность в заданной полосе частот P(f), Вт от (Iмин·U) до (1,2·Iном·U) (при Iном = 5 А
от (Iмин·U) до (2·Iном·U))±3 (γ) (приведенная к Uном· Iмакс) Реактивная электрическая мощность в заданной полосе частот Q(f), вар от (Iмин·U) до (1,2·Iном·U) (при Iном = 5 А
от (Iмин·U) до (2·Iном·U))±3 (γ) (приведенная к Uном· Iмакс) Информационные сигналы в электрической сети от Uном, % от 0 до 15 ±0,1 (γ) (приведенная к номинальному значению напряжения Uном) Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» - ±6·10-6 (δ) (±0,5 с/сут) (основная погрешность) Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» - ±6·10-6 (δ) (±0,5 с/сут) на каждые 10 ºС изменения температуры окружающей среды (дополнительная погрешность) Пределы дополнительной температурной погрешности приборов при измерении параметров, приведенных в таблице 2 - 1/2 предела допускаемой основной погрешности на каждые 10 °C изменения температуры окружающей среды Примечание: 1) При работе от источника бесперебойного питания ИБП-1. -
Комплект поставки Прорыв-Т-А
№ Наименование Количество 1 Прибор для измерения показателей качества электрической энергии Прорыв-Т-А 1 2 Клещи токоизмерительные (тип и количество токовых датчиков зависит от модификации прибора) 4 3 Кабель электропитания 1 4 Кабель для электропитания от измеряемого переменного напряжения 1 5 Кабель соединительный для подключения к измерительным входам напряжения 4 6 Зажим типа «крокодил» 4 7 Преобразователь интерфейса RS485-USB 1 8 Внешняя активная антенна (GPS/ГЛОНАСС) 1 9 Руководство по эксплуатации 1 10 Формуляр 1 11 Программное обеспечение «ПРОРЫВ» 1 12 Руководство пользователя 1 13 Методика поверки 1 14 Упаковочная коробка 1 15 Кожух защитный электроизоляционный 1 -
