АКЭ-820, АКЭ 820, АКЭ820

Приборы измерения показателей качества электрической энергии (ПКЭ)

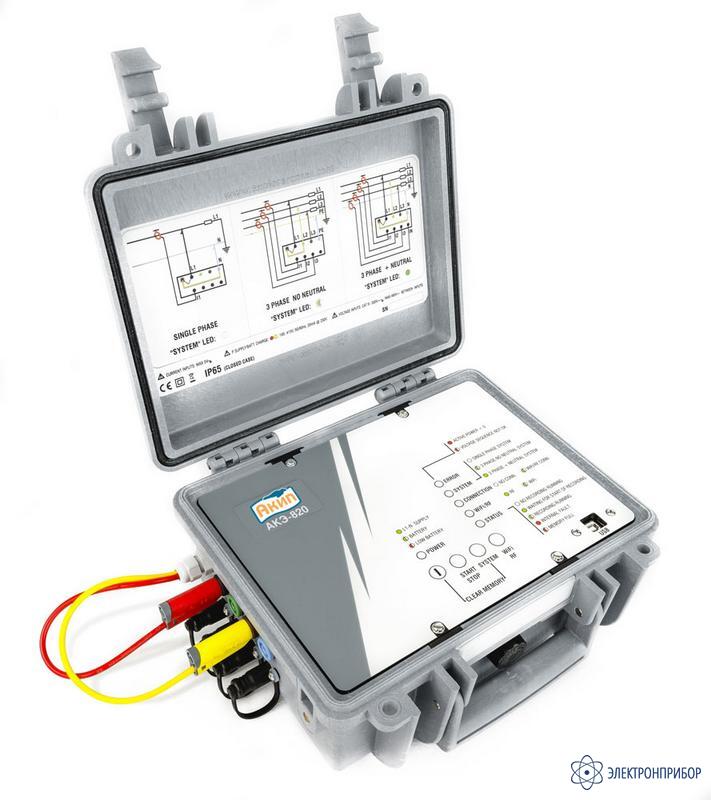

АКЭ-820 — микропроцессорный регистратор-анализатор показателей качества электрической энергии

Код товара: 44570
  • 73807-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      73807-19 до 22.01.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности микропроцессорного регистратор-анализатора показателей качества электрической энергии АКЭ-820:

    • Проведение измерений в 1 фазных и 3-х фазных сетях;
    • Измерение напряжения и силы постоянно тока;
    • Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии;
    • Измерение и регистрация аномалий напряжения с разрешением 10 мс (перенапряжений, провалов и пропадания напряжения);
    • Измерение гармоник напряжения и тока (до 49-й гармоники);
    • Определение правильности подключения и порядка чередования фаз. Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, регистрация провалов, перенапряжений;
    • Непрерывная регистрация сразу 383 параметров;
    • Непосредственный анализ данных, построение графиков, векторных диаграмм тока, напряжения и гистограмм гармоник при подключении к планшету или смартфону;
    • Внутренняя память для регистрации данных 8 Мб;
    • Интерфейс USB и WiFi (поддержка ОС Windows, iOS, Android);
    • Универсальное питание от линии + встроенный аккумулятор;
    • Водонепроницаемый жесткий футляр для переноски.

  • Технические характеристики микропроцессорного регистратор-анализатора показателей качества электрической энергии АКЭ-820:

    Параметр Значение
    Переменное напряжение
    Диапазон измерений 10 ...265 В (Ф - Н ) / 10 ... 460 В (Ф - Ф);
    Разрешение 0,1 В
    Погрешность Ф - Н: ± (0,5 % + 0,2 В ) / Ф - Ф: ± (1 % + 0,2 В)
    Форма входного сигнала Произвольная форма ( TRMS )
    Постоянное напряжение
    Диапазон измерений 10...265 В
    Разрешение 0,1 В
    Погрешность ± (0,7 % + 0,4 В)
    Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (Ф-Н)
    Диапазон измерений 15 ... 265 (Ф - Н)
    Минимальная длительность аномалий 10 мс (при 50 Гц)
    Разрешение 0,2 В
    Погрешность измерения ± (1 % + 2 ед.сч.)
    Пределы отклонений ± 30 % UN (с шагом 1%)
    Интервал регистрации 5, 10, 30 с; 1, 2, 5, 10, 15 , 60 мин
    Сила тока (l1, l2, l3)
    Диапазон измерений тока DC / AC 10 ...1000 А ( токовые клещи 1 мВ /А ) - опция AC 1... 1000 А (токовая петля 85 м к В/А )
    Максимальное разрешение 1 А
    Коэффициент трансформации 1 В = предел измерения по току
    Защита от перегрузки по входу 10 В
    Погрешность измерения DC / AC ± 0, 7 % / 0,5 % (стандартные клещи), AC ± 0,5 % (токовая петля)
    Интервал регистрации 5, 10, 30 с; 1, 2, 5, 10, 15 , 60 мин
    Измерение мощности постоянного тока
    Диапазон измерений 0 – 9,999 МВт (диапазон зависит от типа используемых токовых клещей, U изм > 200 В)
    Максимальное разрешение 1 Вт
    Погрешность измерения ± (1 % + 5 Вт...5 кВт) в зависимости от диапазона
    Измерение мощности активной, реактивной, полной (P,Q,S)
    Диапазон измерений 0 – 9,999 МВт (диапаз он зависит от типа используемых токовых клещей , U изм > 200 В, cos ± = 1 )
    Максимальное разрешение 1 Вт
    Погрешность измерения ± ( 0,7 % + 3 Вт...3 кВт ) в зависимости от диапазона
    Измерение энергии (активной, реактивной, полной)
    Диапазон измерений 0 – 9,99 9 МВт * ч (диапазон зависит от типа используемых токовых клещей, U изм > 200 В, cos ± = 1)
    Максимальное разрешение 1 Вт * ч
    Погрешность измерения ± (0,7 % + 3 Вт * ч...3 кВт * ч) в зависимости от диапазона
    Коэффициент мощности ( COS φ)
    Диапазон измерений 0,20...0,50/ 0,50...0,80/ 0,80...1,00
    Разрешение (º) 0,01
    Погрешность измерения (º) ± 0,6 / ± 0,7 / ± 1
    Гармоники (напряжение и ток)
    Диапазон измерений DC ...25 / 26...33 / 34... 49 гармоники
    Разрешение 0,1 В/ 0,1 А
    Погрешность измерения ± (5% + 2 ед.сч.) / ± (10% + 2 ед.сч.) / ± (1 5 % + 2 ед.сч.)
    Частота
    Основная гармоника 42,5 – 69,0 Гц
    Разрешение 0,1 Гц
    Погрешность ± (0,2 % + 0,1 Гц)
    Общие данные
    Память 8 Мб
    Регистрация данных Максимальное количество:
    - Регистрируемых параметров 383
    - Аномалий напряжения 65530
    Длительность регистрации Стандартно ( 383 параметра ): более 30 дней с интервалом усреднения 10 мин (интеграционный период IP )
    Интерфейс Порт USB для связи с ПК ( Windows ). WiFi для связи с ПК, планшетами и смартфонами ( iOS , Android )
    Условия эксплуатации 0 °С ... +40 °С, относительная влажность < 80 %
    Напряжение питания Li-ION батарея (время работы 1 час) или подключение в линию 100 – 415 В, 50/ 60 Гц
    Исполнение Кат. IV ~300 В (Ф - З), максимум 460 В между входами; двойная изоляция, защита от загрязнений – класс 2
    Габаритные размеры 245 х 210 х 110 мм
    Масса 1,5 кг

  • Комплект поставки АКЭ-820

    № Наименование Количество
    1 Микропроцессорный регистратор-анализатор показателей качества электрической энергии АКЭ-820 1
    2 Гибкие токовые петли (до 1 000А / 85 мВ; d 174 мм) 4
    3 Провод с зажимом - «Крокодил» (2 м) 4
    4 Магнитный держатель ( IEC 606) 1
    5 ПО « TopView » ( СD - диск) 1
    6 USB - кабель 1
    7 Аккумулятор (Установлен) 1
    8 Транспортная сумка 1
    9 Руководство по эксплуатации 1
