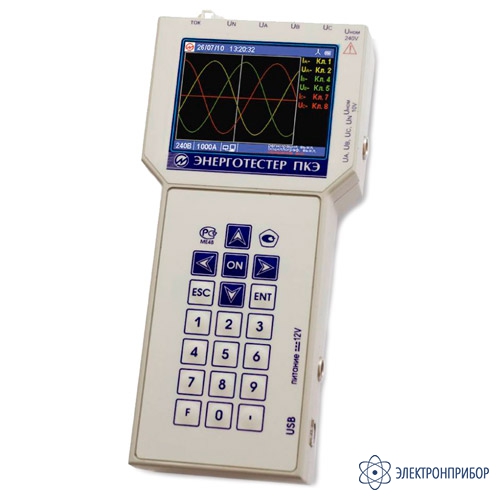

Энерготестер-ПКЭ А-А1, Энерготестер ПКЭ А А1
Энерготестер ПКЭ-А-А1 прибор для измерений показателей качества электрической энергии
Код товара: 28796-
-
Гарантия
1.5 года
-
Межповерочный интервал
4 года
-

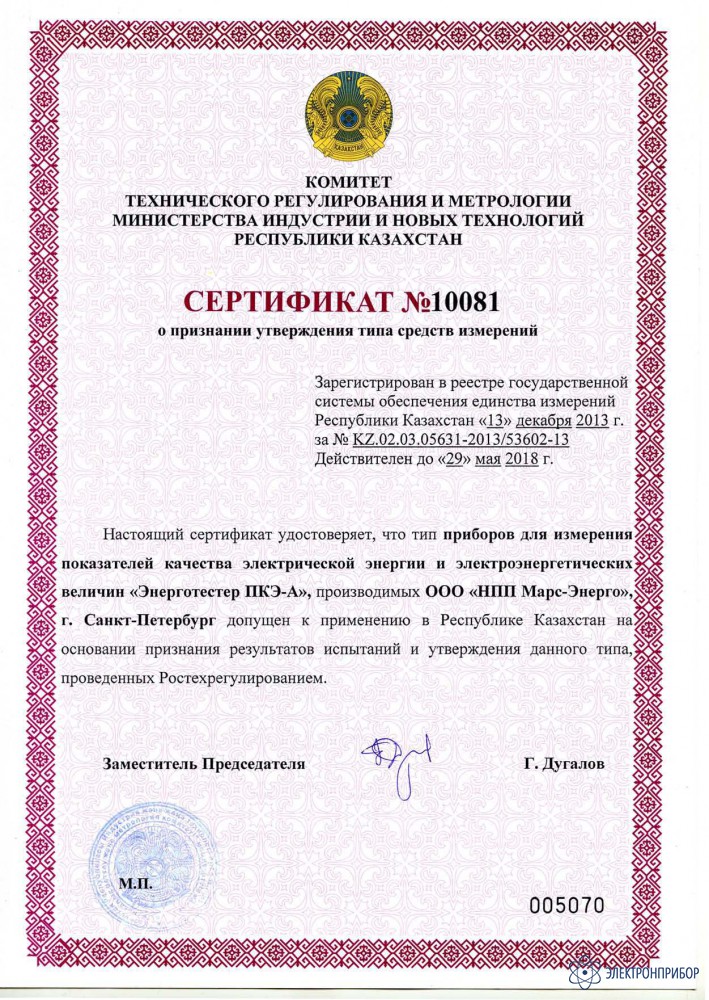

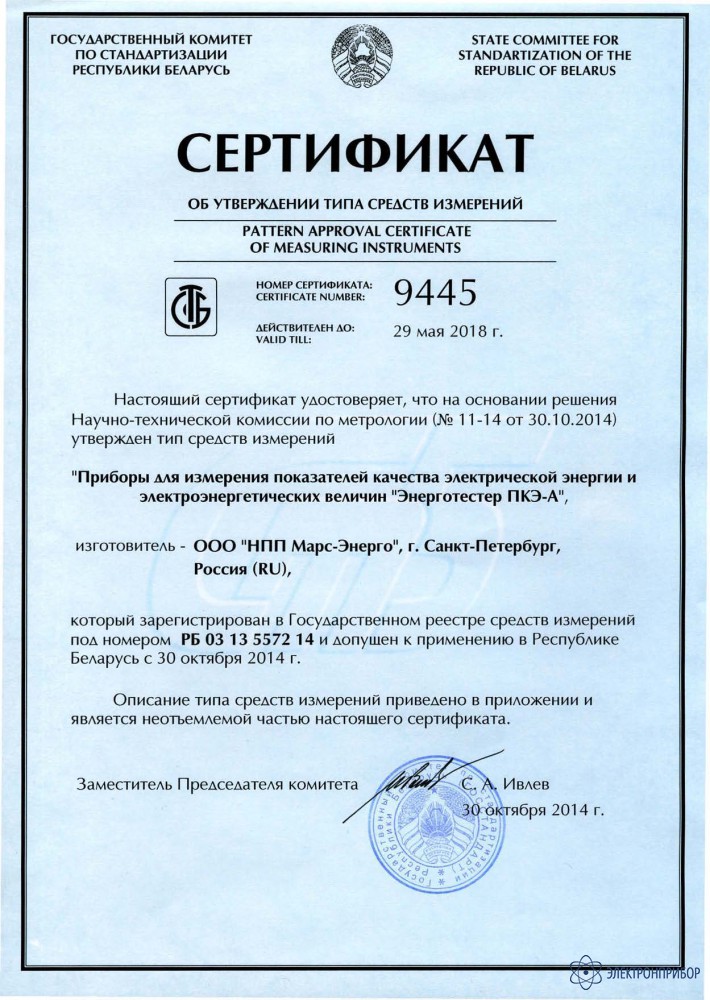

Госреестр СИ РФ
53602-13 до 30.03.2028
-
Производитель
Описание прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А-А1:
Энерготестер ПКЭ-А-А1 -анализатор ПКЭ по новым ГОСТ 32144-2013, и ГОСТ 30804.4.30-2013 класс А, измеритель и регистратор в одном приборе.
Область применения прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А-А1:
- Измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности и энергии;
- Проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
- Проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
- Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
- Измерения потерь электроэнергии.
Энерготестер ПКЭ-А-А1 обеспечивает регистрацию с последующей передачей на персональный компьютер (ПК):
- Статистических данных по ПКЭ:
Количество измерений ПКЭ, попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток, при этом интервал усреднения для отклонения частоты составляет 10 с., для остальных ПКЭ 3 с., 10 мин., 2 ч глубина регистрации - 512 суток;
- Значений и длительностей провалов напряжения и перенапряжений;
- Значений кратковременной дозы фликера при интервале времени измерения 10 мин.;
- Значений ПКЭ по ГОСТ Р 51317.4.30 и параметров электрической сети со временем усреднения 3 сек., 10 мин. и 2 ч., глубина регистрации, не менее:
- 36 часов для времени усреднения 3 с,
- 12 месяцев при времени усреднения 10 мин,
- 4 месяца при времени усреднения 2 ч;
- Регистрация данных, поступающих непосредственно с АЦП, с частотой 10 кГц (3 фазы напряжения и 3 фазы тока) в режиме записи цифровой осциллограммы, длительность регистрации - 1 час при отсутствии других архивов).
-
-
Наименование варианта Диапазоны измерений тока Энерготестер ПКЭ-А-А1 «10А» 100мА÷15А Iном=10А Энерготестер ПКЭ-А-А1 «100А» 1А÷150А Iном=100А Энерготестер ПКЭ-А-А1 «1000А» 10А÷1200А Iном=1000А Энерготестер ПКЭ-А-А1 «10А+1000А» 100мА÷15А Iном=10А, 10А÷1200А Iном=1000А Энерготестер ПКЭ-А-А1 «10А+100А/1000А» 100мА÷15А Iном=10А, 1А÷150А Iном=100А, 10А÷1200А Iном=1000А Энерготестер ПКЭ-А-А1 «10А + 100А» 100мА÷15А Iном=10А, 1А÷150А Iном=100А Энерготестер ПКЭ-А-А1 «100А + 1000А» 1А÷150А Iном=100А, 10А÷1200А Iном=1000А Энерготестер ПКЭ-А-А1 «10А /100А/1000А» 100мА÷15А Iном=10А, 1А÷150А Iном=100А, 10А÷1200А Iном=1000А Энерготестер ПКЭ-А-А1 «3000А» 3А÷450А Iном=300А, 30А÷4500А Iном=3000А Энерготестер ПКЭ-А-А1 «10А+3000А» 100мА÷15А Iном=10А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А Энерготестер ПКЭ-А-А1 «100А+3000А» 1А÷150А Iном=100А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А Энерготестер ПКЭ-А-А1 «10А+100А+1000А+З000А» 100мА÷15А Iном=10А, 1А÷150А Iном=100А, 10А÷1200А Iном=1000А, 3А÷450А Iном=300А,
30А÷4500А Iном=3000АТехнические характеристики прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А-А1:
Измеряемые величины Диапазоны измерений Пределы и вид допускаемой основной погрешности измерений Примечание Среднеквадратическое значение напряжения переменного тока [U], В от 0,0 Uн до 2 Uн Относительная, %
±[0,1 +0,01 (Uo/U-1)]Класс А по ГОСТ Р 51317.4.30 Среднеквадратическое значение основной (первой) гармонической составляющей напряжения [U1], В от 0,0 Uн до 2 Uн Относительная, %
±[0,1 +0,01 (Uo/U1—1)]- Напряжение постоянного тока [UD], В от 0,0 Uн до 2 Uн Относительная, %
±[0,2+0,02(Uн/UD-l)]- Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус от 0 до 360 Абсолютная, градус ±0,1 0,1 Uн ≤ U ≤ 1,5 Uн Частота переменного тока [f1], Гц от 42,5 до 75 Aбсолютная, Гц ±0,01 0,1Uн< U<2 Uн
Класс А по ГОСТ Р 51317.4.30Отклонение частоты, Гц от -7,5 до 25 Aбсолютная, Гц ±0,01 0,1Uн< U<2 Uн
Класс А по ГОСТ Р 51317.4.30Отрицательное отклонение напряжения, % от Uo от 0 до 100 Aбсолютная, % от Uo ±0,1 Положительное отклонение напряжения, % от Uo от 0 до 100 Aбсолютная, % от Uo ±0,1 Установившееся отклонение напряжения, % от Uo от -100 до 40 Aбсолютная, % от Uo ±0,1 Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, % от 0 до 20 Aбсолютная, % ±0,15 Суммарный коэффициент гармонических составляющих напряжения [КU]**, % от 0 до 100 - 0,1U н ≤ U ≤ 1,5 U н UMAX* 2,8 Uн
Класс А по ГОСТ Р 51317.4.30Aбсолютная, % ±0,05 КU < 1,0 Oтносительная, % ±5,0 КU > 1,0 Коэффициент гармонической составляющей напряжения порядка h [KU(h)]**, % от 0 до 50 - 0,1U н ≤ U ≤ 1,5 U н UMAX* 2,8 Uн;
h от 2 до 50
Класс А по ГОСТ Р 51317.4.30Aбсолютная, % ±0,05 КU(h) < 1,0 Oтносительная, % ±5,0 КU(h) ≥ 1,0 Среднеквадратическое значение напряжения интергармонической центрированной подгруппы порядка h [Usgh], В от 0 до 0,15 Uн - 0,1U н < U < 1,5 U н UMAX* 2,8 Uн;
h от 2 до 50
Класс А по ГОСТ Р 51317.4.30Aбсолютная, В ± 0,0005 U0 Usg,h ≤ 0,01 U н Oтносительная, % ± 5 Usg,h ≥ 0,01 U н Среднеквадратическое значение напряжения информационных сигналов в электрических сетях (напряжение сигналов передавае¬мых по электрическим сетям) при заданной несущей частоте от 0,1 до 3 кГц, [Us], В от 0 до 0,3 Uн - 0,1U н < U < 1,5 U н UMAX* 2,8 Uн
Класс А по ГОСТ Р 51317.4.30Aбсолютная, В ± 0,0015 U0 Us ≤ 0,03 U н Oтносительная, % ± 5,0 Us ≥ 0,03 U н Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В от 0 до 2 Uн Абсолютная, В ±0,0015 U0 - Остаточное напряжение (при провале), В от 0,01 Uн до 1,1 Uн Oтносительная, % ±[0,l±0,01(Uo/U-l)] Класс А по ГОСТ Р 51317.4.30 Остаточное напряжение (при прерывании), В от 0,01 Uн до 0,2 Uн Oтносительная, % ±[0,l±0,01(Uo/U-l)] Глубина провала напряжения, % от 10 до 100 Aбсолютная, % ±0,2 Длительность прерывания напряжения, с От 0,01 с до 60 мин Aбсолютная, с ±0,2 Длительность провала напряжения, с от 0,02 с до 600 с Aбсолютная, с ±0,02 Максимальное значение напряжения при перенапряжении, В от 1,1 Uн до 2 Uн приведенная, % от Uo ±0,2 Длительность временного перенапряжения, с от 0,02 с до 600 с Aбсолютная, с ±0,02 Класс А по ГОСТ Р 51317.4.30 Кратковременная доза фликера, отн.ед. от 0,2 до 10 Oтносительная, % ±5,0 Длительная доза фликера, отн. ед от 0,2 до 10 Oтносительная, % ±5,0 Текущее время - Aбсолютная, с ±0,005 При синхронизации с Международной шкалой координированного Aбсолютная, с/сут ±0,5 При отсутствии синхронизации с UTC. При температуре от -20 до 55 °С Примечания:
1. Uн - номинальное напряжение Прибора, определяемое выбранным диапазоном измерения из ряда 240 В, 60 В, 10 В для фазных и из ряда 415 В, 104 В, 17,3 В для межфазных напряжений.
Uo- опорное напряжение по ГОСТ Р 54149—2010 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от Uн.
2. * UMAX - максимальное мгновенное значение напряжения, при котором Прибор индицирует и регистрирует перегрузку.
** Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ Р 51317.4.30, ГОСТ Р51317.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения.
Дополнительные технические характеристики прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А-А1:
Измеряемые величины Диапазоны измерений Пределы и вид допускаемой основной погрешности измерений Примечание Среднеквадратическое значение силы переменного тока (I), А - Oтносительная, % - от 0,0 Iн до 2Iн ±[0,1+0,01(Iн/I-1)]I
±[0,2+0,02(Iн/I-1)]II
±[0,5+0,05(Iн/I-1)]IIIот 0,05 Iн до 2Iн ±[1,0+0,05(Iн/1-1)]IV
±[2,0+0,1 (Iн/I-1)]VСреднеквадратическое значение основной (первой) гармоники тока (I1), А - Oтносительная, % - от 0,0 Iн до 2Iн ±[0,1+0,01(Iн/I1-1)]I
±[0,2+0,02(Iн/I1-1)]II
±[0,5+0,05(Iн/I1-1)]IIIот 0,05 Iн до 2Iн ±[1,0+0,05(Iн/I1-1)]IV
±[2,0+0,1 (Iн/I1-1)]VУгол фазового сдвига между основными гармоническими составляющими от 0 до 360 Aбсолютная, граду
±0,2 I II±0,5III IV V0,2 Iн ≤ I ≤ 2 Iн 0,2 Uн≤ U ≤ 2Uн Активная электрическая мощность [Р], Вт от 0,01Рн до 2,25Рн Oтносительная, % Pн = Qн = Sн = Uн*Iн;
0,1 Uн ≤U ≤1,5Uн±0,1 I ±0,2 II ±0,5 III ±1,0 IV; ±2,0 V
±0,2 I ±0,4II ±1,0 IIIKp = 1 0,05 Iн < I< 1,5 Iн
0,01 Iн < I < 0,05 Iн±0,15 I ±0,3 II ±1,0 III ±2,0 IV ±4,0 V
±0,25 % I ±0,5 % II0,5 < |Kp| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн 0.02 Iн ≤I ≤0.1 Iн±[0,25+0,02(Pн/P -1)] I
±[0,5+0,05(Pн/P -1)] II
±[1,0+0,1(Pн/P-1)] III
±[2,0+0,1(Pн/P-1)] IV0,2 ≤ |KP| < 0,5
0.1 IH≤I≤1.5 IнРеактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар, от 0,01 Qн до 2,25 Qн Oтносительная, % 0,1 Uн≤U≤1,5Uн ±0,2 I±0,5 II ±1,0 III ±2,0 IV,V
±0,3 I ±0,75 II ±1,5 IIIKRP = 1
0,05 Iн≤I≤ 1,5 Iн
0,02 Iн≤I≤0,05 Iн±0,2 I ±0,5 II ±1,0 III ±2,0 IV ±4,0 V
±0,3 I ±0,75 II ±1,5 III0,5 < |KRP| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн
0.05 Iн ≤I ≤0,1 Iн±0,3 I ±0,75 II ±1,5 III ±2,5 IV ±4,0 V 0,25 ≤|KRP|≤ 0,5
0,1 Iн≤I≤1,5 IнРеактивная электрическая мощность основной гармонической составляющей [Q1], вар от 0,01 Qн до 2,25 Qн Oтносительная, % 0,1 Uн≤U≤1,5Uн ±0,1 I±0,2 II ±0,5 III ±1,0 IV±2,0 V
±0,2 I ±0,4 II ±1,0 IIIKRP = 1
0,05 Iн≤I≤ 1,5 Iн
0,01 Iн≤I≤0,05 Iн±0,15 I ±0,3 II ±1,0 III ±2,0 IV ±4,0 V
±0,25 I ±0,50 II0,5 < |KRP| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн
0,02 Iн ≤I ≤0,1 Iн±[0,25+0,02(Qн/Q - 1)] I
±[0,5+0,05(Qн/Q - 1)] II
±[1,0+0,1(Qн/Q-1)] III
±[2,0+0,1 (Qн/Q - 1)] IV0,2 ≤|KRP|≤ 0,5
0,1 Iн≤I≤1,5 IнПолная электрическая мощность [S], В-А от 0,01 Sн до 2,25 Sн Oтносительная, % 0,01Iн≤I≤1,5Iн
0,1Uн≤U≤ 1,5Uн±0,2 I, II ±1,0 III ±2,0 IV
±0,2 I, II ±2,0 III ±4,0 IVот 0,1 Sн до 2,25 Sн
от 0,01 S н до 0,1 SнКоэффициент мощности [Кp] от-1,0 до +1,0 Aбсолютная
±0,01 I, II ±0,04 III, IVот 0,05Рн до 2,25Рн
0,01 Iн≤ I ≤1,5Iн
0,1Uн≤U≤ 1,5UнАктивная электрическая энер-гия, прямого и обратного направления, кВт-ч - Пределы допускаемой относительной погрешности измерения активной электрической энергии равны пределам допускаемой относительной погрешности измерения активной электрической мощности для этой модификации прибора Реактивная электрическая энергия, прямого и обратного направления, квар ч - Пределы допускаемой относительной погрешности измерения реактивной электрической энергии равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности для этой модификации прибора Суммарный коэффициент гармонических составляющих тока IV [KI], % от 0 до 200 - при использовании БТТ
0,01 Iн≤ I ≤ 2 Iн
при использовании токоизмерительны х клещей
0,1 Iн≤ I ≤ 2 IнAбсолютная, % ±0,05 КI≤1.0 Oтносительная, % ±5,0 КI≥1.0 Коэффициент гармонической составляющей тока порядка h,IV (KI(h)), % от 0 до 100 - h от 2 до 50
при использовании БТТ
0,01 Iн≤ I ≤ 2 Iн
при использовании токоизмерительны х клещей
0,1 Iн≤ I ≤ 2 IнAбсолютная, % ±0,05 КI(h)≤1.0 Oтносительная, % ±5,0 КI(h)≥1.0 Ток прямой последовательности, нулевой последовательности и обратной последовательности по первой гармонике, А от 0 до 2 Iн Aбсолютная, А - ±0,01 Iн I, II 0,01 Iн≤ I ≤2 Iн ±0,02 Iн III, IV, V 0,05 Iн≤ I ≤2 Iн Среднеквадратическое значение силы тока нейтрального провода, А от 0 до 2 Iн Aбсолютная, А - ±0,01 Iн I, II 0,01 Iн≤ I ≤2 Iн ±0,02 Iн III, IV, V 0,05 Iн≤ I ≤2 Iн Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт от O.O1 IнUн до 1.5 IнUн Aбсолютная, Вт
±0,01 РнI, II ±0,02РнIII, IV, V0,1 Iн≤ I ≤2 Iн Примечания:
1. Iн - номинальный ток Прибора определяется номинальным значением тока первичного преобразователя тока из комплекта поставки (токоизмерительные клещи или блок трансформаторов тока) из ряда 0.1 А, 0.5 А, 1 А, 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А.
2. KRP = Q/S - коэффициент реактивной мощности.
3. I При использовании Прибора с БТТ;
II При использовании Прибора с токоизмерительными клещами класса точности 0,2;
III При использовании Прибора с токоизмерительными клещами класса точности 0,5;
IV При использовании Прибора с токоизмерительными клещами класса точности 1,0;
V При использовании Прибора с гибкими токоизмерительными клещами класса точности 2,0.
4. VI Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ Р 51317.4.30, ГОСТ Р 51317.4.7 на основе среднеквадратических значений гармонических подгрупп тока.
-
Комплект поставки Энерготестер ПКЭ-А-А1
Стандартный комплект поставки независимо от модификации прибора
№ Наименование Количество 1 Прибор для измерений показателей качества электрической энергии Энерготестер ПКЭ-А-А1 1 2 Блок питания 1 3 Аккумуляторные батареи 4 4 Щупы тестерные 1 5 Программное обеспечение «Энергомониторинг» 4 6 Кабель для связи с ПК по USB 1 7 Упаковка (стандартная упаковка – тканевая сумка и картонная коробка) 1 8 Внешняя антенна GPS 1 Комплект поставки в зависимости от модификации прибора
№ Наименование варианта Токовые клещи (Датчики), 3 штуки Iн=10А Iн=100А Iн=1000А Iн=300/3000А 1 Энерготестер ПКЭ-А-А1 «10А» + 2 Энерготестер ПКЭ-А-А1 «100А» + 3 Энерготестер ПКЭ-А-А1 «1000А» + 4 Энерготестер ПКЭ-А-А1 «10А + 1000А» + + 5 Энерготестер ПКЭ-А-А1 «10А +100А/1000А» + + 6 Энерготестер ПКЭ-А-А1 «10А + 100А» + + 7 Энерготестер ПКЭ-А-А1 «100А + 1000А» + + 8 Энерготестер ПКЭ-А-А1 «10А+100А+1000А» + + + 9 Энерготестер ПКЭ-А-А1 «3000А» + 10 Энерготестер ПКЭ-А-А1 «10А + 3000А» + + 11 Энерготестер ПКЭ-А-А1 «100А + 3000А» + + 12 Энерготестер ПКЭ-А-А1 «10А+100А+1000А+З000А» + + + + -
