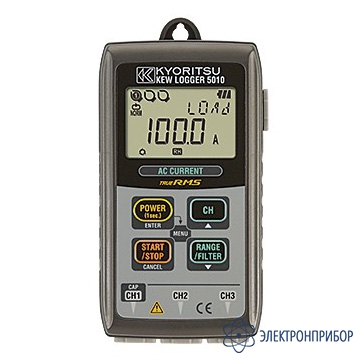

KEW 5010 — регистратор параметров электросети

Код товара: 53744

  • Описание регистратора параметров электросети KEW 5010:

    Регистратор параметров электросети KEW 5010 обладает 3-канальным входом для одновременной записи тока утечки и тока нагрузки при помощи внешних клещевых адаптеров в трех различных режимах:

    • обычный режим - контроль состояния питающей линии и меняющихся токов. Записывает изменения тока и напряжения за указанный интервал (1 сек. - 60 мин.), фиксирует среднее значение в каждом интервале, минимальное, максимальное и пиковое RMS значение для каждого десятого измерения;
    • триггерный режим - наблюдение за отклонением установленной величины тока. Определяет величину, время и частоту тока во время превышения установленного значения, производит запись 8 значений измеренных величин в случае превышения и пикового значения до и после превышения, определяет смену направления протекающего тока, индицирует превышение встроенным светодиодом;
    • режим "Картинка" - упрощенное наблюдение за формой сигнала. Отображение формы сигнала на ПК с выборкой каждые 0,55мс, запись мгновенных значений (в виде отрезков синусоиды) в случае превышения установленного значения тока, индикация превышения встроенным светодиодом.

    Особенности регистратора параметров электросети KEW 5010:

    • Встроенная память позволяет записывает 60 000 точек данных в одноканальном режиме, и 20 000 точек на канал в трехканальном режиме;
    • Фильтр низких частот отфильтровывает гармоники. Частота среза приблизительно 160 Гц;
    • Светодиод мерцает при превышении заданного значения тока / напряжения (в триггерном режиме / режиме "картинка" / режиме анализа качества электроэнергии (только KEW 5020));
    • Функция "CALL": подтверждение записанных данных. Отображение: количества записанных точек (макс.+, мин.+, пиковое значение) для каждого канала с информацией о времени и дате в обычном режиме. (Определенные значения (т.е. когда значения находятся за пределами заданных пределов) могут отображаться в других режимах записи);
    • Функция "RECALL": последние 10 записанных точек данных, включая время и дату, можно просмотреть на дисплее регистратора;
    • Обычная (запись прекращается при заполнении памяти) или циклическая (перезапись зарегистрированных значений) режимы записи. Результаты хранятся в энергонезависимой памяти (гарантированный срок хранения - 10 лет);
    • Индикатор питания аккумулятора. Указывает напряжение батареи в 4-х уровнях (можно использовать регистратор еще 24 часа после предупреждения о разряде батарей);
    • Удобное для пользователя программное обеспечение KEW LOG Soft. ПО позволяет редактировать, анализировать и графически отображать записанные данные, которые можно перенести на ПК при помощи USB кабеля;
    • Непрерывное время измерения: приблизительно 10 дней (алкалиновая батарея).

  • Технические характеристики регистратора параметров электросети KEW 5010:

    Параметр Значение
    Режим записи обычный / триггерный / картинка
    Режим работы Последовательное приближение (метод итераций) (одиночная синхронизированная выборка CH1)
    Макимальное рабочее напряжение 9,9 В RMS переменного тока, 14 В пиковое значение
    Количество каналов 3
    Метод измерений True RMS
    Интервал записи обычный / триггерный режим: около 1,65 мс / канал;
    режим "Картинка": около 0,55 мс (отрезок волны каждые 1,1 мс)
    Предупреждение о низком зараде батарей индикатор батареи мигает
    Индикация выхода за пределы диапазона индикатор "OL" отображается на дисплее
    Автоматическое выключение автоматическое выключение прибора через 3 минуты после остановки записи
    Условия применения внутри помещений, высота над уровнем моря до 2000 м
    Рабочая температура и влажность воздуха -10°C - 50°C / относительная влажность до 85% (без конденсации)
    Точность
    Обычный режим записи
    (АС 50/60Гц, синусоидальная волна, вход: 10% или более от диапазона канала 1)    		 100.0мА: ±2.0% измеренного значения ±0.9% полной шкалы + погрешность адаптера;
    Остальные диапазоны: ±1.5% измеренного значения ±0.7% полной шкалы + погрешность адаптера;
    Крест-фактор: 2.5 или менее: точность RMS (синус) +2% измеренного значения +1%полной шкалы
    Триггерный режим записи
    (АС 50/60Гц, синусоидальная волна)    		 100.0мА: ±3.5% измеренного значения ±2.2% полной шкалы + погрешность адаптера;
    Остальные диапазоны: ±3.0% измеренного значения ±2.0% полной шкалы + погрешность адаптера
    Режим "картинка" 100.0мА: ±3.0% измеренного значения ±1.7% полной шкалы + погрешность адаптера;
    Остальные диапазоны: ±2.5% измеренного значения ±1.5% полной шкалы + погрешность адаптера
    Источник питания 6 В постоянного тока: алкалиновая батарея (LR6) × 4шт. / внешний источник питания 9 В постоянного тока (специальный адаптер переменного тока)
    Масимально возможное время измерений около 10 дней (с алкалиновыми LR6 батареями)
    Стандарты безопасности IEC 61010-1 CAT Ⅲ 300В Степень загрязнения 2, IEC 61326 (EMC)
    Размер 111(Д) × 60(Ш) × 42(Г) мм
    Вес 265 г

  • Комплект поставки KEW 5010

    № Наименование Количество
    1 Регистратор параметров электросети KEW 5010 1
    2 Алкалиновые батареи LR6 4
    3 Мягкий чехол 9118 1
    4 Программное обеспечение KEW LOG Soft 2 1
    5 USB кабель 7148 1
    6 Руководство по эксплуатации; 1
    7 Руководство по быстрому старту 1
    8 Руководство по установке 1
    9 Информация о USB подключении 1

    Дополнительная комплектация KEW 5010:

    (Поставляется за отдельную плату)

    № Наименование
    1 Клещевые адаптеры для измерения тока утечки и тока нагрузки 8146 / 8147 / 8148
    2 Клещевые адаптеры для измерения тока нагрузки 8121 / 8122 / 8123
    3 Гибкие клещевые адаптеры 8129
    4 Адаптер переменного тока 8320
    5 Чехол 9135
    6 Удлинитель 7185
