KEW-5050, KEW5050

Приборы измерения показателей качества электрической энергии (ПКЭ)

KEW 5050 — регистратор тока утечки

Код товара: 64064

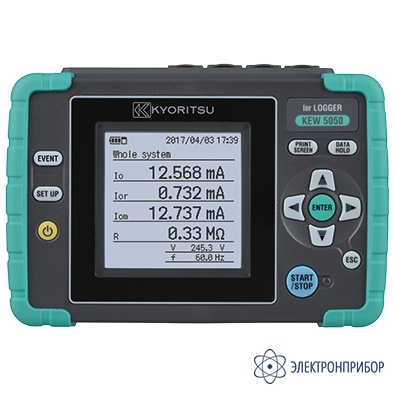

  • Регистратор тока утечки KEW 5050 Регистратор тока утечки KEW 5050

    Назначение регистратора тока утечки KEW 5050:

    KEW 5050 - это инновационный регистратор тока утечки, который может определять резистивную составляющую тока утечки (Ior) в электрической установке.

    Особенности регистратора тока утечки KEW 5050:

    • обеспечивает одновременные измерения и регистрацию по 4 каналам;
    • поддерживает различные системы электропроводки (однофазные 2 и 3-проводные, трехфазные 3 и 4-проводные);
    • самый быстрый в мире интервал 200 мс для измерения тока утечки;
    • измерения тока утечки / тока нагрузки;
    • большой графический дисплей и магнит на задней крышке для крепления на металлические поверхности.

  • Технические характеристики регистратора тока утечки KEW 5050:

    Параметр Значение
    Схемы соединений 1P2W (одна фаза / два провода);
    1P3W (одна фаза / три провода);
    3P3W (три фазы / три провода);
    3P4W (три фазы / четыре провода).
    Типы измерений Ior: ток утечки (Trms) только с резистивными компонентами;
    Io: ток утечки (Trms) с основной волной 40-70 Гц;
    Iom: ток утечки (Trms), включая гармонические составляющие;
    V: опорное напряжение (Trms) с основной волной 40-70 Гц;
    Vm : Опорное напряжение (Trms), включая гармонические составляющие;
    R: сопротивление изоляции, частота (Гц), угод сдвига фаз (θ)
    Ior
    Диапазон 10.000 / 100.00 / 1000.0мА / 10.000А / АВТО
    Точность Для опорных напряжений синусоидальной волны 40 - 70 Гц и 90 В Trms или выше ± 0,2% показания ± 0,2% полной шкалы + погрешность токоизмерительных клещей¹ + фазовая погрешность²;
    ¹ точность токоизмерительных клещей без учета диапазона погрешностей;
    ² прибавьте ± 2,0% показания к измеренному значению Io при использовании токоизмерительных клещей;
    (θ: в пределах точности разности фаз опорного напряжения / тока ± 1,0 °)
    Допустимый ввод 1% - 110% (Trms) каждого диапазона и 200% (пиковое значение) диапазона
    Отображаемый диапазон 0,15% - 130% (отображение «0» менее 0,15%, «OL», если диапазон превышен)
    Io * Range, Допустимый вход и диапазон отображения такие же, как Ior
    Точность ± 0,2% показания ± 0,2% полной шкалы + погрешность измерения токоизмерительных клещей
    Iom * Range, Допустимый вход и диапазон отображения такие же, как Ior
    Точность ± 0,2% показания ± 0,2% полной шкалы + погрешность измерения токоизмерительных клещей
    Метод измерения Скорость выборки 40,96 кбит / с (каждые 24,4 мкс), без промежутков, вычисление значений Trms каждые 200 мс
    Напряжение
    Диапазон 1000,0 В
    Точность ± 0,2% показания ± 0,2% полной шкалы * для синусоидальной волны 40 - 70 Гц
    Допустимый ввод 10 - 1000 В Trms и 2000 В пик
    Отображаемый диапазон 0,9 В - 1100,0 В Trms (отображается «0» для менее 0,9 В, «OL», если диапазон превышен)
    Фазовый угол (θ)
    Отображаемый диапазон 0,0 ° - ± 180,0 ° (относительно фазы опорного напряжения 0,0 °)
    Точность В пределах ± 0,5 ° для входов 10% или выше диапазона тока утечки, синусоидальной волны 40–70 Гц, опорного напряжения 90 В Trms или выше
    Диапазон частотомера 40 - 70 Гц
    Внешний источник питания AC100 - 240 В (50/60 Гц) 7 ВА макс
    Внутренний источник питания (батарея постоянного тока) LR6 (AA) (1,5 В) × 6 (Срок службы батареи около 11 часов)
    Период отображения / обновления 160 × 160 точек, монохромный дисплей FSTN / 500 мс
    Интерфейс карты ПК SD-карта (2 ГБ)
    Интерфейс связи с ПК USB версии 2.0
    Диапазон температуры и влажности 23 ± 5 ° C, менее 85% относительной влажности (без конденсации)
    Рабочая температура и влажность -10-50 ° C менее 85% относительной влажности (без конденсации)
    Температура и влажность хранения -20 - 60 ° C менее 85% относительной влажности (без конденсации)
    Применимые стандарты IEC61010-1 CATⅣ 300V, CATⅢ 600V Степень загрязнения 2;
    IEC61010-2-030, IEC61010-031, IEC61326
    Размер 165 (Д) × 115 (Ш) × 57 (Г) мм
    Вес приблизительно 680 г (включая батареи)
    Прочие функции Цифровой выход, экран печати, подсветка, удержание данных
    Интервал записи 200/400 мс / 1/5/15 / 30с / 1/5/15/30 м / 1/2 часа

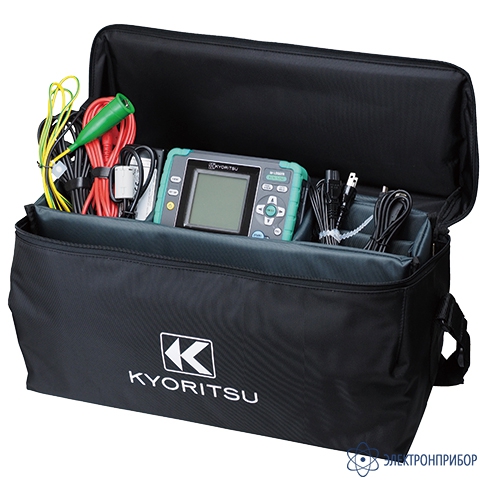

  • Комплект поставки KEW 5050

    № Наименование Количество
    1 Регистратор тока утечки KEW 5050 1
    2 Измерительный провод 7273 1
    3 Адаптер переменного тока 8262 1
    4 Кабель заземления 7278 1
    5 Кабель USB 7219 1
    6 SD-карта 2 ГБ 8326-02 1
    7 Футляр 9125 1
    8 Маркер кабеля 1
    9 Элемент питания LR6 (AA) 1
    10 KEW Windows для KEW 5050 (программное обеспечение) 6
    11 Руководство по установке программного обеспечения 1
    12 Руководство по эксплуатации 1

    Дополнительная комплектация KEW 5050

    (Поставляется за отдельную плату)

    № Наименование
    1 Ior Датчик утечки 8177 10A, тип Ø40 мм
    2 Ior Датчик утечки 8178 10A, тип Ø68 мм
    3 Адаптер источника питания 8329
