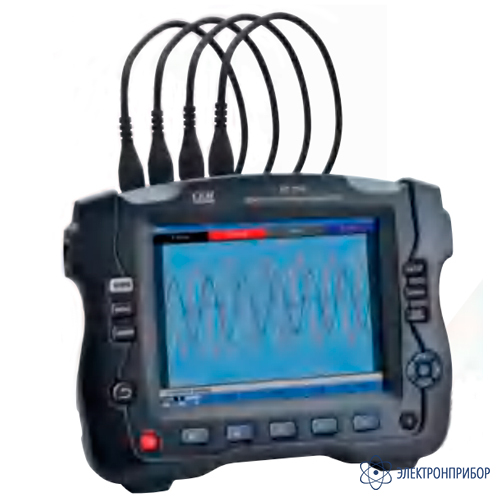

DT-7760 — трехфазный анализатор качества электроэнергии

Код товара: 79494
  • Трехфазный анализатор качества электроэнергии DT-7760 Трехфазный анализатор качества электроэнергии DT-7760

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      240229

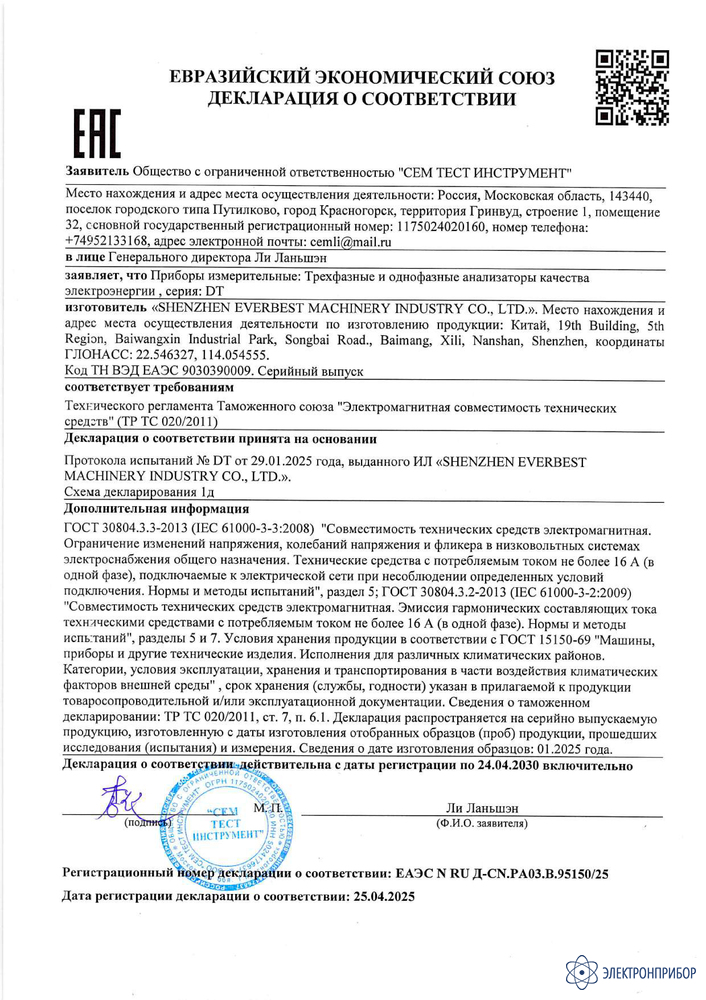

    Сертификаты

    Описание трехфазного анализатора качества электроэнергии DT-7760:

    Трехфазный анализатор качества электроэнергии DT-7760 может измерять и анализировать напряжение, ток, частоту, мощность, электрическую энергию, фликер, переходные процессы, гармонику, межгармонику, форму и вектор осциллографа, кратковременную посадку и скачки напряжения, трехфазный дисбаланс и прочее.

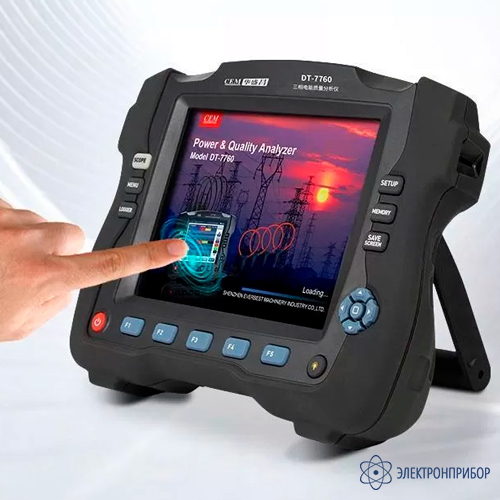

    Платформа анализатора DT-7760 основана на 64-битном четырехъядерном процессоре Cortex-A53 с операционной системой Android. Визуализация данных осуществляется на 8-дюймовом IPS TFT дисплее с разрешением 1024x768 и сенсорным интерфейсом. Система оснащена модулем GPS + BD для глобальной позиционной информации в реальном времени. Объем встроенной NAND флэш-памяти составляет 16 ГБ (доступно около 10 ГБ) с возможностью расширения до 256 ГБ с помощью SD-карты (в комплекте карта на 64 ГБ). Поддерживается беспроводная связь по Wi-Fi для обновления ПО. Все интерфейсы измерительной системы имеют гальваническую развязку 3000 В. Подключение периферийных устройств осуществляется через USB Type-C.

    Соответствие следующим критериям:

    • IEC 61000-4-30 Измерение качества электроэнергии класса А;
    • IEC 61000-4-15 Измерение мерцания;
    • IEC 61000-4-7 Измерение гармоник;
    • EN 50160 Международный стандарт качества электроэнергии;
    • EN 61326 (2005-12) электромагнитная совместимость;
    • Маркировка UKCA;
    • Маркировка CE;
    • Сертификация UL и cUL;
    • ANSI C12.1-Спецификация для счетчиков ватт-часов;
    • Точность ANSI C12.20 (класс 0.2) и IEC 62053-22 (класс 0.2S).

    Функции измерения трехфазного анализатора качества электроэнергии DT-7760:

    • осциллограф (форма сигнала и фазор);
    • напряжение/ток/частота;
    • мощность и электроэнергия;
    • формы гармоник и интергармоник;
    • асимметрия;
    • пусковой ток;
    • колебания;
    • переходное состояние;
    • резкие броски и просадки;
    • запись (регистратор) и просмотр;
    • скриншот;
    • запись форм сигналов.

  • Технические характеристики трехфазного анализатора качества электроэнергии DT-7760:

    Функция Диапазон измерений Разрешение Точность
    Напряжение/ток/ частота
    Среднеквадратичное значение напряжение (Vrms) (переменное + постоянное напряжение) 1…1000 В между фазой и нулем 0,1 В ±0,1 % от номинального напряжения (1)
    Максимальное значение напряжение (Vpk) 1…1400 Вpk 1 В 5 % от номинального напряжения
    Среднеквадратичное значение напряжение полупериода (Vrms½) 1…1000 В между фазой и нулем 0,1 В ±0,2 % от номинального напряжения
    Напряжение на основной частоте (Vfund) 1…1000 В между фазой и нулем 0,1 В ±0,1 % от номинального напряжения
    Коэффициент пикового напряжения (CF) 1,0…>2,8 % 0,01 ±5 %
    Среднеквадратичное значение тока (Arms) (только переменный ток) ZRC150 5...3000 А
    (только переменный ток)    		 0,1 А ±0,5 % ± 5 отсчетов (2)
    SRC250 10...6000 А
    (только переменный ток)    		 1 A
    SRC250-50 мВ 20...10 000A
    (только переменный ток)    		 1 A
    Максимальное значение тока (Apk) ZRC150 4200 Apk 1 Arms ±5 %
    SRC250 8400 Apk
    SRC250-50мВ 14 000 Apk
    Коэффициент пикового тока (CF) 1…10 0,01 ±5 %
    Arms½ ZRC150 5...3000 А
    (только переменный ток)    		 0,1 А ±1 % ± 10 отсчетов
    SRC250 10...6000 А
    (только переменный ток)    		 1 A
    SRC250-50мВ 20...10 000A
    (только переменный ток)    		 1 A
    Ток на основной частоте (Afund) ZRC150 5...3000 А
    (только переменный ток)    		 0,1 А ±0,5 % ± 5 отсчетов
    SRC250 10...6000 А
    (только переменный ток)    		 1 A
    SRC250-50мВ 20...10 000A
    (только переменный ток)    		 1 A
    Частота (Гц) 42,5–57,5 Гц/51–69 Гц 0,001 Гц 0,01 Гц
    (1) Номинальное напряжение находится в диапазоне от 100 В до 690 В; также известно как Udin.
    (2) ±0,5 % ± 5 отсчетов: точность гибкой катушки вблизи центра.
    Мощность
    Мощность (ВА, Вар) ZRC150 Макс. 600 МВт 0,01 кВт ±1 % ± 10 отсчетов
    SRC250 Макс. 1200 МВт
    SRC250-50 мВ Макс. 2000 МВт
    Коэффициент мощности (Cos Ø/DPF) 0…1 0,001 ±0,1 % при номинальной нагрузке
    Электроэнергия
    Мощность (ВА, Вар) Зависит от масштабирования зажима и номинального напряжения ±1 % ± 10 отсчетов
    Потери энергии Зависит от масштабирования зажима и номинального напряжения ±1 % ± 10 отсчетов, без учета погрешности сопротивления линии
    Гармоники
    Порядок гармоники (n) DC, 1…50, группировка: гармоники сгруппированы в соответствии с IEC 61000-4-7
    Напряжение %f 0,0…100,0 % 0,1 % ±0,1 % ±n x 0,1 %
    Напряжение %r 0,0…100,0 % 0,1 % ±0,1 % ±n x 0,4 %
    Абсолютное напряжение 0,0…1000 В 0,1 В ±5 % (4)
    Коэффициент нелинейных искажений (КНИ) напряжения 0,0…100,0 % 0,1 % ±2,5 %
    Ток %f 0,0…100,0 % 0,1 % ±0,1 % ±n x 0,1 %
    Ток %r 0,0…100,0 % 0,1 % ±0,1 % ±n x 0,4 %
    Абсолютный ток 3,0…3000 А 0,1 А ±5 % ± 5 отсчетов
    Коэффициент нелинейных искажений (КНИ) тока 0,0…100,0 % 0,1 % ±2.5 %
    Мощность %f или %r 0,0…100,0 % 0,1 % ±n x 2 %
    Абсолютная мощность Зависит от масштабирования зажима и номинального напряжения ±5 % ±nx 2 % ± 10 отсчетов
    Коэффициент нелинейных искажений (КНИ) мощности 0,0…100,0 % 0,1 % ±5 %
    Фаза -360°...0° 1° ±n x 1°
    4) Номинальное напряжение находится в диапазоне от 100 В до 690 В; также известно как Udin.
    Порядок интергармоник
    Порядок интергармоник (n) 1...50, группировка: подгруппы интергармоник по стандарту IEC 61000-4-7
    Напряжение 100 %/1000 В 0,1 %/ 0,1 мВ > 1 % номинального напряжения(2):
    от показания ±2,5 %
    < 1 % номинального напряжения(1): ±0,025 номинального напряжения(2)
    Ток 100 % 0.1A (ZRC150, только переменный) > 3 % номинального тока: от показаний ±2,5 %
    < 3 % номинального тока: номинальный ток ±0,15 %
    1 А (SRC250\ SRC250-50мВ, только переменный)
    (1) Разрешение переменного напряжения достигает 0,01 В, постоянного напряжения — 0,1 В.
    (2) Номинальное напряжение находится в диапазоне от 100 В до 690 В; также известно как Udin.
    (3) ±0,5 % ± 5 отсчетов: точность гибкой катушки вблизи центра.
    Режим Диапазон измерений Разрешение Точность
    Колебания
    Plt, Pst, Pst (1 мин.), Pinst 0,00…20,00 0,01 ±5 %
    Асимметрия
    Напряжение % 0,0…20,0 % 0,1 % ±0,1 %
    Ток % 0,0…20,0 % 0,1 % ±1 %
    Режим Диапазон измерений
    Запись тренда
    Методы автоматически регистрирует минимальные, максимальные и усредненные значения во времени для всех трех показаний фазной и нейтральной линии, отображаемых одновременно
    Выборка непрерывная выборка 5 показаний в секунду на канал, до 100/120 показаний в секунду на канал для значений полупериода и PINST
    Время записи от 1 часа до 1 года, по желанию пользователя (по умолчанию — 7 дней)
    Усредненное время от 1 секунды до 2 часов, по выбору пользователя (по умолчанию 1 секунда), 10 минут при использовании режима мониторинга
    Память хранение данных на SD-карте (встроенная 64 ГБ, с возможностью расширения до 256 ГБ)
    Событие указано в списке событий, включая 50/60 циклов волны и среднеквадратичное значение напряжения за полупериод 7,5 секунд, а также графики текущих трендов
    Параметр Значение
    Условия окружающей среды для использования
    Рабочая температура от -10 до 40 °C / от 14 до 104 °F;
    от 40 до 50 °C / от 104 до 122 °F (только от батареи)
    Температура хранения от -20 до 60 °C / от -4 до 140 °F
    Влажность от 10 до 30 °C / от 50 до 86 °F: относительная влажность 95%, без конденсации;
    от 30 до 40 °C / от 86 до 104 °F: относительная влажность 75%, без конденсации;
    от 40 до 50 °C / от 104 до 122 °F: относительная влажность 45%, без конденсации
    Максимальная рабочая высота CAT IV 600 В, CAT III 1000 В, на высоте до 2000 м (6666 футов) над уровнем моря;
    CAT III 600 В, CAT II 1000 В, на высоте до 3000 м (10 000 футов) над уровнем моря;
    максимальная высота хранения составляет 12 000 м (40 000 футов)
    ЭМС соответствие стандарту EN 61326 (2005-12) по защите от излучения и помех

  • Комплект поставки DT-7760

    № Наименование Количество
    1 Трехфазный анализатор качества электроэнергии DT-7760 1
    2 Литиевая батарея, элемент питания 18650: литиевая батарея, 2 последовательно, 2 параллельно, 7,4 В 5200 мАч 2
    3 Измерительный щуп с гравировкой CAT III 1000 В 5
    4 Измерительные клещи CAT III 1000 В  5
    5 Щуп для измерения напряжения, плоский кабель с 4 разъемами (CAT III 1000 В) 1
    6 Отдельный щуп для измерения напряжения (CAT III 1000 В) 1
    7 Магнитная абсорбционная измерительная головка * зеленая, 1 (346U) * черная, 1 * красная, 3 1
    8 USB-кабель, длина 3 фута, Type-C 1
    9 Упаковочные принадлежности, карта памяти SD (64G), класс 10 1
    10 Сетевой адаптер 15 В/2,4 А постоянного тока, сменная вилка для США/ЕС/Великобритании/Австралии 1

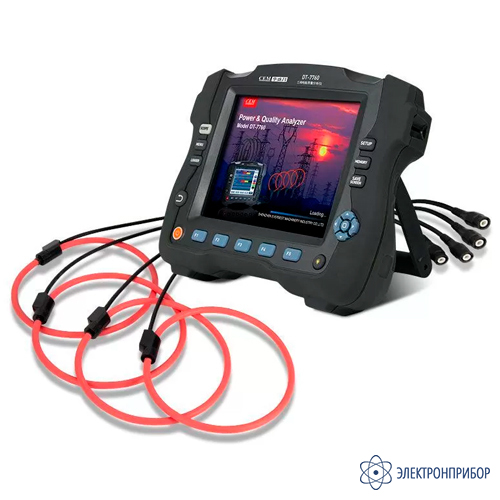

    11 Гибкая катушка (3000 А), наружный диаметр 535 мм, внутренний диаметр 150 мм, 3000 А 4
    12 Ремешок для подвешивания 1
    13 Чемодан на колесиках 1
    14 Руководство по эксплуатации 1
