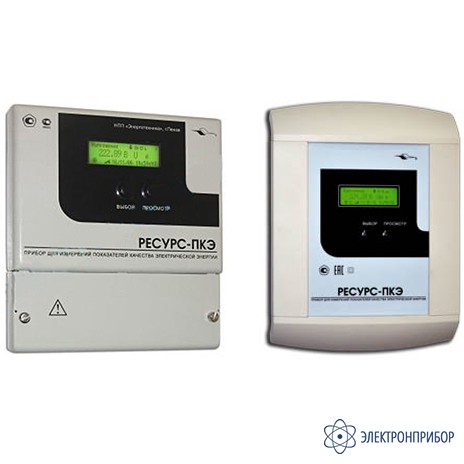

Ресурс-ПКЭ-1.7 — измеритель показателей качества электрической энергии

Код товара: 40850
  • 32696-12
    6 вариантов исполнения

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      32696-12 до 17.02.2027

    Особенности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7:

    • Стационарный измеритель ПКЭ для непрерывного мониторинга качества электрической энергии;
    • Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008) (класс А и S);

    Функциональные возможности измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7:

    • Измерение ПКЭ по ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008) (класс А, S), ГОСТ 32144-2013 (ГОСТ Р 54149-2010);
    • Измерение параметров напряжения;
    • Измерение дозы фликера по ГОСТ Р 51317.4.15–99;
    • Регистратор результатов измерений.

    Область применения измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7:

    • Контроль качества электрической энергии;
    • Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ).

    Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7:

    ПКЭ:

    • Среднеквадратическое значение напряжения;
    • Отрицательное и положительное отклонения напряжения;
    • Установившееся отклонение напряжения;
    • Отклонение частоты;
    • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
    • Коэффициент искажения синусоидальности напряжения;
    • Коэффициент n-ой гармонической составляющей напряжения (n изменяется от 2 до 50);
    • Коэффициент m-ой интергармонической составляющей напряжения (m изменяется от 1 до 49);
    • Длительность и глубина провала напряжения;
    • Длительность прерывания напряжения;
    • Длительность и коэффициент временного перенапряжения;
    • Кратковременная и длительная дозы фликера.

    Пример обозначения измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7:

    Прибор «Ресурс-ПКЭ-1.7-ви-S» БГТК.411722.020 ТУ, где

    «1.7» – номер модификации;

    «1» – количество трехфазных групп измерительных каналов (номер изменяется от 1 до 2);

    «7» – номенклатура измеряемых ПКЭ (номер изменяется от 1 до 7);

    «ви» – вариант конструктивного исполнения (символом «оэ» указывается навесной вариант с отдельным входом электропитания символом «ви» указывается щитовой вариант с электропитанием от измерительных цепей; символом «вэ» указывается щитовой вариант с отдельным входом электропитания; символом «ои» указывается навесной вариант с электропитанием от измерительных цепей);

    «S» – класс характеристик процесса измерений по ГОСТ Р 51317.4.30–2008 (символом «А» указывается класс А; символом «S» указывается класс S).

  • Технические характеристики измерителя показателей качества электрической энергии Ресурс-ПКЭ-1.7:

    ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности: абсолютной ∆, относительной δ, %, приведённой γ, % Примечание Класс характеристик процесса измерений по ГОСТ Р 51317.4.30
    Среднеквадратическое значение напряжения , В (0,1 – 1,5)· U ном ± 0,1 ( γ ) Пределы допускаемой погрешности γ относительно U ном U ном = 57,735/100 В , 220/380 В А
    (0,2 – 1,2)· U ном ± 0,2 ( γ ) S
    Частота , Гц 42,5 – 57,5 ± 0,01 ( ∆ ) - А
    ± 0,02 ( ∆ ) S
    Коэффициент искажения синусоидальности напряжения К U , % 0,5 – 30 ± 0,1· U ном / U (1) ( ∆ ) К U < U ном / U (1) А , S
    ± 10 ( δ ) К U ≥ U ном / U (1)
    Коэффициент n - ой гармонической составляющей напряжения К U ( n ) , % 0,1 – 20 ± 0,05· U ном / U (1) ( ∆ ) К U ( n ) < U ном / U (1) А , S
    ± 5,0 ( δ ) К U ( n ) ≥ U ном / U (1)
    Коэффициент n - ой интергармонической составляющей напряжения К Uig ( m ) , % 0,1 – 15 ± 0,05· U ном / U (1) ( ∆ ) К Uig ( m ) < U ном / U (1) А , S
    ± 5 ( δ ) К Uig ( m ) ≥ U ном / U (1)
    Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям , % 0 – 20 ± 0,15 ( ∆ ) - А
    ± 0,2 ( ∆ ) S
    Длительность провала напряжения , c 0,01 – 60 ± T ( ∆ ) T = 1/ f А , S
    Глубина провала напряжения , % 10 – 100 ± 0,2 ( ∆ ) - А
    ± 1 ( ∆ ) S
    Длительность временного перенапряжения , с 0,01 – 60 ± T ( ∆ ) T = 1/ f А , S
    Коэффициент временного перенапряжения 1,1 – 1,5 ± 0,002 ( δ ) - А
    ± 0,01 ( δ ) S
    Кратковременная и длительная дозы фликера 0,2 – 10 ± 5 ( δ ) - А
    0,3 – 10 S
    Время , с - ± 0,02 С Синхронизации с помощью GPS- приёмника А
    Интервал времени ( ход часов ), с / сутки ± 1 Без синхронизации с помощью GPS- приёмника А
    ± 2 - S
    Примечание – U (1) среднеквадратическое значение напряжения основной частоты .
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Хранение результатов измерений
    Статистические характеристики ПКЭ за 1 сутки не менее 3 мес
    Статистические характеристики ПКЭ за 7 суток не менее 1 года
    Параметры напряжения с временем измерения 10 с не менее 9 суток
    Параметры напряжения с временем измерения 1 мин не менее 9 суток
    Параметры напряжения с временем измерения 10 мин не менее 9 суток
    Параметры напряжения с временем измерения 2 ч не менее 30 суток
    Параметры провалов и временных перенапряжений не менее 3000 событий
    Схемы подключений Трехфазная трехпроводная
    Трехфазная четырехпроводная
    Однофазная двухпроводная
    Измерительные входы
    Количество входов 3
    Количество диапазонов измерений 2
    Номинальные среднеквадратические значения фазного/междуфазного напряжения 57,7/100 В и 220/380 В
    Интерфейсы передачи данных
    RS-232 до 115200 бит/c
    RS-485 до 115200 бит/c
    ИМПУЛЬСНЫЕ ВХОДЫ И ВЫХОДЫ
    Параметры импульсных входов
    Количество входов 2
    Значение тока в состоянии «включено» от 6 до 25 мА
    Ток в состоянии «выключено» 0,2 мА
    Параметры импульсных выходов
    Количество выходов 2
    Максимальное значение выходного тока в состоянии «замкнуто» 100 мА
    Максимальное значение выходного напряжения в состоянии «разомкнуто» 14 В
    Протоколы передачи данных «Ресурс»
    ЭЛЕКТРОПИТАНИЕ
    По дополнительному входу (приборы модификации «Ресурс-ПКЭ-Х.7-Хи-Х»)
    Диапазон питающих напряжений от 48 до 700 В (DC)
    От измерительных цепей напряжения (приборы модификации «Ресурс-ПКЭ-Х.7-Хи-Х»)
    Диапазон действующих значений фазных напряжений от 46 до 330 В
    Диапазон действующих значений междуфазных напряжений от 80 до 570 В
    Диапазон частоты от 45 до 57,5 Гц
    Потребляемая мощность не более 10 В·А
    От отдельного входа электропитания (приборы модификации «Ресурс-ПКЭ-Х.7-Хэ-Х»)
    Переменным напряжением с действующим значением от 46 до 264 В и частотой от 45 до 57,5 Гц
    Постоянным напряжением от 65 до 370 В
    Потребляемая мощность не более 10 В×А
    Условия эксплуатации
    По устойчивости к климатическим воздействиям группa 4 по ГОСТ 22261–94
    Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С
    Габаритные размеры навесной вариант – 290×210×55 мм
    Масса 2,5 кг

  • Комплект поставки Ресурс-ПКЭ-1.7

    № Наименование Количество
    1 Измеритель показателей качества электрической энергии Ресурс-ПКЭ-1.7 1
    2 GPS-приемник (для класса А) 1
    3 Методика поверки 1
    4 Паспорт 1
    5 Программное обеспечение 1
    6 Руководство по эксплуатации 1

    Дополнительная комплектация Ресурс-ПКЭ-1.7:

    (Поставляется по отдельному заказу)

    № Наименование Количество
    1 Кабель RS-232 (модемный) 1
    2 Кабель RS-232 (модемный 25-ти контактный) 1
    3 Кабель RS-232 (нуль-модемный) 1
    4 Источник питания ИП-690/250 1
    5 Преобразователь USB-RS-232 1
