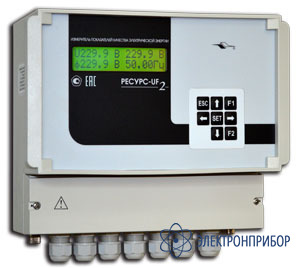

Ресурс-UF2 — измеритель показателей качества электрической энергии

Код товара: 40843
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      21621-12 до 17.08.2027

    Отличительные особенности измерителя показателей качества электрической энергии Ресурс-UF2:

    • Основной стационарный прибор (базовая модификация) типа средств измерений «Ресурс-UF2» для организации непрерывного контроля и анализа качества электрической энергии;
    • Поддержка стандартного протокола передачи данных ГОСТ Р МЭК 60870-5-101–2006;
    • Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30–2013 (класс А);
    • Контроль качества электрической энергии на соответствие нормам, установленным в ГОСТ 32144–2013 и ГОСТ 13109–97;
    • Возможность модернизации приборов, выпущенных до 2013 года, для соответствия ГОСТ 30804.4.30–2013 (класс А) и ГОСТ 32144–2013.

    Область применения измерителя показателей качества электрической энергии Ресурс-UF2:

    • Непрерывный мониторинг качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014;
    • Анализ качества электрической энергии;
    • Автоматизированные информационно-измерительные системы (подсистемы) контроля качества электрической энергии (АИИС ККЭ).

    Функциональные возможности измерителя показателей качества электрической энергии Ресурс-UF2:

    • Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013, ГОСТ 13109–97;
    • Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1);
    • Измерение параметров напряжения, силы тока, углов фазовых сдвигов, мощности и энергии в соответствии с требованиями ГОСТ Р 8.655–2009;
    • Регистратор результатов измерений;
    • Регистратор аварийных событий;
    • Цифровой осциллограф.

    Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-UF2:

    • ПКЭ:
      • Отклонение частоты (значение частоты);
      • Отрицательное и положительное отклонения напряжения;
      • Установившееся отклонение напряжения основной частоты;
      • Установившееся отклонение напряжения прямой последовательности;
      • Доза фликера (кратковременная и длительная);
      • Коэффициент искажения синусоидальности напряжения (суммарный коэффициент гармонических составляющих напряжения);
      • Коэффициент n-ой гармонической составляющей напряжения (n от 2 до 40);
      • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
      • Длительность провала (прерывания) напряжения;
      • Глубина провала напряжения;
      • Длительность перенапряжения;
      • Коэффициент перенапряжения.
    • Напряжение:
      • Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник);
      • Среднеквадратическое значение напряжения основной частоты;
      • Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей.
    • Сила тока:
      • Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник);
      • Среднеквадратическое значение силы тока основной частоты;
      • Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей;
      • Коэффициент искажения синусоидальности тока (суммарный коэффициент гармонических составляющих тока);
      • Коэффициент n-ой гармонической составляющей тока (n от 2 до 40).
    • Углы фазовых сдвигов:
      • Угол фазового сдвига между напряжениями основной частоты;
      • Угол фазового сдвига между напряжением и током основной частоты;
      • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 40);
      • Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей.
    • Мощность:
      • Активная фазная и трёхфазная мощность;
      • Реактивная фазная и трёхфазная мощность;
      • Полная фазная и трёхфазная мощность.
    • Энергия:
      • Активная энергия прямого и обратного направлений;
      • Реактивная энергия прямого и обратного направлений.
  • Технические характеристики измерителя показателей качества электрической энергии Ресурс-UF2:

    Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности:
    абсолютной Δ,
    относительной δ, %
    приведенной γ , %
    Примечание
    Среднеквадратическое значение напряжения, В (0,01 - 1,5)·Uном ±0,1 (γ) γ относительно Uном
    Uном= 57,735/100 В
    220/380 В
    Частота f, Гц 42,5 - 57,5 ±0,01 (Δ) -
    Коэффициент искажения синусоидальности кривой напряжения KU, % 0,5 - 30 ±0,05 (Δ) KU < Uном /U(1)
    ±5 (δ) KU ≥ Uном /U(1)
    Коэффициент n-ой гармонической составляющей напряжения KU(n), % 0,1 - 30 ±0,05 (Δ) KU(n) < Uном/U(1)
    ±5 (δ) KU(n) ≥ Uном/U(1)
    Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 - 20 ±0,15 (Δ) -
    Длительность провала и прерывания напряжения, с 0,01 - 60 ±0,02 (Δ) -
    Глубина провала напряжения, % 10 - 100 ±0,2 (Δ) -
    Длительность перенапряжения, с 0,01 - 60 ±0,02 (Δ) -
    Коэффициент перенапряжения 1,1 - 2,0 ±0,002 (Δ) -
    Кратковременная доза фликера 0,2 - 10 ±5 (δ) -
    Среднеквадратическое значение силы тока, А (0,01 - 1,2)·Iном ±0,2 (γ) γ относительно Iном;
    Iном =1 A; 5 A
    Коэффициент искажения синусоидальности кривой тока KI, % 0,1 - 100 ±0,15) KI< 3
    ±5 (δ) KI≥ 3
    Коэффициент n'ой гармонической составляющей тока KI(n), % 0,2 - 50 ±0,15) KI(n)< 3
    ±5 (δ) KI(n)≥ 3
    Угол фазового сдвига между напряжением и током основной частоты ±180° ±0,1° (Δ) -
    Активная мощность, Вт - ±0,2 (γ) γ относительно Sном
    Реактивная мощность, вар - ±0,5 (γ) γ относительно Sном
    Полная мощность, В·А - ±0,5 (γ) γ относительно Sном
    Активная энергия, Вт·ч - ±5 (δ) -
    Реактивная энергия, вар·ч - ±1 (δ) -
    Текущее время, с - ±20 При работе с устройством синхронизации времени (GPS/ГЛОНАСС-приёмник). Погрешность по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)»
    Интервал времени (ход часов), с/сут - ±1 Без устройства синхронизации времени (GPS/ГЛОНАСС-приёмник)
    Примечания:
    1 U(1)– среднеквадратическое значение напряжения основной частоты
    2 Sном – номинальное значение полной однофазной (Sном= Uном ·Iном) или трёхфазной (Sном = 3·Uном ·Iном) мощности
    1) Полный перечень метрологических характеристик приведён в эксплуатационной документации на прибор
    Хранение результатов измерений
    Параметры электрических величин с временем измерения 1 минута Не менее 7 суток
    Параметры электрических величин с временем измерения 10 минут Не менее 15 суток
    Статистические характеристики показателей качества электрической энергии за 1 сутки Не менее 3 месяцев
    Статистические характеристики показателей качества электрической энергии за 7 суток Не менее 1 года
    Параметры провалов напряжения, перенапряжений и прерываний напряжения Не менее 100 событий
    Кратковременная доза фликера Не менее 35 суток
    Профили мощностей с временем измерения 30 минут Не менее 3 месяцев
    Параметры энергии за 1 сутки Не менее 1 года
    Параметры энергии за расчётный период Не менее 1 года
    Гистограммы провалов и перенапряжений До 30 событий
    Схемы подключений
    Входы напряжений Трёхфазная четырёхпроводная схема
    Трёхфазная трёхпроводная схема
    Однофазная двухпроводная схема
    Входы тока Схема с тремя трансформаторами тока
    Схема с двумя трансформаторами тока в произвольных фазах
    Измерительные входы для подключения к трансформаторам напряжения
    Количество входов 3
    Номинальные среднеквадратические значения фазного/междуфазного напряжений 57,7/100 В
    Входное сопротивление Не менее 100 кОм
    Измерительные входы для непосредственного включения по напряжению
    Количество входов 3
    Номинальные среднеквадратические значения фазного/междуфазного напряжений  220/380 В
    Входное сопротивление Не менее 400 кОм
    Измерительные входы тока
    Количество входов 3
    Количество диапазонов измерений  2
    Номинальное среднеквадратическое значение силы тока 1 А и 5 А
    Измерительные входы входное сопротивления
    Для входов тока с номинальным среднеквадратическим значением силы тока 5 А Не более 0,05 Ом
    Ддля входов тока с номинальным среднеквадратическим значением силы тока 1 А Не более 0,25 Ом
    Общие характеристики
    Интерфейс RS-232 – до 115200 бит/c
    RS-485 – до 115200 бит/c
    Протоколы передачи данных «Ресурс» или МЭК 60870-5-101 (в зависимости от исполнения)
    Электропитание Диапазон напряжения электропитания переменного тока – от 85 до 265 В
    Диапазон частоты – от 42,5 до 57,5 Гц
    Потребляемая мощность – не более 20 В·А
    Условия эксплуатации Устойчивость к климатическим воздействиям – группа 4 по ГОСТ 22261–94
    Диапазон температуры в рабочих условиях эксплуатации – от минус 20 °С до плюс 55 °С
    Программное обеспечение «Монитор Ресурс-UF2» – просмотр оперативных результатов измерений
    «Ресурс-UF2 Opera» – архивирование оперативных результатов измерений
    «Ресурс-UF2Plus» – работа с архивами результатов измерений
    «Ресурс-БРИЗ» – работа в автоматизированных информационно-измерительных системах
    Габаритные размеры 290 × 255 × 130 мм
    Масса 3 кг
  • Комплект поставки Ресурс-UF2

    Наименование Количество
    1 Измеритель показателей качества электрической энергии Ресурс-UF2 (с выбранным типом протоколом передачи данных) 1
    2 Устройство синхронизации времени (GPS/ГЛОНАСС-приёмник с внешней антенной) 1
    3 Кабель сетевой 1
    4 Кабели измерительные напряжения 1
    5 Кабели измерительные тока 1
    6 Кабель нуль-модемный RS-232 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1
    9 Методика поверки 1
    10  Компакт диск с программным обеспечением 1
