CW500, CW 500, CW-500

Приборы измерения показателей качества электрической энергии (ПКЭ)

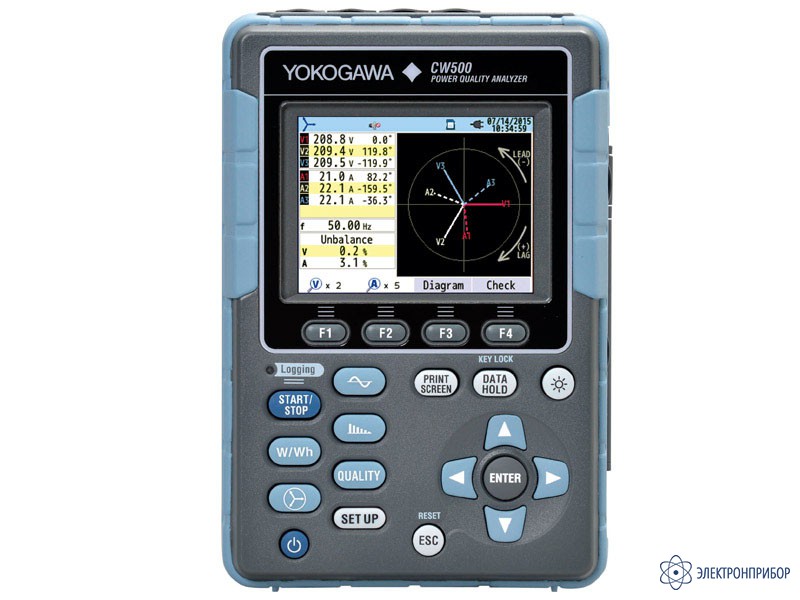

CW500 — анализатор качества электроэнергии

Код товара: 45458
  • 71287-18

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      60 месяцев

    • Госреестр СИ РФ

      71287-18 до 01.06.2028

    • Производитель

      Yokogawa

    • Артикул

      CW500

    Описание анализатора качества электроэнергии CW500:

    Анализатор качества электроэнергии CW500 — портативный многофункциональный прибор, позволяющий одновременно по нескольким каналам измерять и вычислять напряжение, ток, частоту, мощность (активную, реактивную, кажущуюся), активную энергию, реактивную энергию, вольт-ампер часы, коэффициент мощности, ток нейтрали, потребление, гармоники, качество источника питания (выброс, падение, прерывание напряжения, кратковременное перенапряжение, выбросы тока, коэффициент разбалансировки, анализировать форму сигнала и фликеры по IEC.

    Особенности анализатора качества электроэнергии CW500:

    • 3 входных каналов по напряжению, 4 входных каналов для токовых клещей, 2 входных канала по напряжению постоянного тока.
    • Математические функции, функция масштабирования.
    • Самодиагностика.
    • Встроенная память + запись на внешние носители.
    • Цветной ЖКД (3,5", 320 × 240 пикселей) с подсветкой и регулируемой контрастностью.
    • Интерфейс связи USB.
    • Цифровой выход, функция аналогового входа напряжения постоянного тока.
    • Питание: 6 алкалиновых батарей размера АА LR6 или Ni-Mh (HR15-51).
    • Габаритные размеры 120 мм × 175 мм × 68 мм.
    • Вес 0,9 кг (с батареями).

  • Технические характеристики анализатора качества электроэнергии CW500:

    Параметр Значение
    Напряжение (СКВ) Диапазон 600/1000В
    Погрешность Сигнал измерения синусоида от 40 до 70 Гц при диапазоне 600В от 10% до 150% для номинального напряжения 100 В или выше: номинальное напряжение±0,5% Вне вышеуказанного диапазона и при диапазоне 1000В: ±0,2% пок. ±0,2% диап.
    Эффективный входной диапазон от 1% до 120% (скв) каждого диапазона и 200% (пик) каждого диапазона
    Диапазон дисплея от 0,15% до 130% каждого диапазона (отображается 0 для меньше, чем 0,15%)
    Пик-факторм 3 или меньше
    Скорость выборки переходного напряжения 24 мкс
    Ток (СКВ) Диапазон 96060 (тип 2А): 2A 96061 (тип 50А): 5/50A/АВТО
    96062 (тип 100А): 10/100A/АВТО 96063 (тип 200А): 20/200A/АВТО 96064 (тип 500А): 50/500A/АВТО 96065 (тип 1000А): 100/1000A/АВТО 96066 (тип 3000А): 300/1000/3000A/АВТО
    Погрешность ±0,2% пок. ±0,2% диап.+погрешность токовых клещей (синусоида от 40 до 70 Гц)
    Эффективный входной диапазон от 1% до 110% (скв) каждого диапазона и 200% (пик) каждого диапазона
    Диапазон дисплея от 0,15% до 130% каждого диапазона (отображается 0 для меньше чем 0,15%)
    Пик-фактор 3 или меньше
    Активная мощность Погрешность ±0,3% пок. ±0,2% диап.+погрешность токовых клещей (коэффициент мощности 1, синусоида, от 40 до 70 Гц)
    Воздействие коэффициента мощности ±1,0% диап. (40 до 70 Гц, коэффициент мощности 0,5 пок.)
    Диапазон частот от 40 до 70 Гц
    Погрешность времени в ±5 сек/день
    Внутренняя память Флеш-карта (4 МБ)
    Внешняя память Карта памяти (2 ГБ). Формат: FAT 16

  • Комплект поставки CW500

    № Наименование Количество
    1 Анализатор качества электроэнергии CW500 1
