РЕСУРС-PQA — анализатор качества электрической энергии

Код товара: 57810
  • 74037-19
    Анализатор качества электрической энергии РЕСУРС-PQA Анализатор качества электрической энергии РЕСУРС-PQA Анализатор качества электрической энергии РЕСУРС-PQA

    • Межповерочный интервал

      8 лет

    • Госреестр СИ РФ

      74037-19 до 15.02.2029

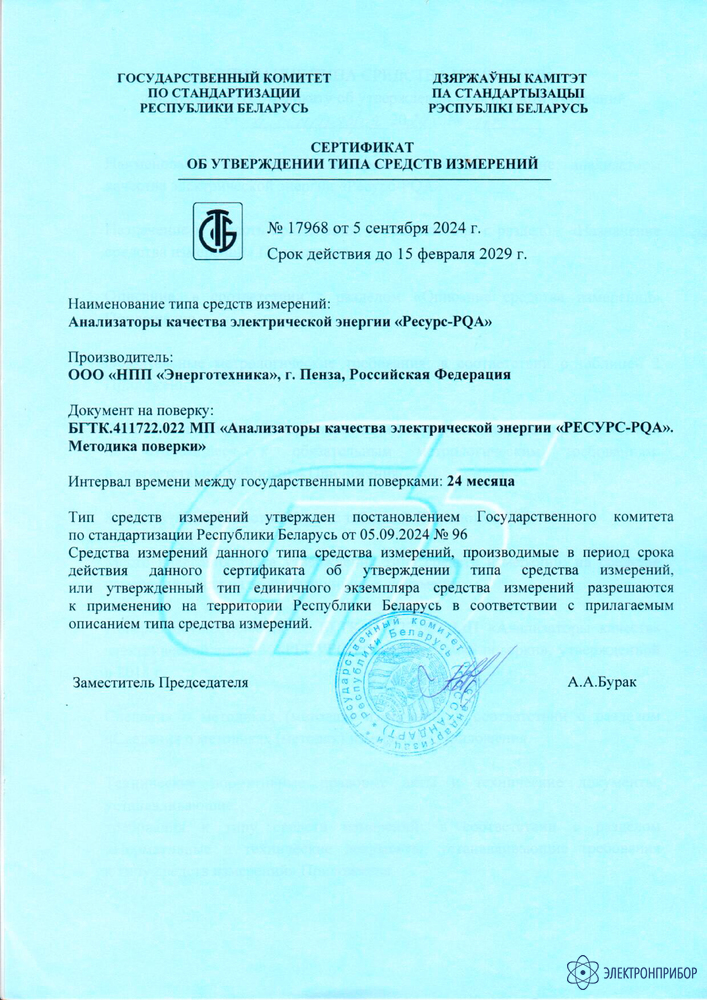

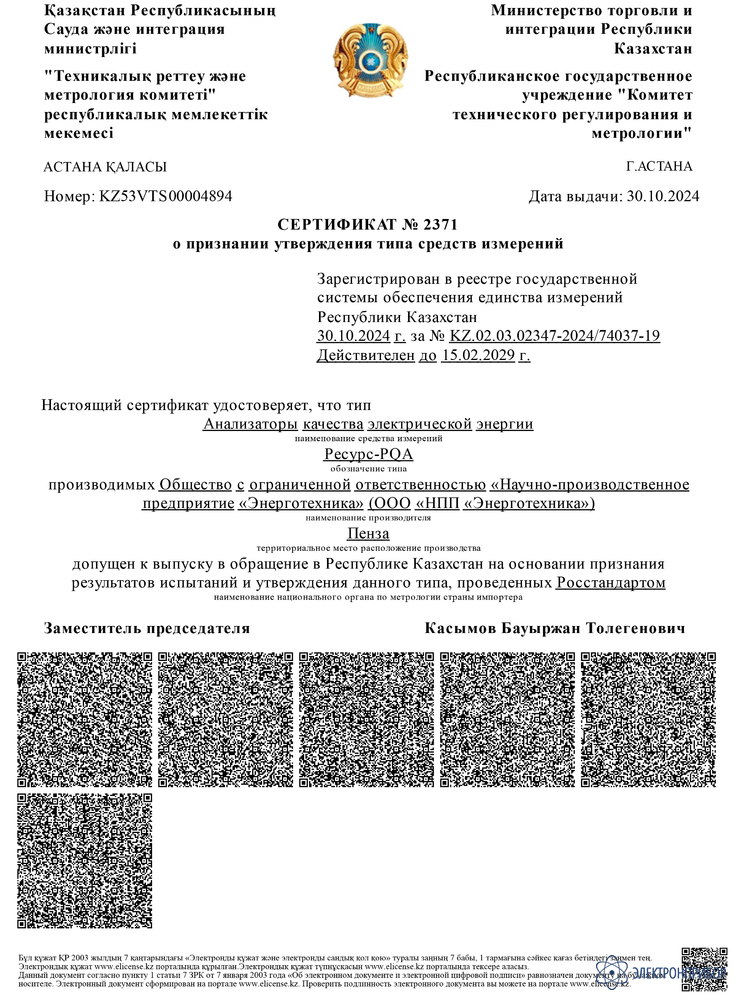

    Сертификаты

    Отличительные особенности анализатора качества электрической энергии РЕСУРС-PQA:

    • Большое количество модификаций многофункциональных переносных приборов для контроля и анализа качества электрической энергии;
    • Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I) и ГОСТ Р 51317.4.15 (класс F1);
    • Контроль качества электрической энергии на соответствие нормам, установленным в ГОСТ 32144, EN 50160
    • Контроль и мониторинг качества электрической энергии в соответствии с ГОСТ 33073;
    • Использование высокоточных разъёмных трансформаторов тока (токоизмерительных клещей и катушек Роговского);
    • Использование современных информационных технологий: Ethernet, USB, Wi-Fi, SD-карта, GPS/ГЛОНАСС;
    • Мощная функция регистрации результатов измерений во внутренней памяти прибора, дополнительной сменной SD-карте и внешнем USB Flash-диске;
    • Мспользование двух концепций конструирования средств измерений:

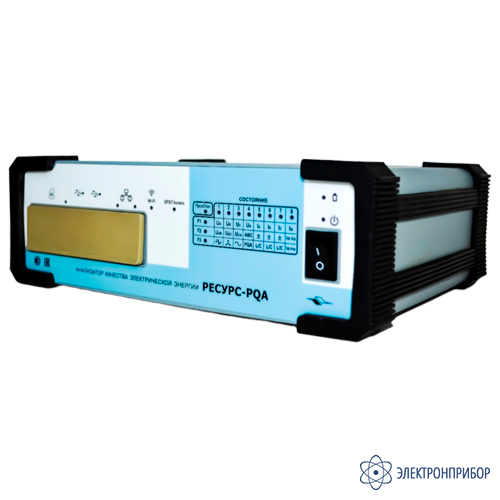

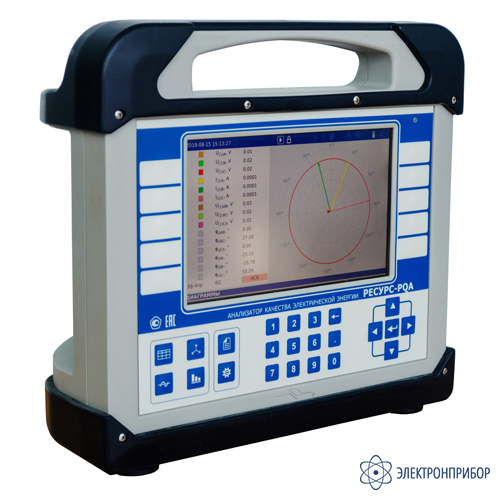

      - полнофункциональная моноблочная модификация с цветным 7‑дюймовым TFT-дисплеем и встроенной клавиатурой;
      - модификация без органов управления ("Черный ящик");
    • возможность обновления программного обеспечения на месте эксплуатации.

    Область применения анализатора качества электрической энергии РЕСУРС-PQA:

    • Проведение сертификационных, периодических, арбитражных, технологических и других видов испытаний электрической энергии;
    • Управление качеством электрической энергии при её генерации, передаче и потреблении;
    • Энергетическое обследование электросетей предприятий (энергоаудит);
    • Измерение параметров электроснабжения на предприятиях промышленности и в энергосистемах;
    • Проверка правильности монтажа и режимов работы узлов учёта электрической энергии;
    • Метрологическое обеспечение измерительных систем.

    Функциональные возможности анализатора качества электрической энергии РЕСУРС-PQA:

    • Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I), ГОСТ 32144;
    • Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15 (класс F1);
    • Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655;
    • Измерение параметров мощности искажений в соответствии с требованиями IEEE Std 1459;
    • Статистическая обработка результатов измерений ПКЭ в соответствии с ГОСТ 33073;
    • Измерение активной и реактивной электрической энергии (за сутки, за расчетный период, итого);
    • Анализатор спектра;
    • Регистратор результатов измерений показателей качества электрической энергии, параметров напряжения, силы тока и углов фазовых сдвигов, мощности и энергии;
    • Регистратор аварийных событий;
    • Цифровой осциллограф;
    • Измерение выходной мощности измерительных трансформаторов напряжения;
    • Измерение нагрузки измерительных трансформаторов тока;
    • Измерение падения напряжения на линии связи между измерительными трансформаторами напряжения и счетчиками электрической энергии;
    • Измерение потерь напряжения в электрических сетях;
    • Автоматическое определение порядка чередования фаз;
    • Индикация превышения пределов измерений (перегрузки) в каналах напряжения и тока;
    • Построение векторных диаграмм (указатель фаз);
    • Считывание измерительной информации с помощью программного обеспечения входящего в комплект поставки и экспорт данных в электронные таблицы Excel;
    • Сохранение результатов контроля качества электрической энергии в файлах формата csv на SD-карте или USB-накопителе;
    • Сохранение результатов измерений на USB Flash-диске и SD-карте;
    • Web-интерфейс для настройки прибора и просмотра всех результатов измерений;
    • Ограничение доступа к управлению анализатором с помощью системы паролей;
    • Наличие журнала работы прибора;
    • Гибкая настройка режимов регистрации измерительной информации в 5 общих и 4 специальных архивах анализатора;
    • Мониторинг используемых и свободных ресурсов памяти данных;
    • Автоматический расчет максимальной длительности испытаний.

    Измеряемые параметры анализатора качества электрической энергии РЕСУРС-PQA:

    Показатели качество электрической энергии:

    • Отрицательное и положительное отклонения напряжения;
    • Отклонение напряжения основной частоты;
    • Отклонение среднеквадратического значения напряжения (с учётом гармоник и интергармоник);
    • Отклонение частоты (значение частоты);
    • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
    • Суммарный коэффициент гармонических составляющих напряжения;
    • Коэффициент и среднеквадратическое значение n-ой гармонической составляющей напряжения (n от 2 до 50);
    • Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей напряжения (h от 1 до 50);
    • Длительность провала напряжения, прерывания напряжения, перенапряжения;
    • Глубина и остаточное напряжение провала и прерывания;
    • Коэффициент перенапряжения и максимальное значение напряжения при перенапряжении;
    • Кратковременная и длительная дозы фликера;
    • Длительность быстрого изменения напряжения;
    • Максимальное значение быстрого изменения напряжения ΔUmax и значение быстрого изменения напряжения ΔUSS;
    • Амплитудное и максимальное значения импульса напряжения;
    • Длительность импульса напряжения;
    • Значение информационного сигнала.

    Напряжение:

    • Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник);
    • Среднеквадратическое значение напряжения основной частоты;
    • Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей.

    Сила тока:

    • Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник);
    • Среднеквадратическое значение силы тока основной частоты;
    • Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей;
    • Суммарный коэффициент гармонических составляющих тока;
    • Коэффициент и среднеквадратическое значение n-ой гармонической составляющей тока (n от 2 до 50);
    • Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей тока (h от 1 до 50);
    • Коэффициенты несимметрии токов по обратной и нулевой последовательностям.

    Углы фазовых сдвигов:

    • Угол фазового сдвига между напряжениями основной частоты;
    • Угол фазового сдвига между токами основной частоты;
    • Угол фазового сдвига между напряжением и током основной частоты;
    • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 50);
    • Угол начального фазового сдвига n-ой гармонической составляющей напряжения относительно напряжения основной частоты;
    • Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей.

    Мощность:

    • Активная мощность основной частоты;
    • Активная мощность (для полосы частот от 1 до 50 гармонической составляющей);
    • Активная мощность n-ой гармонической составляющей (n от 2 до 50);
    • Активная мощность прямой, обратной и нулевой последовательностей;
    • Реактивная мощность основной частоты;
    • Реактивная мощность (для полосы частот от 1 до 50 гармонической составляющей);
    • Реактивная мощность n-ой гармонической составляющей (n от 2 до 50);
    • Реактивная мощность прямой, обратной и нулевой последовательностей;
    • Полная мощность основной частоты;
    • Полная мощность (для полосы частот от 1 до 50 гармонической составляющей);
    • Полная мощность n-ой гармонической составляющей (n от 2 до 50);
    • Полная мощность прямой, обратной и нулевой последовательностей;
    • Коэффициент мощности.

    Мощность по стандарту IEEE STD 1459–2010:

    • Мощность искажений фазного тока DI;
    • Мощность искажений фазного напряжения DU;
    • Полная фазная мощность гармоник SH;
    • Полная фазная неосновная мощность SN;
    • Активная фазная мощность гармоник (неосновная активная фазная мощность) РH;
    • Фазная мощность искажений синусоидальности DH;
    • Трёхфазная эффективная полная мощность SE;
    • Трёхфазный эффективный коэффициент мощности KE;
    • Коэффициент мощности прямой последовательности K1;
    • Трёхфазная эффективная мощность искажений тока DEI;
    • Трёхфазная эффективная мощность искажений напряжения DEU;
    • Трёхфазная эффективная полная мощность гармоник SEH;
    • Трёхфазная эффективная полная неосновная мощность SEN;
    • Трёхфазная эффективная активная мощность гармоник(трёхфазная неосновная активная мощность) PH;
    • Трёхфазная эффективная мощность искажений DEH;
    • Коэффициент гармонического загрязнения HP;
    • Коэффициент несимметрии нагрузки LU.

    Трёхфазная энергия:

    • Активная энергия прямого и обратного направлений;
    • Реактивная энергия основной частоты в каждом из четырех квадрантов;
    • Реактивная энергия основной частоты прямого направления (суммарная реактивная энергия основной частоты 1 и 2 квадрантов);
    • Реактивная энергия основной частоты обратного направления (суммарная реактивная энергия основной частоты 3 и 4 квадрантов);
    • Активная энергия основной частоты прямого и обратного направлений;
    • Активная энергия прямой последовательности прямого и обратного направлений;
    • Реактивная энергия в каждом из четырех квадрантов;
    • Реактивная энергия прямой последовательности в каждом из четырех квадрантов.

    Хранение результатов измерений:

    • Показатели качества электрической энергии и параметры всех измеряемых электрических величин с временем измерения, настраиваемым в диапазоне от 1 секунды до 2 часов
    Объём внутренней памяти, Гбайт Глубина хранения архива, сут, с временем измерения
    1 с 1 мин 10 мин
    32 5 300 3000
    64 10 600 6000
    128 20 1200 12000
    256 40 2400 24000
    • Статистические характеристики показателей качества электрической энергии за период проведения измерений, настраиваемый в диапазоне от 1 суток до 31 суток – не менее 1 года;
    • Параметры случайных событий (провалов напряжения, прерываний напряжения, перенапряжений, быстрых изменений напряжения, импульсов напряжения) – не менее 10000 событий;
    • Параметры энергии с временем измерения, настраиваемым в диапазоне от 1 минуты до 60 минут – не менее 90 суток.

    Варианты исполнения устройства анализатора качества электрической энергии РЕСУРС-PQA:

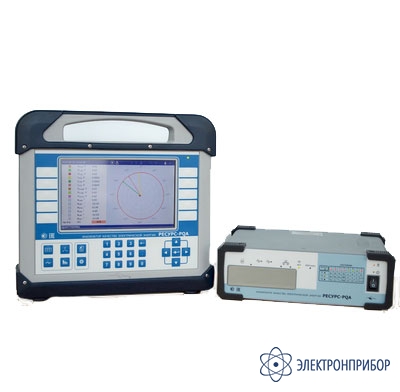

    Приборы имеют несколько модификаций, отличающихся конструктивным исполнением, номинальным значением измеряемой силы тока, видом применяемых измерительных преобразователей тока, значениями пределов допускаемых погрешностей (классом точности применяемых измерительных преобразователей тока), наличием или отсутствием функции измерения параметров импульсов напряжения, объёмом внутренней памяти для хранения результатов измерений, наличием или отсутствием интерфейса Wi-Fi.

    Структура условного обозначения модификации прибора «Ресурс–PQA–Х–Х Х Х–(X)Х Х:Х»:

    Конструктивное исполнение:
    M – с экраном и клавиатурой;
    L – без экрана и клавиатуры.

    Объём внутренней памяти для хранения результатов измерений:
    32 – 32 Гбайт;
    64 – 64 Гбайт;
    128 – 128 Гбайт;
    256 – 256 Гбайт.

    Условное обозначение наличия функции измерения параметров импульсов напряжения:
    Нет символа – без измерения параметров импульсов напряжения;
    I – измерение параметров импульсов напряжения.

    Условное обозначение наличия интерфейса Wi-Fi:
    Нет символа – без интерфейса Wi-Fi;
    W – с интерфейсом Wi-Fi.

    Количество (1, 2, 3, 4) и вид измерительных преобразователей тока:
    C – разъёмные трансформаторы тока (токоизмерительные клещи);
    CF – гибкие разъёмные трансформаторы тока.

    Номинальное значение силы тока в амперах:
    5; 10; 50; 100; 500; 1000; 3000; 6000.

    Класс точности измерительных преобразователей тока:
    0,2; 0,5; 1,0.

    Пример записи в других документах и при заказе прибора с экраном и клавиатурой, 128 Гбайт внутренней памяти, измерением параметров импульсов напряжения, встроенным модулем Wi-Fi, тремя гибкими разъёмными транс­форматорами тока с номинальным значением тока 3000 А и классом точности 1,0:

    Анализатор качества электрческой энергии «Pecypc-PQA-M-128IW- (3)CF3000:1,0», БГТК.411722.022.

    Пример записи в других документах и при заказе прибора без экрана и клавиатуры, с 64 Гбайт внутренней памяти, без измерения параметров импуль­сов напряжения, без встроенного модуля Wi-Fi, с четырьмя токоизмерительны­ми клещами с номинальным значением тока 5 А и классом точности 0,2:

    Анализатор качества электрической энергии «Pecypc-PQA-L-64-(4)C5:0,2», БГТК.411722.022.

    Примечание 1- При комплектации несколькими различными комплектами изме­рительных преобразователей тока в обозначении модификации указываются номинальное значение силы тока, вид измерительных преобразователей тока и класс точности для каждо­го из комплектов (например, «Pecypc-PQA-M-64IW-(3)C5:0,2-(4)CF3000:1,0»),

    Примечание 2 - При комплектации прибора измерительными преобразователями тока, имеющими несколько диапазонов измерений, в обозначении модификации через точку с запятой указываются номинальные значения силы тока, соответствующие всем диапазонам измерений (например, «Pecypc-PQA-M-64IW-(4)C 10; 100; 1000:0,2» - прибор с токоизмери­тельными клещами, имеющими диапазоны измерений с номинальными значениями силы то­ка: 10 А, 100 А, 1000 А).

  • Технические характеристики анализатора качества электрической энергии РЕСУРС-PQA:

    Параметр Значение
    Номинальное среднеквадратическое значение фазного (междуфазного) напряжения переменного тока Uном, В 100/√3 (100); 110/√3 (110); 120/√3 (120); 127/√3 (127); 200/√3 (200); 220/√3 (220); 230/√3 (230); 220 (220·√3); 230 (230·√3); 240 (240·√3)
    Номинальное среднеквадратическое значение силы переменного тока Iном, А Определяется измерительными преобразователями тока (токоизмерительными клещами и гибкими разъёмными трансформаторами тока), входящими в комплект поставки приборов, и составляет: 5; 10; 50; 100; 500; 1000; 3000; 6000
    Максимальное среднеквадратическое значение силы переменного тока Iмакс, А, при:
    - Iном, равном 5, 10 А
    - Iном, равном 50, 100, 500, 1000, 3000, 6000 А
    1,5·Iном
    1,2·Iном
    Номинальное значение частоты переменного тока fном, Гц 50
    Диапазон измерений среднеквадратического значения напряжения переменного тока U, В 1) от 0,01·Uном до 2,0·Uном
    Пределы допускаемой приведённой основной погрешности измерений среднеквадратического значения напряжения переменного тока, % 2) ±0,1
    Диапазон измерений отклонения напряжения переменного тока, % 3) от −90 до +50
    Пределы допускаемой абсолютной основной погрешности измерений отклонения напряжения переменного тока, % ±0,1
    Диапазон измерений отрицательного отклонения напряжения переменного тока, % от 0 до 90
    Пределы допускаемой абсолютной основной погрешности измерений отрицательного отклонения напряжения переменного тока, % ±0,1
    Диапазон измерений положительного отклонения напряжения переменного тока, % от 0 до 50
    Пределы допускаемой абсолютной основной погрешности измерений положительного отклонения напряжения переменного тока, % ±0,1
    Диапазон измерений частоты переменного тока f, Гц от 42,5 до 57,5
    Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц ±0,01
    Диапазон измерений отклонения частоты переменного тока, Гц от −7,5 до +7,5
    Пределы допускаемой абсолютной основной погрешности измерений отклонения частоты переменного тока, Гц ±0,01
    Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности, % от 0 до 20
    Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности, % ±0,15
    Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности, % от 0 до 20
    Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности, % ±0,15
    Диапазон измерений коэффициента искажения синусоидальности напряжения KU (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), % от 0,5 до 30
    Пределы допускаемой погрешности измерений коэффициента искажения синусоидальности напряжения KU (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), %, при:
    - KU < Uном/U(1) пределы допускаемой абсолютной погрешности
    - KU ≥ Uном/U(1) пределы допускаемой относительной погрешности
    ±0,05·Uном/U(1)
    ±5,0
    Диапазон измерений среднеквадратического значения гармонической составляющей напряжения U(n) (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы), В от 0,001·Uном до 0,3·Uном
    Пределы допускаемой погрешности измерений среднеквадратического значения гармонической составляющей напряжения U(n) (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы), %, при:
    - U(n) < 0,01·Uном пределы допускаемой приведённой (к номинальному значению Uном) погрешности
    - U(n) ≥ 0,01·Uном пределы допускаемой относительной погрешности
    ±0,05
    ±5,0
    Диапазон измерений коэффициента гармонической составляющей напряжения КU(n) (коэффициент n-ой гармонической составляющей, коэффициент n-ой гармонической группы, коэффициент n-ой гармонической подгруппы), % от 0,1 до 30
    Пределы допускаемой погрешности измерений коэффициента гармонической составляющей напряжения КU(n) (коэффициент n-ой гармонической составляющей, коэффициент n-ой гармонической группы, коэффициент n-ой гармонической подгруппы), %, при:
    - КU(n) < Uном/U(1) пределы допускаемой абсолютной погрешности
    - КU(n) ≥ Uном/U(1) пределы допускаемой относительной погрешности
    ±0,05·Uном/U(1)
    ±5,0
    Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения Ui(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы), В от 0,001·Uном до 0,3·Uном
    Пределы допускаемой погрешности измерений среднеквадратического значения интергармонической составляющей напряжения Ui(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы), %, при:
    - Ui(h) < 0,01·Uном пределы допускаемой приведённой (к номинальному значению Uном) погрешности
    - Ui(h) ≥ 0,01·Uном пределы допускаемой относительной погрешности
    ±0,05
    ±5,0
    Диапазон измерений коэффициента интергармонической составляющей напряжения КUi(h) (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы), % от 0,1 до 30
    Пределы допускаемой погрешности измерений коэффициента интергармонической составляющей напряжения КUi(h) (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы), %, при:
    - КUi(h) < Uном/U(1) пределы допускаемой абсолютной погрешности
    - КUi(h) ≥ Uном/U(1) пределы допускаемой относительной погрешности
    ±0,05·Uном/U(1)
    ±5,0
    Диапазон измерений среднеквадратического значения напряжения информационных сигналов в электрических сетях Uис, В 4) от 0 до 0,3·Uном
    Пределы допускаемой погрешности измерений среднеквадратического значения напряжения информационных сигналов в электрических сетях, %, при:
    - Uис < 0,03·Uном пределы допускаемой приведённой (к номинальному значению Uном) погрешности
    - Uис ≥ 0,03·Uном пределы допускаемой относительной погрешности
    ±0,15
    ±5,0
    Диапазон измерений длительности провала напряжения, c от 0 до 60
    Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с ±T (T = 1/f)
    Диапазон измерений глубины провала и прерывания напряжения, % от 10 до 100
    Пределы допускаемой абсолютной основной погрешности измерений глубины провала и прерывания напряжения, % ±0,2
    Диапазон измерений остаточного напряжения при провале и прерывании напряжения, В от 0 до 0,9·Uном
    Пределы допускаемой приведённой (к номинальному значению Uном) основной погрешности измерений остаточного напряжения при провале и прерывании напряжения, % ±0,2
    Диапазон измерений длительности прерывания напряжения Δtпр, с от 0 до 600
    Пределы допускаемой абсолютной погрешности измерений длительности прерывания напряжения, с, при:
    - Δtпр от 0,02 с до 60 с включ.
    - Δtпр св. 60 с до 600 с включ.
    ±T (T = 1/f)
    ±(0,0001·Δtпр + T) (T = 1/f)
    Диапазон измерений длительности перенапряжения, с от 0 до 60
    Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с ±T (T = 1/f)
    Диапазон измерений коэффициента перенапряжения, отн. ед. от 1,1 до 2,0
    Пределы допускаемой абсолютной основной погрешности измерений коэффициента перенапряжения, отн. ед. ±0,002
    Диапазон измерений максимального значения напряжения при перенапряжении, В от 1,1·Uном до 2,0·Uном
    Пределы допускаемой приведённой (к номинальному значению Uном) основной погрешности измерений максимального значения напряжения при перенапряжении, % ±0,2
    Диапазон измерений дозы фликера (кратковременной, длительной), отн. ед. от 0,2 до 10
    Пределы допускаемой погрешности измерений дозы фликера (кратковременной Pst, длительной Plt), %, при:
    - Pst ≥ 1, Plt ≥ 1 пределы допускаемой относительной погрешности
    - Pst < 1, Plt < 1 пределы допускаемой приведённой (к значению, равному 1) погрешности
    ±5
    ±5
    Диапазон измерений амплитудного и максимального значений импульса напряжения, кВ 5):
    - для импульсов положительной полярности
    - для импульсов отрицательной полярности
    от 0,5 до 6
    от −0,5 до −6
    Пределы допускаемой относительной погрешности измерений амплитудного и максимального значений импульса напряжения, % 5) ±10
    Диапазон измерений длительности импульса напряжения tи, мкс 5) от 10 до 5000
    Пределы допускаемой абсолютной погрешности измерений длительность импульса напряжения, мкс 5) ±(0,1·tи + 2,0)
    Диапазон измерений максимального значения быстрого изменения напряжения ΔUmax и значения быстрого изменения напряжения ΔUSS, В, % от Uном от 0,01·Uном до 0,5·Uном 6)
    Пределы допускаемой приведённой (к номинальному значению Uном) и абсолютной (для значений ΔUmax, ΔUSS, измеряемых в процентах от Uном) основной погрешности измерений максимального значения быстрого изменения напряжения ΔUmax и значения быстрого изменения напряжения ΔUSS, % ±0,2
    Диапазон измерений среднеквадратического значения силы переменного тока I, А 7) от 0,001·Iном до Iмакс
    Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения силы переменного тока при 0,05·Iном ≤ I ≤ Iмакс, % ±(0,1 + δт)
    δт = 0,2 (КТ 0,2)
    δт = 0,4 (КТ 0,5)
    δт = 0,9 (КТ 1,0)
    Пределы допускаемой приведённой (к номинальному значению Iном) основной погрешности измерений среднеквадратического значения силы переменного тока при 0,001·Iном ≤ I < 0,05·Iном, % ±(0,005 + γт)
    γт = 0,010 (КТ 0,2)
    γт = 0,020 (КТ 0,5)
    γт = 0,045 (КТ 1,0)
    Диапазон измерений коэффициента несимметрии токов по обратной последовательности, % от 0 до 100
    Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов по обратной последовательности при 0,05·Iном ≤ I ≤ Iмакс, % ±(0,15 + ∆т),
    ∆т = 0,15 (КТ 0,2)
    ∆т = 0,35 (КТ 0,5)
    ∆т = 0,85 (КТ 1,0)
    Диапазон измерений коэффициента несимметрии токов по нулевой последовательности, % от 0 до 100
    Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов по нулевой последовательности при 0,05·Iном ≤ I ≤ Iмакс, % ±(0,15 + ∆т),
    ∆т = 0,15 (КТ 0,2)
    ∆т = 0,35 (КТ 0,5)
    ∆т = 0,85 (КТ 1,0)
    Диапазон измерений коэффициента искажения синусоидальности тока KI (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), % от 0,2 до 100
    Пределы допускаемой абсолютной погрешности измерений коэффициента искажения синусоидальности тока KI (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при KI < 3·Iном/I(1) и 0,05·Iном ≤ I ≤ Iмакс, % ±(0,1 + ∆т)·Iном/I(1)
    ∆т = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)
    Пределы допускаемой относительной погрешности измерений коэффициента искажения синусоидальности тока KI (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при KI ≥ 3·Iном/I(1) и 0,05·Iном ≤ I ≤ Iмакс, % ±(3,0 + δт)
    δт = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)
    Диапазон измерений среднеквадратического значения гармонической составляющей тока I(n) (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы), А от 0,002·Iном до (0,3 + 1,0/n)·Iном
    Пределы допускаемой приведённой (к номинальному значению Iном) погрешности измерений среднеквадратического значения гармонической составляющей тока I(n) (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы) при I(n) < 0,03·Iном и 0,05·Iном ≤ I ≤ Iмакс, % ±(0,1 + γт)
    γт = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)
    Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока I(n) (среднеквадратическое значение n-ой гармонической составляющей, среднеквадратическое значение n-ой гармонической группы, среднеквадратическое значение n-ой гармонической подгруппы) при I(n) ≥ 0,03·Iном и 0,05·Iном ≤ I ≤ Iмакс, % ±(3,0 + δт)
    δт = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)
    Диапазон измерений коэффициента гармонической составляющей тока КI(n) (коэффициент n-ой гармонической составляющей, коэффициент n-ой гармонической группы, коэффициент n-ой гармонической подгруппы) при 0,002·Iном ≤ I(n) ≤ (0,3 + 1,0/n)·Iном, % от 0,2 до 100
    Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока КI(n) (коэффициент n-ой гармонической составляющей, коэффициент n-ой гармонической группы, коэффициент n-ой гармонической подгруппы) при КI(n) < 3·Iном/I(1) и 0,05·Iном ≤ I ≤ Iмакс, % ±(0,1 + ∆т)·Iном/I(1)
    ∆т = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)
    Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока КI(n) (коэффициент n-ой гармонической составляющей, коэффициент n-ой гармонической группы, коэффициент n-ой гармонической подгруппы) при КI(n) ≥ 3·Iном/I(1) и 0,05·Iном ≤ I ≤ Iмакс, % ±(3,0 + δт)
    δт = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)
    Диапазон измерений среднеквадратического значения интергармонической составляющей тока Ii(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы), А от 0,002·Iном до (0,3 + 0,5/h)·Iном
    Пределы допускаемой приведённой (к номинальному значению Iном) погрешности измерений среднеквадратического значения интергармонической составляющей тока Ii(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы) при Ii(h) < 0,03·Iном и 0,05·Iном ≤ I ≤ Iмакс, % ±(0,1 + γт)
    γт = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)
    Пределы допускаемой относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока Ii(h) (среднеквадратическое значение h-ой интергармонической группы, среднеквадратическое значение h-ой интергармонической центрированной подгруппы) при Ii(h) ≥ 0,03·Iном и 0,05·Iном ≤ I ≤ Iмакс, % ±(3,0 + δт)
    δт = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)
    Диапазон измерений коэффициента интергармонической составляющей тока КIi(h) (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы) при 0,002·Iном ≤ Ii(h) ≤ (0,3 + 0,5/h)·Iном, % от 0,2 до 100
    Пределы допускаемой абсолютной погрешности измерений коэффициента интергармонической составляющей тока КIi(h) (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы) при КIi(h) < 3·Iном/I(1) и 0,05·Iном ≤ I ≤ Iмакс, % ±(0,1 + ∆т)·Iном/I(1)
    ∆т = 0,05 (КТ 0,2; КТ 0,5; КТ 1,0)
    Пределы допускаемой относительной погрешности измерений коэффициента интергармонической составляющей тока КIi(h) (коэффициент h-ой интергармонической группы, коэффициент h-ой интергармонической центрированной подгруппы) при КIi(h) ≥ 3·Iном/I(1) и 0,05·Iном ≤ I ≤ Iмакс, % ±(3,0 + δт)
    δт = 2,0 (КТ 0,2; КТ 0,5; КТ 1,0)
    Диапазон измерений угла фазового сдвига между напряжениями основной частоты, градус от −180 до +180
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями основной частоты при 0,8·Uном ≤ U ≤ 1,5·Uном, градус ±0,1
    Диапазон измерений угла фазового сдвига между токами основной частоты, градус от −180 до +180
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при 0,05·Iном ≤ I ≤ Iмакс, градус ±(0,1 + ∆т)
    ∆т = 0,3 (КТ 0,2)
    ∆т = 0,9 (КТ 0,5)
    ∆т = 1,9 (КТ 1,0)
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при 0,01·Iном ≤ I < 0,05·Iном, градус ±(0,2 + ∆т)
    ∆т = 0,8 (КТ 0,2)
    ∆т = 1,8 (КТ 0,5)
    ∆т = 3,8 (КТ 1,0)
    Диапазон измерений угла фазового сдвига между напряжением и током, градус 8) от −180 до +180
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,05·Iном ≤ I ≤ Iмакс, 0,8·Uном ≤ U ≤ 1,5·Uном, градус ±(0,1 + ∆т)
    ∆т = 0,1 (КТ 0,2)
    ∆т = 0,4 (КТ 0,5)
    ∆т = 0,9 (КТ 1,0)
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,01·Iном ≤ I < 0,05·Iном, 0,8·Uном ≤ U ≤ 1,5·Uном, градус ±(0,2 + ∆т)
    ∆т = 0,3 (КТ 0,2)
    ∆т = 0,8 (КТ 0,5)
    ∆т = 1,8 (КТ 1,0)
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,01·Iном ≤ I ≤ Iмакс, 0,01·Uном ≤ U < 0,8·Uном, градус ±(1,0 + ∆т)
    ∆т = 2,0 (КТ 0,2)
    ∆т = 2,0 (КТ 0,5)
    ∆т = 4,0 (КТ 1,0)
    Диапазон измерений угла фазового сдвига между n–ми гармоническими составляющими напряжения и тока, градус от −180 до +180
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между n–ми гармоническими составляющими напряжения и тока при I(n) ≥ 0,01·Iном, U(n) ≥ 0,05·Uном, градус ±(1,0 + ∆т)
    ∆т = 2,0 (КТ 0,2)
    ∆т = 4,0 (КТ 0,5)
    ∆т = 9,0 (КТ 1,0)
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между n–ми гармоническими составляющими напряжения и тока при I(n) ≥ 0,005·Iном, U(n) ≥ 0,01·Uном, градус ±(2,0 + ∆т)
    ∆т = 3,0 (КТ 0,2)
    ∆т = 8,0 (КТ 0,5)
    ∆т = 13,0 (КТ 1,0)
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между n–ми гармоническими составляющими напряжения и тока при I(n) ≥ 0,002·Iном, U(n) ≥ 0,002·Uном, градус ±(5,0 + ∆т)
    ∆т = 5,0 (КТ 0,2)
    ∆т = 15,0 (КТ 0,5)
    ∆т = 25,0 (КТ 1,0)
    Диапазон измерений угла начального фазового сдвига n-ой гармонической составляющей напряжения, градус от −180 до +180
    Пределы допускаемой абсолютной погрешности измерений угла начального фазового сдвига n-ой гармонической составляющей напряжения, градус:
    - при U(n) ≥ 0,05·Uном
    - при 0,01·Uном ≤ U(n) < 0,05·Uном
    - при 0,002·Uном ≤ U(n) < 0,01·Uном
    ±3,0
    ±5,0
    ±10,0
    Диапазон измерений коэффициента мощности KP (KP = P/S), отн. ед. от −1 до +1
    Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0,8·Uном ≤ U ≤ 1,2·Uном, 0,05·Iном ≤ I ≤ Iмакс, отн. ед. ±(0,005 + ∆т)
    ∆т = 0,005 (КТ 0,2)
    ∆т = 0,010 (КТ 0,5)
    ∆т = 0,020 (КТ 1,0)
    Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0,8·Uном ≤ U ≤ 1,2·Uном, 0,01·Iном ≤ I < 0,05·Iном, отн. ед. ±(0,01 + ∆т)
    ∆т = 0,01 (КТ 0,2)
    ∆т = 0,02 (КТ 0,5)
    ∆т = 0,04 (КТ 1,0)
    Диапазон измерений активной электрической мощности P, Вт 9) от 0,8·Uном до 1,2·Uном, от 0,01·Iном до Iмакс, 0 ≤ |KР| ≤ 1
    Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,05·Iном ≤ I ≤ Iмакс, 0,8 < |KР| ≤ 1, %:
    а) для трёхфазной мощности при симметричной нагрузке;
    б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке    		 а) ±(0,2 + δт)
    б) ±(0,3 + δт)
    δт = 0,3 (КТ 0,2)
    δт = 0,8 (КТ 0,5)
    δт = 1,8 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,01·Iном ≤ I < 0,05·Iном, 0,8 < |KР| ≤ 1, %:
    а) для трёхфазной мощности при симметричной нагрузке;
    б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке    		 а) ±(0,4 + δт)
    б) ±(0,6 + δт)
    δт = 0,6 (КТ 0,2)
    δт = 1,1 (КТ 0,5)
    δт = 2,1 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,1·Iном ≤ I ≤ Iмакс, 0,5 ≤ |KР| ≤ 0,8, %:
    а) для трёхфазной мощности при симметричной нагрузке;
    б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке    		 а) ±(0,2 + δт)
    б) ±(0,3 + δт)
    δт = 0,4 (КТ 0,2)
    δт = 0,8 (КТ 0,5)
    δт = 1,8 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,02·Iном ≤ I < 0,1·Iном, 0,5 ≤ |KР| ≤ 0,8, %:
    а) для трёхфазной мощности при симметричной нагрузке;
    б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке    		 а) ±(0,5 + δт)
    б) ±(0,7 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,0 (КТ 0,5)
    δт = 2,0 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,1·Iном ≤ I ≤ Iмакс, 0,25 ≤ |KР| < 0,5, %:
    а) для трёхфазной мощности при симметричной нагрузке;
    б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке    		 а) ±(0,5 + δт)
    б) ±(0,7 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,5 (КТ 0,5)
    δт = 3,5 (КТ 1,0)
    Пределы допускаемой приведённой (к значению Sном; для однофазной мощности Sном = Uном·Iном, для трёхфазной мощности Sном = 3·Uном·Iном) основной погрешности измерений активной электрической мощности при 0,1·Iном ≤ I ≤ Iмакс, |KР| < 0,25, % а) ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,05 (КТ 0,5)
    γт = 0,08 (КТ 1,0)
    Диапазон измерений активной электрической мощности обратной последовательности, Вт от 0,001·Sном до 0,1·Sном, при Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном = 3·Uном·Iном) основной погрешности измерений активной электрической мощности обратной последовательности, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,05 (КТ 0,5)
    γт = 0,08 (КТ 1,0)
    Диапазон измерений активной электрической мощности нулевой последовательности, Вт от 0,001·Sном до 0,1·Sном, при Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном = 3·Uном·Iном) основной погрешности измерений активной электрической мощности нулевой последовательности, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,05 (КТ 0,5)
    γт = 0,08 (КТ 1,0)
    Диапазон измерений активной электрической мощности n-ой гармонической составляющей, Вт от 0,001·Sном до 0,1·Sном,
    для однофазной мощности: Sном = Uном·Iном
    для трёхфазной мощности: Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном; для однофазной мощности Sном = Uном·Iном, для трёхфазной мощности Sном = 3·Uном·Iном) основной погрешности измерений активной электрической мощности n-ой гармонической составляющей, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,08 (КТ 0,5)
    γт = 0,18 (КТ 1,0)
    Диапазон измерений реактивной электрической мощности Q, вар 10) от 0,8·Uном до 1,2·Uном,
    от 0,02·Iном до Iмакс,
    0 ≤ |KQ| ≤ 1
    (KQ = Q/S)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,05·Iном ≤ I ≤ Iмакс, 0,8 < |KQ| ≤ 1, % ±(0,5 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,5 (КТ 0,5)
    δт = 2,5 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,02·Iном ≤ I < 0,05·Iном, 0,8 < |KQ| ≤ 1, % ±(0,75 + δт)
    δт = 0,75 (КТ 0,2)
    δт = 1,75 (КТ 0,5)
    δт = 3,25 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,1·Iном ≤ I ≤ Iмакс, 0,5 ≤ |KQ| ≤ 0,8, % ±(0,5 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,5 (КТ 0,5)
    δт = 2,5 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,05·Iном ≤ I < 0,1·Iном, 0,5 ≤ |KQ| ≤ 0,8, % ±(0,75 + δт)
    δт = 0,75 (КТ 0,2)
    δт = 1,75 (КТ 0,5)
    δт = 3,25 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,1·Iном ≤ I ≤ Iмакс, 0,25 ≤ |KQ| < 0,5, % ±(0,75 + δт)
    δт = 0,75 (КТ 0,2)
    δт = 1,75 (КТ 0,5)
    δт = 3,25 (КТ 1,0)
    Пределы допускаемой приведённой (к значению Sном; для однофазной мощности Sном = Uном·Iном, для трёхфазной мощности Sном = 3·Uном·Iном) основной погрешности измерений реактивной электрической мощности при 0,1·Iном ≤ I ≤ Iмакс, |KQ| < 0,25, % ±(0,1 + γт)
    γт = 0,1 (КТ 0,2)
    γт = 0,3 (КТ 0,5)
    γт = 0,6 (КТ 1,0)
    Диапазон измерений реактивной электрической мощности обратной последовательности, вар от 0,001·Sном до 0,1·Sном, при Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном = 3·Uном·Iном) основной погрешности измерений реактивной электрической мощности обратной последовательности, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,05 (КТ 0,5)
    γт = 0,08 (КТ 1,0)
    Диапазон измерений реактивной электрической мощности нулевой последовательности, вар от 0,001·Sном до 0,1·Sном, при Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном = 3·Uном·Iном) основной погрешности измерений реактивной электрической мощности нулевой последовательности, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,05 (КТ 0,5)
    γт = 0,08 (КТ 1,0)
    Диапазон измерений реактивной электрической мощности n-ой гармонической составляющей, вар от 0,001·Sном до 0,1·Sном,
    для однофазной мощности: Sном = Uном·Iном
    для трёхфазной мощности: Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном; для однофазной мощности Sном = Uном·Iном, для трёхфазной мощности Sном = 3·Uном·Iном) основной погрешности измерений реактивной электрической мощности n-ой гармонической составляющей, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,08 (КТ 0,5)
    γт = 0,18 (КТ 1,0)
    Диапазон измерений полной электрической мощности S, В·А 11) от 0,001·Sном до 1,2·Uном·Iмакс (от 0,01·Uном до 1,2·Uном,
    от 0,01·Iном до Iмакс),
    для однофазной мощности: Sном = Uном·Iном
    для трёхфазной мощности: Sном = 3·Uном·Iном
    Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05·Iном ≤ I ≤ Iмакс, 0,8·Uном ≤ U ≤ 1,2·Uном, % ±(0,2 + δт)
    δт = 0,3 (КТ 0,2)
    δт = 0,8 (КТ 0,5)
    δт = 1,8 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,01·Iном ≤ I < 0,05·Iном, 0,8·Uном ≤ U ≤ 1,2·Uном, % ±(0,4 + δт)
    δт = 0,6 (КТ 0,2)
    δт = 1,1 (КТ 0,5)
    δт = 2,1 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05·Iном ≤ I ≤ Iмакс, 0,01·Uном ≤ U < 0,8·Uном, % ±(2,0 + δт)
    δт = 2,0 (КТ 0,2)
    δт = 4,0 (КТ 0,5)
    δт = 8,0 (КТ 1,0)
    Диапазон измерений полной электрической мощности обратной последовательности, В·А от 0,001·Sном до 0,1·Sном, при Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном = 3·Uном·Iном) основной погрешности измерений полной электрической мощности обратной последовательности, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,05 (КТ 0,5)
    γт = 0,08 (КТ 1,0)
    Диапазон измерений полной электрической мощности нулевой последовательности, В·А от 0,001·Sном до 0,1·Sном, при Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном = 3·Uном·Iном) основной погрешности измерений полной электрической мощности нулевой последовательности, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,05 (КТ 0,5)
    γт = 0,08 (КТ 1,0)
    Диапазон измерений полной электрической мощности n-ой гармонической составляющей, В·А от 0,001·Sном до 0,1·Sном,
    для однофазной мощности: Sном = Uном·Iном
    для трёхфазной мощности: Sном = 3·Uном·Iном
    Пределы допускаемой приведённой (к значению Sном; для однофазной мощности Sном = Uном·Iном, для трёхфазной мощности Sном = 3·Uном·Iном) основной погрешности измерений полной электрической мощности n-ой гармонической составляющей, % ±(0,02 + γт)
    γт = 0,03 (КТ 0,2)
    γт = 0,08 (КТ 0,5)
    γт = 0,18 (КТ 1,0)
    Диапазон измерений активной электрической энергии, кВт·ч 12) от 0,8·Uном до 1,2·Uном,
    от 0,01·Iном до Iмакс, 0,25 ≤ |KР| ≤ 1
    Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,05·Iном ≤ I ≤ Iмакс, 0,8 < |KР| ≤ 1, %:
    а) при симметричной нагрузке;
    б) при однофазной нагрузке    		 а) ±(0,2 + δт)
    б) ±(0,3 + δт)
    δт = 0,3 (КТ 0,2)
    δт = 0,8 (КТ 0,5)
    δт = 1,8 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,01·Iном ≤ I < 0,05·Iном, 0,8 < |KР| ≤ 1, %:
    а) при симметричной нагрузке;
    б) при однофазной нагрузке    		 а) ±(0,4 + δт)
    б) ±(0,6 + δт)
    δт = 0,6 (КТ 0,2)
    δт = 1,1 (КТ 0,5)
    δт = 2,1 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,1·Iном ≤ I ≤ Iмакс, 0,5 ≤ |KР| ≤ 0,8, %:
    а) при симметричной нагрузке;
    б) при однофазной нагрузке    		 а) ±(0,2 + δт)
    б) ±(0,3 + δт)
    δт = 0,4 (КТ 0,2)
    δт = 0,8 (КТ 0,5)
    δт = 1,8 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,02·Iном ≤ I < 0,1·Iном, 0,5 ≤ |KР| ≤ 0,8, %:
    а) при симметричной нагрузке;
    б) при однофазной нагрузке    		 а) ±(0,5 + δт)
    б) ±(0,7 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,0 (КТ 0,5)
    δт = 2,0 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,1·Iном ≤ I ≤ Iмакс, 0,25 ≤ |KР| < 0,5, %:
    а) при симметричной нагрузке;
    б) при однофазной нагрузке    		 а) ±(0,5 + δт)
    б) ±(0,7 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,5 (КТ 0,5)
    δт = 3,5 (КТ 1,0)
    Диапазон измерений реактивной электрической энергии, квар·ч 13) от 0,8·Uном до 1,2·Uном,
    от 0,02·Iном до Iмакс,
    0,25 ≤ |KQ| ≤ 1
    (KQ = Q/S)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05·Iном ≤ I ≤ Iмакс, 0,8 < |KQ| ≤ 1, % ±(0,5 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,5 (КТ 0,5)
    δт = 2,5 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,02·Iном ≤ I < 0,05·Iном, 0,8 < |KQ| ≤ 1, % ±(0,75 + δт)
    δт = 0,75 (КТ 0,2)
    δт = 1,75 (КТ 0,5)
    δт = 3,25 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,1·Iном ≤ I ≤ Iмакс, 0,5 ≤ |KQ| ≤ 0,8, % ±(0,5 + δт)
    δт = 0,5 (КТ 0,2)
    δт = 1,5 (КТ 0,5)
    δт = 2,5 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05·Iном ≤ I < 0,1·Iном, 0,5 ≤ |KQ| ≤ 0,8, % ±(0,75 + δт)
    δт = 0,75 (КТ 0,2)
    δт = 1,75 (КТ 0,5)
    δт = 3,25 (КТ 1,0)
    Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,1·Iном ≤ I ≤ Iмакс, 0,25 ≤ |KQ| < 0,5, % ±(0,75 + δт)
    δт = 0,75 (КТ 0,2)
    δт = 1,75 (КТ 0,5)
    δт = 3,25 (КТ 1,0)
    Пределы допускаемой абсолютной погрешности измерений текущего времени по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» при наличии синхронизации, с ±0,02
    Пределы допускаемой относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)», отн. ед. (с/сут) ±11,5·10-6 (±1)
    Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С при измерении ПКЭ, параметров напряжения переменного тока, силы переменного тока, электрических мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
    Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении параметров силы переменного тока, электрической мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от составляющей абсолютной (∆т), относительной (δт) или приведённой (γт) погрешности, зависящей от класса точности применяемых измерительных преобразователей тока 0,5
    Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении угла фазового сдвига между токами основной частоты, угла фазового сдвига между напряжением и током, угла фазового сдвига между n-ми гармоническими составляющими напряжения и тока, в долях от составляющей абсолютной погрешности, зависящей от класса точности применяемых измерительных преобразователей тока, ∆т 0,5
    1) Среднеквадратическое значение напряжения переменного тока с учётом гармоник, интергармоник и информационных сигналов в электрических сетях U, среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения прямой последовательности U1, среднеквадратическое значение напряжения обратной последовательности U2, среднеквадратическое значение напряжения нулевой последовательности U0.
    2) В диапазоне значений от 0,01·Uном до 1,5·Uном включительно установлена приведённая погрешность по отношению к номинальному значению Uном, в диапазоне значений свыше 1,5·Uном до 2,0·Uном − приведённая погрешность по отношению к верхнему значению диапазона измерений (2,0·Uном).
    3) Отклонение среднеквадратического значения напряжения основной частоты (установившееся отклонение напряжения) δU(1), отклонение среднеквадратического значения напряжения прямой последовательности δU1 и отклонение среднеквадратического значения напряжения с учётом гармоник, интергармоник и информационных сигналов в электрических сетях δU от номинального или согласованного значения по ГОСТ 32144–2013.
    4) Для информационных сигналов частотой fис: 0 < fис < 50·f.
    5) Только для модификаций с функцией измерения параметров импульсов напряжения (в обозначении модификации указывается символ «I»).
    6) При установленном минимальном пороговом значении провала напряжения (50 % Uном) или максимальном пороговом значении перенапряжения (150 % Uном). Верхнее значение диапазона измерений ΔUmax, ΔUSS определяется установленными пороговыми значениями провала напряжения и перенапряжения.
    7) Среднеквадратическое значение силы переменного тока с учётом гармоник, интергармоник и информационных сигналов в электрических сетях I, среднеквадратическое значение силы тока основной частоты I(1), среднеквадратическое значение силы тока прямой последовательности I1, среднеквадратическое значение силы тока обратной последовательности I2, среднеквадратическое значение силы тока нулевой последовательности I0.
    8) Угол фазового сдвига между напряжением и током основной частоты ϕUI(1), напряжением и током прямой последовательности ϕUI1, напряжением и током обратной последовательности ϕUI2, напряжением и током нулевой последовательности ϕUI0.
    9) Активная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей P, активная электрическая мощность основной частоты P(1) и активная электрическая мощность прямой последовательности P1.
    10) Реактивная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей Q, рассчитываемая по формуле Q = √S2 − P2; реактивная электрическая мощность основной частоты Q(1), рассчитываемая по формуле Q(1) = U(1)⋅I(1)⋅sinϕUI(1); и реактивная электрическая мощность прямой последовательности Q1.
    11) Полная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей S, полная электрическая мощность основной частоты S(1) и полная электрическая мощность прямой последовательности S1.
    12) Активная электрическая энергия, активная электрическая энергия основной частоты и активная электрическая энергия прямой последовательности.
    13) Реактивная электрическая энергия (для реактивной электрической мощности, рассчитываемой по формуле Q = √S2 − P2), реактивная электрическая энергия основной частоты и реактивная электрическая энергия прямой последовательности.
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Параметры электрического питания от сети переменного тока
    Расширенный рабочий диапазон, В 1) от 86 до 440
    Предельный рабочий диапазон, В 2) от 0 до 500
    Частота, Гц от 42,5 до 69
    Параметры электрического питания от источника постоянного тока
    Расширенный рабочий диапазон напряжения, В 1) от 80 до 550
    Предельный рабочий диапазон напряжения, В 2) от 0 до 600
    Параметры электрического питания от NiMH аккумулятора (аккумуляторной батареи) приборов
    Номинальное напряжение аккумулятора, В 7,2
    Номинальная ёмкость аккумулятора, мАч 3800
    Потребляемая мощность, ВА
    При заряженном аккумуляторе (без заряда аккумулятора), не более 25
    При заряде аккумулятора, не более 50
    Входное сопротивление по измерительным входам напряжения, МОм, не менее 1
    Входное сопротивление по входам для подключения из­мерительных преобразователей тока, кОм, не менее 50
    Время установления рабочего режима, мин, не более 3
    Время непрерывной работы (при электропитании от сети переменного тока или от источника постоянного тока) Круглосуточно
    Габаритные размеры (ширина х высота х глубина), мм, не более
    Pecypc-PQA-М 270 x 255 х 105
    Pecypc-PQA-L 240 х 80 х 185
    Масса, кг, не более
    Pecypc-PQA-М 2,6
    Pecypc-PQA-L 2,0
    Нормальные условия измерений
    Нормальное значение температуры окружающего воздуха, °C +20
    Допускаемые отклонения от нормального значения температуры окружающего воздуха, °C +10 и -5
    Относительная влажность воздуха, %, не более 80
    Атмосферное давление, кПа (мм рт.ст.) от 80,0 до 106,7 (от 600 до 800)
    Напряжение питающей сети переменного тока, В 220 ± 22
    Частота питающей сети переменного тока, Гц 50,0 ± 0,5
    Коэффициент искажения синусоидальности переменного напряжения питающей сети, %, не более 12
    Рабочие условия измерений
    Температура окружающего воздуха, °C, Pecypc-PQA-М от -20 до +45
    Температура окружающего воздуха, °C, Ресурс-PQA-L (без аккумулятора) от -40 до +55
    Температура окружающего воздуха, °C, Ресурс-PQA-L (с аккумулятора) от -20 до +55
    Относительная влажность воздуха при температуре окружающего воздуха +30 °C, %, не более 95%
    Атмосферное давление, кПа (мм рт.ст.) от 70,0 до 106,7 (от 537 до 800)
    Средний срок службы, лет, не менее 25
    Средняя наработка на отказ, ч, не менее 125000
    Сопротивление изоляции между корпусом и электрическими цепями приборов, МОм, не менее
    В нормальных условиях измерений 20
    При температуре окружающего воздуха +30 °C и относительной влажности воздуха 95 % 5
    1) Диапазон напряжения электрического питания, в котором обеспечивается функ­ционирование приборов в соответствии с их назначением с установленными метрологиче­скими характеристиками.
    2) Предельные значения напряжения электрического питания, которые приборы выдерживают без повреждений и ухудшения метрологических характеристик, если прибо­ры впоследствии будут использоваться в рабочих условиях измерений при установленном или расширенном диапазонах напряжения электрического питания.

    Технические характеристики токоизмерительных клещей и гибких разъемных трансформаторов тока:

    Тип токоизмерительных клещей и гибких разъемных трансформаторов тока Диаметр измерительного окна, не более, мм (длина гибкого разъемного трансформатора тока, не более, см) Номинальный первичный ток, А Предельный ток, А
    C5 15 5 10
    C10 15 10 20
    C50 20 50 75
    C100 20 100 150
    C500 50 500 600
    C1000 52 1000 1200
    С5;50 24 5 10
    50 75
    С10;100 24 10 20
    100 150
    C10;100;1000 52 10 20
    100 150
    1000 1200
    CF3000 (70) 3000 4500
    CF6000 (120) 6000 9000

  • Комплект поставки РЕСУРС-PQA

    № Наименование Количество
    1 Анализатор качества электрической энергии Ресурс-PQA 1
    2 Антенна GNSS 1) 1
    3 Кабель измерительный напряжения трёхфазный 1
    4 Кабель измерительный напряжения нейтрали 1
    5 Кабель сетевой 1
    6 Кабель Ethernet, 2 м 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1
    9 Краткая инструкция по настройке 1
    10 Компакт-диск с программным обеспечением 1
    11 Сумка-кейс для переноски 2) 1

    1) Антенна устройства синхронизации времени. Длина кабеля 5 м.
    2) Не поставляется при заказе кейса ударопрочного для прибора и основных принадлежностей.

    Дополнительная комплектация Ресурс-PQA

    (Поставляется только в соответствии с договором поставки)

    № Наименование
    1 Комплект измерительных преобразователей тока (в одном комплекте измерительных преобразователей тока – 1, 2, 3 или 4 шт.) (1 или 2 комплекта)
    2 Кабель USB 2.0 OTG (f) – USB AF/Mini+BM
    3 Кабель USB 2.0 USB A (m) – Mini+USB B (m), 1,8 м
    4 Кабель-переходник импульсных входов (порта расширения)
    5 Карта памяти SD
    6 USB-флеш-накопитель (USB 2.0)
    7 Методика поверки
    8 Кейс ударопрочный для прибора и основных принадлежностей
    9 Кейс ударопрочный для дополнительных измерительных преобразователей тока

  • Файлы для РЕСУРС-PQA

Файлы для РЕСУРС-PQA

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
