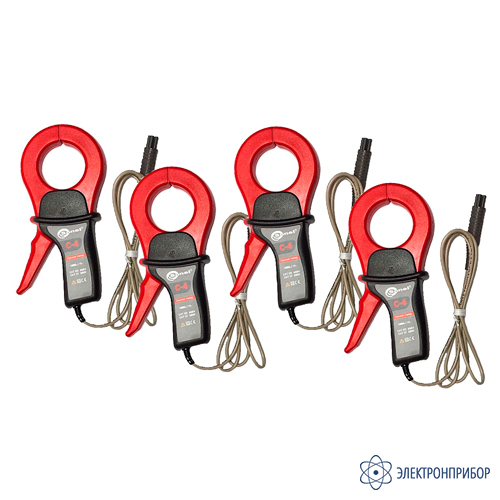

C-4 комплект — клещи измерительные (4 шт.)
Код товара: 83176-
Является модификацией C-4
-
Гарантия
14 дней
-
Производитель
-
Артикул
WACEGC4OKRRU
Назначение клещей измерительных C-4:
Клещи измерительные C-4 используются для измерения переменного тока до 1000 А в диапазоне частоты от 30 Гц до 5 кГц. Имеют диаметр обхвата - 52 мм. Предназначены для использования с анализаторами серии PQM-7XX.
Выходной сигнал – это напряжение, пропорциональное измеряемому току и передаётся с помощью 2,2-метрового провода со штекером, адаптированным к разъёму в измерителе.
Стрелка, расположенная на зажимах, указывает направление тока. Предполагается, что ток течёт в положительном направлении, если он течёт от источника к приёмнику. Такая ориентация клещей необходима для правильного измерения мощности.
-
-
Технические характеристики клещей измерительных C-4:
Диапазон Погрешность Сдвиг 0,1...10 A ±(3% + 0,1 А) - 10...50 A ±3% ±3° 50...200 A ±1,5% ±1,5° 200...1000 A ±0,75% ±0,75° 1000...1200 A ±0,5% ±0,5° При совместном использовании клещей с измерителем SONEL общая точность измерительной системы указывается в Руководстве по эксплуатации используемого измерителя. Параметр Значение Общие характеристики Диапазон измерения 0..1000 А Частота 30 Гц..5 кГц Выходной сигнал 1 мВ/1 А Выходной сигнал, макс 1 В Рабочая температура -10..55 °C Влажность < 90 % Степень защиты IP40 Класс защиты Двойная Категория электробезопасности CATIII/600 Зев 53 мм Диаметр обхвата 52 мм Размеры 216х111х45 мм Масса 550 г Длина кабеля 2,2 м -
Комплект поставки C-4 комплект
№ Наименование Количество 1 Клещи измерительные C-4 комплект (4 шт.) 1 -
