NSA-K31 — квалифицирующий кабельный тестер с PoE для тестирования медных кабельных линий и оптоволокна с функцией Certi-Lite

Код товара: 85025
  • Является модификацией NSA

    • Гарантия

      2 года

    • Производитель

      AEM

    Назначение квалифицирующего кабельного тестера с PoE NSA:

    Рынок приборов для тестирования и диагностики локальных сетей насыщен массой самых разнообразных тестеров под различные задачи. Условно такие приборы можно разделить на четыре сегмента по выполняемым задачам: сертификация, квалификация, верификация, диагностика сетевых подключений. Четких границ между сегментами нет. Как правило, выпускаются приборы с функциями относящимися к одному, двум перечисленным сегментам.

    Network Service Assistant (NSA) первый тестер обладающий возможностями от самых простых (дешевых) до самых сложных (дорогих) приборов. При этом цена NSA находится в пределах стоимости недорогого кабельного тестера.

    Функционал:

    • тестирование медных линий до 6А категории;
    • измерение параметров медных линий;
    • рефлектометрия NEXT и возвратных потерь;
    • тестирование однопарного Ethernet;
    • тестирование многомодовых ВОЛС;
    • тестирование одномодовых ВОЛС;
    • тестирование РоЕ с проведением нагрузочных испытаний;
    • квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб;
    • оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE;
    • сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте;
    • WiFi диагностика;
    • ПО для обработки результатов измерений TestDataPro.

    Варианты исполнения квалифицирующего кабельного тестера с PoE NSA:

    • NSA-K30 – комплект поддерживает тестирование кабеля на основе стандартов Certi-Lite, нагрузочное тестирование PoE для 802.3 af / at / bt, UPoE, тестирование скорости мультигигабитного канала через SNR до 10 гигабит, тестирование сетевого подключения и беспроводного подключения.
    • NSA-K31 – комплект поддерживает тестирование на основе стандартов Certi-Lite, нагрузочное тестирование PoE для 802.3 af / at /bt, UPoE, тестирование скорости мультигигабитного канала на основе SNR до 10 гигабит, тестирование волоконно-оптических кабелей в режиме петли как для одномодового, так и для многомодового режима, тестирование сетевого подключения и беспроводной связи.
    • NSA K60 – комплект поддерживают тестирование на основе стандартов Certi-Lite, нагрузочное тестирование PoE для 802.3 af/at/bt, UPoE, тестирование скорости мультигигабитного канала на основе SNR до 10 гигабит, тестирование сетевых и беспроводных подключений. В этот комплект также входит набор Link Identifier с идентификационными номерами #2-#8 и индуктивный щуп с фильтром шума на 50 Гц.
    • NSA-K61 – комплект поддерживает тестирование на основе стандартов Certi-Lite, нагрузочное тестирование PoE для 802.3 af/at/bt, UPoE, тестирование скорости мультигигабитного канала на основе SNR до 10 гигабит, тестирование волоконно-оптических кабелей в режиме петли как для одномодового, так и для многомодового режима, тестирование сетевых и беспроводных подключений. В этот комплект также входит набор Link Identifier с идентификационными номерами #2-#8 и индуктивный щуп с фильтром шума на 50 Гц.

    Особенности работы квалифицирующего кабельного тестера с PoE NSA:

    Квалификационные тестеры, по определению, предназначены для подтверждения пропускной способности линии. Есть требуемая пропускная способность, определяемая приложениями и оборудованием и надо понять, обеспечит ли ее канал. Если да, то всё хорошо, вопрос исчерпан. Если же нет, то на логичный вопрос «почему», квалифицирующий тестер ответа не даёт.

    Основное преимущество тестера NSA в том, что он производит одностороннее тестирование медного кабеля на соответствие стандарту ANSI/TIA-1152-A категорий CAT3–CAT6A

    Это не сертификация, поскольку тест односторонний, но зато достаточно полное измерение ключевых параметров кабеля, дающее представление о состоянии канала.

    Измеряемые параметры:

    • схема разводки; поиск обрывов, КЗ, расщеплённых пар;
    • длина;
    • задержка распространения;
    • перекос задержки;
    • сопротивление петли по постоянному току;
    • вносимые потери;
    • возвратные потери;
    • NEXT;
    • PSNEXT;
    • ACRF;
    • PSACRF.

    Тестирование PoE

    Самый простой и очевидный путь проверки PoE – это опрос коммутатора. Именно этим путём и идут большинство квалифицирующих тестеров: связываются в коммутатором, либо инжектором и получают всю необходимую информацию, а именно, напряжение и зарезервированную на порту мощность. Но, при этом не учитывается, что между коммутатором и тестером есть ещё, собственно, тестируемый кабель. Поэтому, если на выходе коммутатора всё нормально, то что будет происходить на разъёме потребителя – это ещё вопрос.

    При тестировании PoE, NSA поступает более корректно: помимо опроса коммутатора, прибор подключает к линии нагрузку и измеряет напряжение и мощность непосредственно на разъёме питаемого устройства. То есть, то, что показывает NSA – это не обещанная коммутатором, а фактическая измеренная мощность.

    Сетевое тестирование и Wi-Fi

    Будучи прибором, предназначенным для комплексного обслуживания СКС, NSA способен проводить некоторые испытания, относящиеся к сетевому тестированию. В рамках этой группы тестов NSA способен осуществлять:

    • пинг;
    • трассировка;
    • определение VLAN;
    • получение информации о коммутаторе;
    • список устройств в сети;
    • генератор трафика;
    • подключение к беспроводной сети;
    • измерение уровня сигнала точки доступа;
    • список доступных точек доступа.

    Квалификация мультигигабитных каналов

    Помимо измерение параметров кабеля, NSA способен проверить кабельную линию на соответствие высокопроизводительным стандартам Ethernet, включая 1 / 2,5 / 5 / 10GBASE-T. Оценка отношения сигнал-шум (SNR) через количество ошибок в Ethernet-пакетах обеспечивает быстрый и объективный анализ производительности канала в условиях сетевой нагрузки. Функция автотестирования NSA — это самый простой способ убедиться, что кабельное соединение будет поддерживать желаемую скорость сети.

  • Технические характеристики квалифицирующего кабельного тестера с PoE NSA:

    Параметр Значение
    Спецификация платформы
    Операционная система LINUX
    Интерфейс USB USB type A (для обновления программного обеспечения и передачи результатов);
    Micro-USB type B (для соединения с ПК)
    Порт RJ45 Для соединения и тестирования сети 10/100/1000 Мбит
    Режим измерения 9-канальный односторонний смешанный режим измерения ВЧ и постоянного тока
    Интерфейс тестового адаптера Поддерживает тестирование медных и оптоволоконных кабелей с использованием тестовых адаптеров;
    Рассчитан на высокочастотную производительность 56 Гбит/с и 5000 циклов подключения.
    Измерительные возможности
    Тестирование меди (NSA-K30, NSA-K31, NSA-K60, NSA-K61)
    Поддерживаемые кабели 4-парный медный кабель с витой парой;
    1-парный медный кабель с витой парой;
    Коаксиальный кабель
    Схема соединений Функция Live Wiremap идентифицирует все возможные проводные соединения
    Измерение сопротивления постоянному току Диапазон от 1 до 1000 Ом;
    Измерение несимметрии по сопротивлению постоянному току между парами
    Тестирование Ethernet Multi-Gigabit
    Автотест и диагностика Оценка отношения сигнал/шум для 2.5/5/10 Гб/с;
    Диагностика кабеля;
    Автотест;
    Определение POE
    Тестирование сети Обнаружение сети Ethernet;
    Пинг;
    Трассировка;
    Генератор трафика;
    Wi-Fi: определение SSID (идентификатора сети) и мощности сигнала
    Квалификация кабельной системы CAT3-CAT6 (однонаправленное тестирование)
    Автотест и диагностика Карта соединений;
    Диагностика кабеля;
    Определение POE
    Тестирование оптоволокна (NSA-K31, NSA-K61)
    Поддерживаемые кабели Одномодовые оптические кабели;
    Многомодовые оптические кабели
    Оптический интерфейс Порт приёма/передачи: сменные FC/SC/ST/LC адаптеры
    Визуальный детектор повреждений Длина волны 650 нм;
    Выходная мощность 0 дБм
    Сопротивление по постоянному току (для гибридного оптоволоконного кабеля) В диапазоне от 0 до 100 Ом
    Измерение напряжения (для гибридного оптоволоконного кабеля) В диапазоне от 0 до 60 В
    Тестирование многомода Длины волн 850 нм, 1300 нм;
    Источник света: светодиодный источник света, совместимый с Encircled Flux;
    Выходная мощность: типовая, -20 дБм
    Тестирование одномода Длины волн 1310 нм, 1550 нм;
    Источник света: VCSEL лазер (вертикально излучающий лазер);
    Выходная мощность: типовая, -3 дБм
    Тестирование PоE
    Обнаружение источника PoE Обнаружение источника PoE для источников 802.3 af/at/bt
    Тестирование нагрузочной способности PoE До 90 В
    Определение возможностей источника и пар POE Есть
    Мониторинг при работе с постоянной нагрузкой Есть, с использованием внешней нагрузки PoE
    Общие характеристики
    Габаритные размеры блока 200 х 105 х 50 мм
    Экран Цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480
    Условия эксплуатации
    Рабочая температура -5…45°C
    Температура хранения -30…60°C
    Относительная влажность от 0% до 95% при отсутствии конденсата
    Допустимая высота эксплуатации 9144 м
    Допустимая высота хранения 15240 м
    Вибрация Случайная 2,4 г в диапазоне 5-500 Гц
    Удары Амплитудой до 30 г, полусинусоида, длительность импульса 11 мс
    Падение без тестового адаптера Падение с 1 метра на 6 сторон и 8 углов
    Падение с тестовым адаптером Падение с 1 метра на 5 сторон и 4 угла.
    Питание
    Аккумулятор 3,7В/ 13200 мАч, литий-ионный, сборка из 6 ячеек;
    Защита от перегрузки по току, перезаряда, переразряда, короткого замыкания;
    Температура заряда 0 С…45°C;
    Типовое время работы прибора от аккумулятора часов – 8
    Адаптер питания Входное напряжение 90 – 264 В переменного тока 50/60 Гц;
    Выход 5 В, 3 А постоянного тока штыревой разъём 2,1 мм;
    КПД 83,68 % мин., входное напряжение 115 В переменного тока/230 В переменного тока и 1/4, 1/2, 4/3, средний КПД при полной нагрузке EPA/DOE/LEVEL VI, ERP: 2009/125/EC и 2009/278/EC, CoC V5 Уровень 2, УРОВЕНЬ VI
    Нормативная спецификация
    Электромагнитная совместимость FCC : 47 CFR FCC part 15 subpart B, 10-1-2017 ANSI C63.4:2014; EN 61326-1:2013; EN 61000-3-2:2014; EN 61000-3-3:2013; EN 55032:2015; EN 55024:2010+A1:2015; VCCI-CISPR 32
    Адаптер питания Стандарты безопасности: UL/CUL(UL60950-1), TUV-GS(EN60950-1), PSE(J60950), SAA(AS/NZS60950-1), EAC, BSMI(CNS 14336)
    Стандарты электромагнитной совместимости: FCC(PART 15 CLASS B),CE(EN55032),RCM,PSE(J55022) BSMI(CNS 13438)
    Аккумулятор Соответствует IEC 62133 Ed 2.0

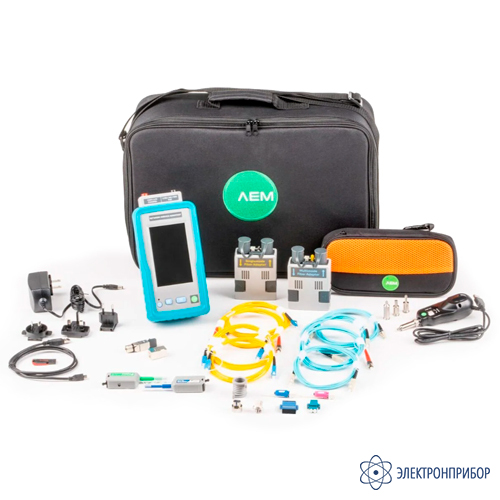

  • Комплект поставки NSA-K31

    № Наименование Количество
    1 Базовый блок NSA 1
    2 Тестовый адаптер AD-NSA 1
    3 Удалённый идентификатор #1 1
    4 Адаптер питания 1
    5 Проходной адаптер RJ-45 Cat6A 1
    6 USB кабель 1
    7 USB накопитель с документацией и дистрибутивом ПО TestDataPro для обработки результатов TestDataPro 1
    8 Одномодовый оптоволоконный адаптер с источником света с двумя длинами волн 1310/1550 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром 1
    9 Сменный адаптер FC для порта передачи 1
    10 Сменный адаптер LC для порта приёма 1
    11 Тестовый эталонный шнур FC-LC, 2м 1
    12 Тестовый эталонный шнур LC-LC, 2 м 1
    13 Одномодовый адаптер обратной петли 1
    14 Очистители One-Click 1
    15 Многомодовый оптоволоконный адаптер с источником света с двумя длинами волн 850/1300 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром 1
    16 Сменный адаптер FC для порта передачи 1
    17 Сменный адаптер LC для порта приёма 1
    18 Тестовый эталонный шнур FC-LC, 2 м 1
    19 Тестовый эталонный шнур LC-LC, 2 м 1
    20 Многомодовый адаптер обратной петли 1
    21 Оправка 50 мкм 1
    22 Очистители One-Click 1
    23 Микроскоп для проверки торцов оптоволокна, подключаемый к NSA через порт USB 1
    24 Универсальный интерфейс 2,5 мм вилка 1
    25 Универсальный интерфейс 2,5 мм розетка 1
    26 Универсальный интерфейс 1,25 мм вилка 1
    27 Универсальный интерфейс 1,25 мм розетка 1
    28 Плечевой ремень 1
    29 Сумка для переноски 1
    30 Большая сумка для переноски 1
