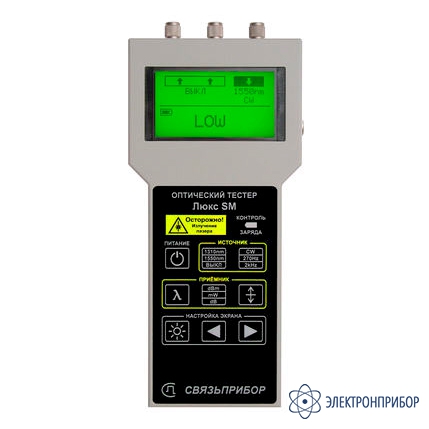

ЛЮКС SM — оптический тестер + обрывной рефлектометр

Код товара: 20385

  • Назначение оптического тестера Люкс SM:

    Оптический тестер Люкс SM является универсальным прибором, состоящим из измерителя мощности и источника оптического излучения. Прибор используется для измерения уровня мощности оптического излучения и затухания одномодового волоконно-оптического кабеля. Измеритель калиброван на стандартных длинах волн 1310 и 1550 нм. Тестер оснащен двумя стабилизированными лазерными источниками на длины волн 1310 и 1550 нм.

    Прибор Люкс SM оснащен встроенным зарядным устройством, имеет функцию автовыключения, индикацию разряда аккумуляторов, подсветку дисплея.

    Особенности оптического тестера Люкс SM:

    • Определение расстояния до повреждения с помощью обрывного рефлектометра;
    • Оценка затухания между двумя курсорами;
    • Встроенный локатор оптических дефектов.

  • Технические харктеристики оптического тестера Люкс SM:

    Параметр Значение
    ОПТИЧЕСКИЙ ТЕСТЕР
    Диапазон измерений оптической мощности относительно 1 мВт +6 ... -70 дБм
    Пределы допустимого значения погрешности измерения средней оптической мощности на длинах волн калибровки 1,31; 1,55 мкм в рабочем диапазоне мощности не более 1 ± 0,2 дБ
    Разрешение не менее 0,1 дБ
    Длина волны излучения источников 1310 ± 20 нм,
    1550 ±20 нм
    Длина волны локатора оптических дефектов 650 ± 20 нм
    Частота импульсно модулированного сигнала 270 Гц и 2,0 кГц
    Относительная нестабильность мощности за 1 час, не более ± 0,5 дБ
    Относительная нестабильность мощности за 4 часа, не более ± 0,5 дБ
    Тип излучателя лазерный диод
    Питание 4 аккумулятора АА NiMH, 1,2 В
    Время непрерывной работы не менее 6 часов
    Заряд встроенное зарядное устройство через адаптер от сети
    Габариты / вес (включая аккумуляторы) 230 х 106 х 45 мм
    не более 0,6 кг
    ОБРЫВНОЙ РЕФЛЕКТОМЕТР
    Максимальный диапазон, м 148 017
    Диапазон, дБ 12 - 14
    Длина волны измерения, нм 1550
    Шаг дискретизации, м 1,8
    Зона неопределенности, м Lимп + 1000 м
    Длительность импульса, мкс 10, 20, 30
    Время измерения, с 15, 30, 60, 180

  • Комплект поставки ЛЮКС SM

    № Наименование Количество
    1 Оптический тестер Люкс SM 1
    2 Сетевой адаптер 220 В 1
    3 Комплект аккумуляторов (4xАА) 1
    4 Футляр-сумка 1
    5 Руководство по эксплуатации 1
    6 Измерительный патчкорд FC-FC длиной 1 м 1
