Fluke LIQ-100 — LAN тестер
Код товара: 75055-
Является модификацией Fluke LinkIQ
-
Гарантия
1 год
-
Производитель
Описание LAN тестера Fluke LinkIQ:
Когда использовать LinkIQ
LinkIQ это недорогая альтернатива сертифицирующим тестерам, например серии DSX.
LinkIQ ™ Network Cable Tester был разработан компанией Fluke Networks как универсальный инструмент инженера, обслуживающего кабельные сети предприятия. Основная задача LinkIQ - быстро определить работоспособность Ethernet канала.
Для этого, LinkIQ оснащен следующими функциями:
- глубокая диагностика витой пары, с оценкой ее частотных характеристик до 10 Гбит/с;
- опрос порта коммутатора на предмет поддерживаемых скоростей и подключение к нему для подтверждения возможности подключения;
- полная диагностика PoE портов коммутатора по стандарту 802.3bt и нагрузочное тестирование PoE с реальными измерениями доступной мощности и напряжения;
- вспомогательные функции - тон-генератор совместимый с цифровым щупом Intellitone и стандартными аналоговыми щупами, принудительное включение индикаторов портов коммутатора для идентификации подключения, работа с идентификаторами-заглушками для идентификации розеток, загрузка результатов в ПО LinkWare.
Тесты кабеля
Результатам тестирования кабеля можно доверять.
Без идентификаторов-заглушек, LinkIQ измеряет длину до 305 м и определяет расстояние до повреждений, таких как обрыв, короткое замыкание.
При использовании идентификаторов-заглушек, LinkIQ отображает полную схему разводки проводников кабелей, что помогает идентифицировать неправильно обжатые и разделенные пары.
Фирменная технология Fluke Networks LinkIQ - это тест производительности кабеля, который определяет полосу пропускания кабеля от 10BASE-T до 10GBASE-T (от 10 Мбит/с до 10 Гбит/с). Он выполняет эти тесты с помощью частотных измерений. Использование измерений на основе стандартов IEEE гарантирует, что проверенные каналы соответствуют требованиям к производительности.
Стандарт, на соответствие которому необходимо протестировать канал, пользователь устанавливает в настройках прибора, что позволяет получить итоговый результат в виде Pass/Fail.
Сетевые тесты
Проверить сетевое подключение? Все необходимое под рукой.
Наряду с надежными функциями тестирования кабелей, LinkIQ также предоставляет подробную информацию о ближайшем подключенном коммутаторе. LinkIQ согласовывает с коммутатором информацию о заявленной скорости передачи данных (до 10GBASE-T), полудуплексной или полнодуплексной передаче, имени коммутатора, номере порта и информации о VLAN.
PoE тесты
Трудности с PoE? LinkIQ расскажет все о вашем PoE.
Хотя технология Power over Ethernet упрощает установку таких устройств, как камеры видеонаблюдения и точки доступа, опрос, проведенный Ethernet Alliance с участием более 800 установщиков, интеграторов и конечных пользователей, показал, что четыре из пяти респондентов столкнулись с трудностями при интеграции систем PoE. Частично это можно объяснить тем фактом, что IEEE предлагает три стандарта PoE, термин «PoE» не зарегистрирован, а также существует множество реализаций, не соответствующих стандартам.
LinkIQ полностью поддерживает стандарт 802.3bt, а это значит, что он понимает двух- и четырехпарные реализации PoE, Single и Dual Signature конфигурации, Классы от 1 до 8, аппаратное и программное согласование Классов между коммутатором и потребителем.
Но главная особенность PoE тестов LinkIQ – нагрузочный тест, при котором прибор подключает к линии нагрузку, по мощности равную величине согласованной с коммутатором, и измеряет реально доступную мощность и напряжение на потребителе, с учетом потерь в кабеле.
Совместимость с LinkWare™
Сохраняйте и обрабатывайте результаты в удобном ПО.
LinkIQ позволяет документировать результаты тестов. В тестере можно сохранить до 1000 результатов. Названия и номера тестов автоматически увеличиваются при сохранении каждого из них («Тест B-1», «Тест B-2», «Тест B-3» и т.д.), что экономит много времени при массовом тестировании каналов. Данные отчета можно экспортировать на ПК для документирования. LinkIQ использует LinkWare ™ PC, в котором можно хранить результаты, а также использовать для создания отчетов в формате PDF.
Современный интерфейс
Управление как на смартфоне.
В LinkIQ используется сенсорный экран, который занимает почти всю лицевую часть прибора. На экране легко отображается большой объем информации и размещаются понятные и простые элементы управления. И хотя LinkIQ может выполнять множество тестов, разработчики специально упростили пользовательский интерфейс, сведя управление к одной кнопке ТЕСТ. Отображаемые результаты зависят исключительно от того, что подключено к тестовому разъему устройства. Порт USB-C обеспечивает подключение к компьютеру для будущих обновлений программного обеспечения, выгрузки результатов и зарядки устройства. Как и другие продукты Fluke Networks, LinkIQ протестирован в специальной лаборатории, чтобы гарантировать его надежность по разным параметрам, включая вибрацию, температуру, влажность, электростатический разряд и испытания на удар.
Дополнительные функции:
- тон-генератор совместимый с цифровым щупом Intellitone и стандартными аналоговыми щупами;
- принудительное включение индикаторов портов коммутатора для идентификации подключения;
- работа с идентификаторами-заглушками для идентификации розеток;
- загрузка результатов в ПО LinkWare.
-
-
Технические характеристики LAN тестера Fluke LinkIQ:
Параметр Значение Сетевые тесты Используемые протоколы Link Layer Discovery Protocol (LLDP)
Cisco Discovery Protocol (CDP)
Fast Link Pulses (FLP)Отображаемые параметры коммутатора Switch Name
Port Number
VLAN Name
Advertised Data Rates
Advertised DuplexPOE тесты Поддерживаемые протоколы IEEE 802.3af/at/bt Типы согласования классов аппаратное
программное через LLDP/CDPОтображаемые параметры POE согласованный класс (0-8)
согласованная мощность
задействованные пары
диагностика Single и Dual конфигураций POE
напряжение на входе потребителя под нагрузкой, В
доступная мощность под нагрузкой, ВтТесты кабеля Тип диагностического порта экранированный 8-pin RJ45
с дополнительными адаптерами поддерживает подключение к Industrial EthernetПоддерживаемые стандарты при определении полосы пропускания канала 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T Типы кабелей симметричная витая пара (экранированная, неэкранированная)
одно-, двух-, четырехпарныеДиагностика разделки витой пары схема соединений проводников
длина каждой пары
расщепленные пары
выбор схемы соединений T568A или T568B
выбор типа кросс-кабеля (Straight through, Half-crossover, Full-crossover)Максимальная длина кабеля 305 метров Номинальная скорость распространения (NVP) задается пользователем Тон-генератор цифровой генератор совместимый со щупом IntelliTone
аналоговый генератор совместимый со стандартными щупамиИдентификаторы-заглушки можно использовать до семи идентификаторов для локализации розеток Эксплуатационные характеристики Вес 624 г Батарея Lithium-ion, 3.6 V, 6400 mAh Время работы от батареи 8 часов Время заряда батареи 4,5 часов Блок питания напряжение входа 100 to 240 VAC ±10%, 50/60Hz
напряжение выхода 15 VDC, 2 AТип интерфейса USB type C Дисплей 800 x 480 цветной, емкостный Размеры 216 мм x 114 мм Диапазон рабочих температур от 0 °C до 45 °C Температура хранения от -10 °C до +60 °C Относительная влажность при эксплуатации от 0 % до 90 % при Т от 0 °C до 35 °C
от 0 % до 70 % при Т от 35 °C до 45 °CВысота над уровнем моря при эксплуатации 4000 метров, 3200 метров с блоком питания Вибрации случайные, 2 g, 5 - 500 Гц Ударные нагрузки падение с 1 метра -

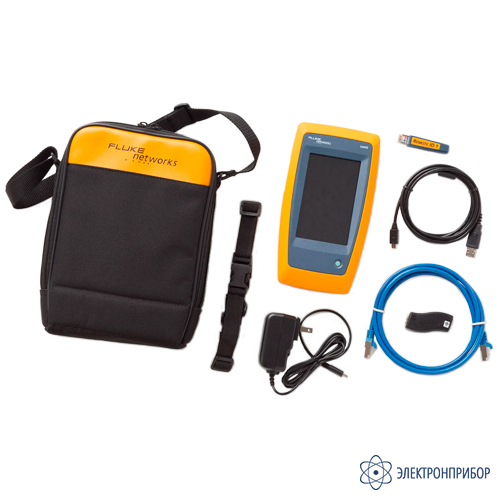

Комплект поставки Fluke LIQ-100
№ Наименование Количество 1 Fluke LinkIQ 1 2 Идентификатор-заглушка ID #1 1 3 Патч-корд RJ45-RJ45 1 4 Блок питания 1 5 Переходник RJ45/11 1 6 Ручка-ремень 1 7 Сумка для хранения 1 Дополнительная комплектация Fluke LIQ-100:
(Поставляется за отдельную плату)
№ Наименование 1 REMOTEID-1 - запасная идентификатор-заглушка №1 2 REMOTEID-KIT - комплект запасных идентификаторов-заглушек №1-7 3 MS-IE-ADAPTER SET - комплект кабелей для тестирования Industrial Ethernet. Совместим с MicroScanner™2, MicroScanner™ PoE и LinkIQ™ -
