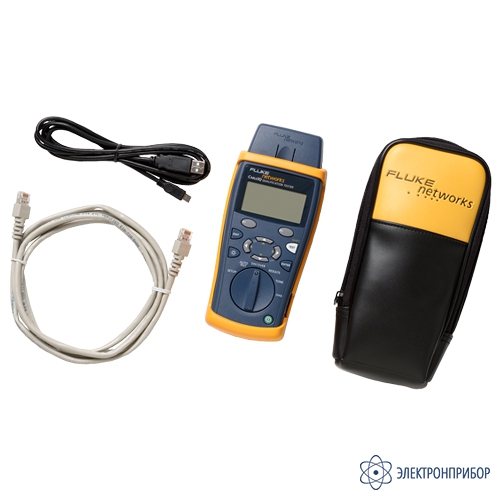

Fluke CIQ-100 — квалификационный тестер

Описание квалификационного тестера Fluke CableIQ:

Тестер Fluke CableIQ – первый тестер пропускной способности кабелей, предназначенный для сетевых специалистов. Этот тестер сетевых кабелей Ethernet позволяет даже наименее опытным специалистам получать представление о том, какие скорости могут поддерживать существующие кабели, быстро изолировать их от неисправностей сети, а также узнавать, что находится на дальнем конце любого кабеля. Благодаря этому, сетевые специалисты могут уменьшать время на обслуживание и время готовности к нему, а также экономить средства, эффективнее используя существующую инфраструктуру.

Мощные возможности для поиска и устранения неисправностей сети и интуитивно понятный интерфейс тестера Fluke CableIQ позволяют передовым специалистам находить и устранять широкий спектр проблем внутри сетевой инфраструктуры. Активен ли порт? Совпадают ли параметры дуплекса? Где причина неисправности: в сети или в кабеле Ethernet? Способен ли кабель Ethernet поддерживать требуемую пропускную способность сети? Тестер сетевых кабелей Fluke CableIQ является единственным тестером кабелей Ethernet, снижающим уровень критичности проблем максимум на 30%. С его помощью вы сможете найти ответы на все эти вопросы, прежде чем проблемы перейдут на следующий уровень критичности.

Особенности квалификационного тестера Fluke CableIQ:

• Работает в действующих сетях для обнаружения коммутатора Ethernet и конфигурации устройств;
• Измеряет емкость сети (10 Мбит, 100 Мбит, 1 Гбит) для определения поддержки VoIP, а также передачи видео и данных;
• Расширенное устранение неполадок: вносимые затухания, перекрестные наводки, помехи;
• Основные функции устранения неполадок: длина, расстояние до неисправности, отображение графической схемы кабелей, разрывы, замыкания, обнаружение Power over Ethernet (POE);
• Проверка всех типов кабелей с медными жилами: витая пара, коаксиальный кабель и аудиокабель;
• Обнаружение и отслеживание кабелей с помощью цифровой подачи сигнала. Требуется цифровой датчик IntelliTone 200 (включен в комплект Fluke CIQ-KIT).

Квалификация пропускной способности:

При установке беспроводной передачи голоса (VoIP) или Gigabit Ethernet, необходимо удостовериться, что существующий кабель поддерживает требования пропускной способности нового оборудования. Ваша кабельная проводка сертифицирована, но ввиду перемещений, добавлений и изменения многие соединения не работают на желаемых скоростях. Fluke CableIQ быстро показывает, пригодна ли связь, включая коммутационные кабели, для передачи голоса, 10/100BASE-T, VoIP или Gig. Зная пропускные способности сети до начала модернизации можно предотвратить длительные простои в будущем и впустую потраченные на ненужный поиск неисправностей трудовые часы.

Поиск неисправностей в кабелях:

Подключитесь к любому кабелю, коммутационной панели или стенному гнезду и просмотрите детальную информацию о кабеле (длина/схема проводки) и одновременно информацию о деталях устройства на дальнем конце (параметры настройки скорости / двойные параметры настройки). Благодаря ряду испытательных функций кабеля и сети, вы сможете изолировать неполадки соединения. Например, если режим обнаружения показывает, что двойные параметры настройки соответствуют, но неполадка при этом сохраняется, проведите автотест, чтобы определить поддерживает ли кабель необходимую пропускную способность. Если соединение не соответствует квалификации, Fluke CableIQ обеспечит подробную информацию о природе и местоположении неполадок кабеля, таких как перекрестная связь или большие изменения импеданса. С прибором Fluke CableIQ ваши специалисты смогут быстрее решать проблемы по заявкам о неисправностях, вполовину сократив время, требуемое на устранение неисправностей кабеля.

Определение инфраструктуры:

Режим обнаружения Fluke CableIQ четко показывает, что находится в дальнем конце любого кабеля. У коммутатора проверьте каждый кабель по одному. Вы сможете быстро увидеть, присутствует ли разрыв кабеля на дальнем конце, или соединен ли он с ПК. Также можно использовать функцию мигания хаба Fluke CableIQ с рабочего места, чтобы высветить соответствующий индикатор порта коммутатора. Вы удивитесь, узнав, сколько неиспользованных портов можно освободить и повторно задействовать с использованием Fluke CableIQ.

Определите, где проведены установленные кабели, все из одной точки подключения.

Присоедините удаленные идентификаторы в различных точках подключения, затем выполните многократные испытания кабелей от центра распределения или коммутационного шкафа. Fluke CableIQ обеспечивает определение проводки, длину пар, расстояние до неполадки, и удаленное распознание каждого проверяемого кабельного соединения.

Функция составления схемы разводки кабелей Intelligent Wiremap:

Интеллектуальная система проводки проводит испытание на длину, замыкания, расщепления пар, или разрывы и показывает местонахождение неполадки при помощи доступного графического интерфейса.

Технология IntelliTone:

Прибор Fluke CableIQ поддерживает генерацию цифровых тональных сигналов IntelliTone посредством приведенных ниже функций.

• Более легкое обнаружение и отслеживание кабелей с большей степенью точности по сравнению с другими приборами, представленными на рынке;
• Настройка и безопасное отслеживание кабеля в живой сети;
• Обеспечение двух цифровых тонов и четырех аналоговых тонов;
• Включает в себя функции составления схемы разводки кабелей и последующего отслеживания IntelliTone; пользуйтесь детектором IntelliTone Pro 200 для проверки схемы разводки кабелей.

Удобство использования:

Благодаря доступному пользовательскому интерфейсу и графическим изображениям на дисплее, пользователь может следовать инструкциям при минимальном уровне необходимого обучения или без него.

• Поворотный переключатель упрощает обучение и эксплуатацию. Вы всегда знаете, какой тестовый модуль выбран;
• Портативная, легкая, прочная эргономичная конструкция для легкого практического использования;
• Четыре батарейки типа AA - длительный срок службы в течение нескольких недель тестирования;
• Адаптер схемы разводки также выполняет функцию защитной крышки.

Варианты комплекта CableIQ:

Чтобы получить максимум от владения Fluke CableIQ, выберите один из наших специализированных комплектов. Каждый комплект разработан для тестирования квалификаций при определенных условиях работы. Читайте дальше, чтобы получить подробные сведения о каждом комплекте.

Fluke CIQ-KRQ, набор квалификаторов линий в жилых зданиях CableIQ Residential Qualifier Kit
Набор квалификаторов линий в жилых зданиях CableIQ Residential Qualifier Kit разработан для специалистов по установке кабелей в жилых зданиях, которым необходимо документировать, что кабельные системы установлены правильно и надежно работают. Он быстро квалифицирует кабельные сети в жилых зданиях для поддержания голосовой связи, VoIP, 10/100/1000 Ethernet и абонентского телевидения. Благодаря входящим в комплект адаптерам, набор заменяет многочисленные инструменты для тестирования и поиска неисправностей соединений голосовой связи, передачи данных, аудио/видео соединений, коаксиальных систем и соединений систем безопасности. Программное обеспечение, входящее в CableIQ Reporter позволяет установщикам сразу же начать производство отчетов о профессиональных испытаниях.

Fluke CIQ-KIT, Расширенный набор CableIQ для ИТ
Расширенный набор Fluke CableIQ для ИТ разработан для достижения максимальной эффективности любой задачи по квалификации кабеля. Используйте зонд IntelliTone 200, входящий в набор, для того, чтобы быстро и четко определить нахождение кабелей даже в активных сетях. Используйте шесть входящих в набор идентификаторов кабеля для выполнения большого объема тестов квалификации в короткий период времени. Каждый идентификатор кабеля способен выполнить простой тест разводки или полный квалификационный тест. Возможно выполнение до семи квалификационных тестов без возвращения к коммутационной панели. Для облегчения перемещения инструментов с одного объекта на другой можно воспользоваться прочным защитным кейсом.

Fluke CIQ-FTKSFP, комплект Copper and Fiber Technician’s Kit
Комплект Copper and Fiber Technician’s Kit предназначен для ИТ-специалистов, которые работают с медными оптоволоконными сетями. Он предлагает все преимущества комплекта Advanced IT Kit, а также позволяет протестировать оптоволоконные соединения с помощью измерителя мощности Simplfiber Pro и источника света.

В чем заключается квалификация?

Квалификация – это функция новой категории тестеров, используемая сетевыми специалистами при модернизации сети для поддержки более высоких скоростей передачи данных, а также при устранении неисправностей связи. Тестеры квалификации, такие как новый Fluke CableIQ от компании Fluke Networks, определяет, способна ли существующая связь поддержать определенные скорости сети и технологии. Это отличается от сертификационных тестеров, таких, как Fluke DTX CableAnalyzer, который гарантирует, что проложенный кабель соответсвует стандартам производительности TIA/ISO и основных тестеров проверки, таких как Fluke MicroScannerPro, который проверяет, правильно ли подсоединен кабель.

Тестеры квалификации позволяют техническому персоналу выполнить процедуру поиска неисправностей, чтобы лучше изолировать кабель от проблем в сети. Например, первым шагом в поиске неисправностей при неполадках соединения к сети может быть проверка скорости и настроек параметров дуплекса подсоединенных устройств. Если тестер показывает, что настройки параметров совпадают, но неполадка при этом сохраняется, можно выполнить квалификационное испытание. Выполнение квалификационного испытания позволит технику определить, является ли причиной неполадки недостаточная пропускная способность. Знание пропускной способности кабельного соединения позволит вам быстрее разрешить заявки о неисправности и облегчит модернизацию сети на более высокие скорости.

Выбор нужного инструмента для работы

Когда следует использовать квалификационный тестер: Если вы - сетевой техник и должны убедиться, что существующая кабельная проводка в состоянии поддержать вашу сеть 1000BASE-T, квалификационный тестер является наиболее подходящим устройством. Если вам необходимо расследовать причину неполадки соединения и отделить неполадки кабеля от неполадок сети, квалификация является прекрасным решением. Если вы осуществляете небольшие добавления, перемещения и изменения в уже существующей сети, или настраиваете временную сеть, и вам нужно просто квалифицировать ее для определенной сетевой технологии, самым подходящим устройством является инструмент квалификации.

Когда следует использовать сертификационный тестер: Если вы являетесь промышленным установщиком или владельцем сети, и Вам необходимо доказать, что все кабели установлены правильно и в соответствии с техническими условиями TIA или ISO, вы должны это сертифицировать. Если Вы занимаетесь поиском неисправностей, и должны однозначно показать, что испытуемое соединение не соответствует требованиям к работе категории 5e или 6, согласно стандартам TIA или ISO, вам следует воспользоваться исключительно сертификационным инструментом. Если в вашей сети используются одновременно оптоволоконные и медные кабели, и вам часто приходится тестировать оба вида кабелей, вам помогут приборы для сертификации кабельных систем.

Чтобы получить поддержку и финансовую безопасность гарантии изготовителя, сертификация согласно стандартам TIA/ISO - ваш единственный выбор. В случае применения других методов, ответственным за работу установки становится установщик, что может вылиться в серьезные затраты. Например, крупная 1000 сетевая установка может представлять из себя проект стоимостью в 100 000 долларов США, что является огромной ответственностью, если гарантия изготовителя не получена.

Когда следует использовать инструмент верификации: Инструменты проверки обычно используются любым техником, который протягивает и обрезает кабель или выполняет базовые переносы, добавления и изменения в сети. Эти инструменты используются как первая линия защиты при обнаружении неполадок нахождения связи и скруток пар проводов.
