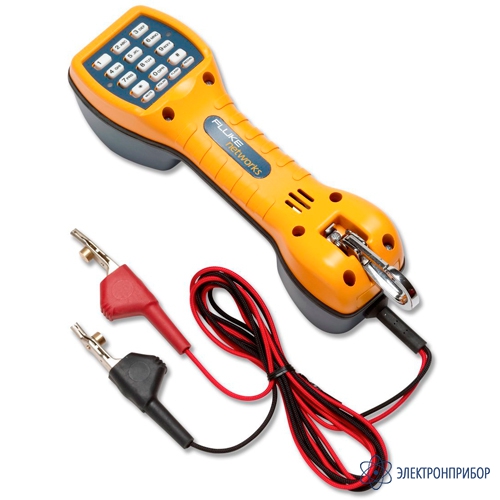

Fluke 30800009 — комплект для тестирования телефонных линий с разъемом ABN

Код товара: 48649
  • Является модификацией Fluke TS30

    • Гарантия

      1 год

    • Производитель

      Fluke Networks

    • Артикул

      2328041

    Назначение комплекта для тестирования телефонных линий Fluke TS30:

    Признанная в качестве отраслевого стандарта серии базовых наборов для тестирования, Fluke TS30 обеспечивает превосходное качество при умеренной цене. Благодаря его высокому импендансу для работы DataSafe, технический персонал может подключится к линии в режиме мониторинга, не прерывая текущую передачу данных.

    Непревзойденные стандарты защиты RainSafe и DropSafe компании Fluke Networks гарантируют, что испытательная установка будет продолжать работать даже при самых неблагоприятных условиях. Надежная защита от непогоды обеспечивает улучшенное сопротивление неблагоприятным погодным условиям.

    Особенности комплекта для тестирования телефонных линий Fluke TS30:

    • DataSafe высокого импенданса, работа в режиме монитора;
    • DropSafe проходит испытание на надежность методом сбрасывания с высоты 20-ти футов;
    • RainSafe защита при неблагоприятных погодных условиях;
    • Выключатель блокировки звука;
    • Повторный набор последнего номера;
    • Слышимый звонок для отзывов.

    Функции комплекта для тестирования телефонных линий Fluke TS30:

    • Режим монитора высокого импеданса;
    • Автоматическое регулирование речевых уровней;
    • Тоновый и импульсный режим;
    • Повторный набор последнего номера в тоновом и импульсном режимах;
    • Погодная защита RainSafe для использования в экстремальных погодных условиях;
    • Кнопка сброса трубки;
    • Полная функциональность с любой полярностью линии;
    • Слышимый электронный звонок для обратных вызовов;
    • Защита от высокой силы тока и перенапряжения;
    • Поликарбонатный корпус высокой ударостойкости;
    • Пружинный зажим для пояса, заменяемый в полевых условиях;
    • Приемник, совместимый со слуховыми аппаратами;
    • Выключатель передатчика;
    • Режимы разговора и монитора;
    • Эргономичный дизайн;
    • Легковесное устройство легко транспортируется.

  • Технические характеристики комплекта для тестирования телефонных линий Fluke TS30:

    Параметр Значение
    Электрическая часть
    Возвратные потери >14 децибел (см. 600 Ω)

    Диапазон линейного тока

    		 15 мА - 120 мА
    Сопротивление непрерывному потоку (Режим разговора) 275 Ω типичный при 20 мA
    Импеданс режима монитора >120 000 Ω 300 Гц к 3400 Гц
    Выход импульсного набора
    Частота импульсов 10 импульс в сек.
    Открыт/Близкое соотношение 60/40
    Интервал между цифрами 800 мсек %, -10%
    Сопротивление при открытом импульсе > 200 000 Ом
    Защита против перенапряжения переменного тока TS30 выдерживает до 250 В действующего напряжения на всех испытательных выводах
    Наибольшая акустическая мощность приемника < 120 дБ SPL
    DTMF Мощность частот тона Ошибка частоты тона Максимум ITU-T Q.23 ±1,5%
    Уровень тонального сигнала
    Высокая группа Низкая группа -4 дБм (в 600 Ω) -6 дБм (в 600 Ω)
    Расхождение между высоким и низким тоном 2 дБ +1 дБ
    Последний набранный номер (Тон/Импульс)
    Объем памяти Сохранение памяти 23 цифры, 8-минутный номинал
    Продолжительность вспышки 600 мсек ±100 мсек
    Громкость звонка > 70 дБА при 1 метре
    Эквивалент звонка (REN) 0,14
    Измерения 10 x 2,83 x 3,34 дюйма (25,5 x 7,2 x 8,5 см)
    Масса 16,8 унции (0,476 кг)
    Внешние условия
    Температура работы -4 °F до+140 °F (-20°C до +60°C)
    Температура хранение -40 °F до+151 °F (-40°C до +66°C)
    Относительная влажность 5% - 95%
    Безопасность
    Электрическая телекоммуникация TNV-3
    Классификация безопасности IP54
    Использованные регулирующие стандарты 47 CFR Часть 15, Подчасть B
    ICES-003 Издание 3
    AS/NZS 3548
    Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 Прил. C, EN 61000-4-2, EN 61000-4-3
    Директива LV 73/23/EEC, EN 610010,1 (1993)
    Сертификаты и соответствия CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1010,1-92 CSA-C22.2
    No. 1010.1B-97, UL/ANSI 3111-1

    Примечания: Характеристики могут быть изменены без предварительного уведомления. Могут существовать законные требования относительно разрешения на подсоединение оборудования к телесети, управляемой оператором общедоступной сети.

  • Комплект поставки Fluke 30800009

    № Наименование Количество
    1 Тестовая трубка монтера TS30 1
    2 Комплект зажимов с разъемом ABN 1
