Приборы для измерения параметров кабелей связи

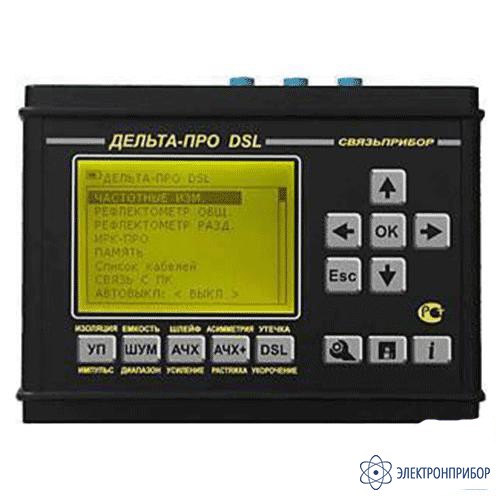

Дельта-ПРО DSL — измеритель параметров магистралей и выделенных линий ADSL/HDSL

Код товара: 20387
  • 70198-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      70198-18 до 24.01.2028

    • Производитель

      СВЯЗЬПРИБОР, Россия

    Назначение измерителя параметров магистралей и выделенных линий ADSL/HDSL Дельта-ПРО DSL:

    Измеритель параметров магистралей и выделенных линий ADSL/HDSL. Измерения затуханий, быстрые АЧХ, спектральный анализ помех и полезного сигнала, мониторинг помех за сутки, рефлектометр, мост.

    Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA, 1,2 В* 2,3АЧ на 8 часов непрерывной работы.

    Экономичный вариант. Может работать отдельно и в комплекте с генератором Дельта. Прост в управлении, можно работать без специальной подготовки.

    Государственный реестр № 28434-04. Сертификат об утверждении типа средств измерений ГОСТ № 19616. Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729.

    Измерения:

    • шума (NOISE);
    • возвратных потерь (RETURN LOSS);
    • затухания сигнала (INSERTION LOSS);
    • асимметрии (LONGITUDINAL BALANCE);
    • переходного влияния (NEXT/FEXT).

    Программный продукт позволяет протоколировать измерения и проводить экспертную оценку на соответствие линии нормам (ETSI MASKS).

    Режим УП (узкая полоса)

    Измерения переходного (NEXT и FEXT) и рабочего затухания на любой выбранной частоте в диапазоне 32 – 4096 кГц. Контроль затухания асимметрии. Измерения фиксируются в памяти прибора, их можно пролистать или записать на компьютер и распечатать протокол измерений.

    Измеритель Дельта-ПРО DSL сам создает нужный список частот и вызывает нужную частоту одним нажатием.

    Шаг выбора частоты Диапазон
    4096-2048 кГц 8 кГц
    2048-512 кГц 4 кГц
    512-256 кГц 2 кГц
    256-32 кГц 1 кГц

    Диапазон измеряемых уровней от -100 до +1 дБо (0 дБо = 8 дБн) Погрешность измерения в диапазоне:
    –50 … 0 дБ не более ± 1 дБ
    –80 …–50 дБ не более ± 2 дБ
    –100 …–80 дБ не более ± 3 дБ

    Режим АЧХ

    АЧХ снимаются на 128 частотах в течении нескольких секунд. Прибор работает сам на себя. Частотная характеристика переходного влияния на ближнем конце (NEXT), затухания асимметрии (LONGITUDINAL BALANCE), затухания неоднородности . В этом режиме можно снять АЧХ рабочего затухания по шлейфу. Измеритель может задать диапазон, чтобы сделать подробные измерения, или сразу снять характеристику во всем диапазоне ADSL/HDSL. Диапазон можно задать от 32 кГц до 4 МГц.

    Режим АЧХ+

    Прибор работает в автоматическом режиме с генератором Дельта на дальнем конце кабеля (или с другим прибором Дельта-ПРО DSL). АЧХ рабочего затухания и ЧХ переходного влияния на дальнем конце (FEXT). АЧХ снимаются на 128 частотах в течении 50 секунд. Результат выводится на экран в виде графика АЧХ и заносится в память прибора.Измерения протоколируются, проводится экспертная оценка на соответствие допускам для ADSL, ADSL2+, HDSL, Е1.

    Режим ШУМ

    Спектр помех или полезного сигнала. Прибор показывает на графике спектр внешних помех от низких частот до высокочастотного шума 4 МГц. В режиме «АВТО» прибор сам находит шумящую частоту или полезный сигнал и показывает уровень сигнала и спектральную плотность шума. Перемещая курсор можно просмотреть весь диапазон. Шум от –30 до –120 дБм/Гц, сигнал от 0 до -90дБ, разрешение 32 кГц. Результаты заносятся в память и протоколируются.

    Мониторинг помех

    В режиме ожидания прибор может в течение суток фиксировать помехи, возникающие в линии, и хронологически заносить в память. Измеритель устанавливает порог, выше которого прибор реагирует на помехи. После проведения измерений можно просмотреть спектр помех и определить их источник.

    Рефлектометр

    Двухполярный рефлектометр для просмотра линии и качества муфт по отражению сигнала.

    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
    194, 387, 775, 1549, 3098, 6197, 12394 м

    Перекрываемое затухание:
    не менее 60 дБ
    Размах зондирующего импульса:
    не менее 5 В
    Длительность зондирующего импульса:
    30÷3906 нс
    Выходное сопротивление
    120 ± 6 Ом

    ИРК-ПРО

    Стандартный измерительный мост для измерения сопротивления изоляции, шлейфа, емкости и омической асимметрии линии, а также для поиска мест обрыва и понижения изоляции.

    Государственный реестр № 17719-98 по разделу "Приборы кабельные" (ТУ 468К-А001-002-98). Сертификат об утверждении типа средств измерений RU.C.34.001.A №5588. Сертификат соответствия ГОСТ Р №РОСС RU.ME48.Н01512. Сертификат соответствия ССС №ОС/1-КИА-322.
