AnCom AT-3 — тональный автоответчик

Код товара: 54544
  • Описание тонального автоответчика AnCom AT-3:

    Специализированный малогабаритный тональный автоответчик AnCom AT-3 предназначен для использования в различных системах контроля ТфОП. В частности, автоответчики могут быть включены в состав комплекса AnCom ПАИК-КПВ для измерения коэффициента потерь вызовов (КПВ) коммутируемой телефонной сети.

    Особенности тонального автоответчика AnCom AT-3:

    • Автоответчик AnCom AT-3 реализован в соответствии с требованиями «Правил применения оконечного оборудования, подключаемого к двухпроводному аналоговому стыку телефонной сети общего пользования» (утверждены приказом №102 Министерства информационных технологий и связи РФ от 29.08.2005);
    • Автоответчик работоспособен на сельских линиях связи;
    • Питание от абонентской линии;
    • Возможность настройки параметров сигнала;
    • Компактность.

    Назначение тонального автоответчика AnCom AT-3:

    Специализированные малогабаритные автоответчики AnCom AT-3 применяются в различных системах контроля ТфОП для формирования специальных сигналов со стороны абонентского окончания.

    В частности, автоответчики могут быть включены в состав комплекса AnCom ПАИК-КПВ, обеспечивающего определение коэффициента потерь вызовов (КПВ).

    Автоответчик AnCom AT-3 подключается к абонентскому окончанию сети ТфОП. Полярность подключения не имеет значения. Питание автоответчика осуществляется непосредственно от источника постоянного напряжения абонентского комплекта телефонной станции.

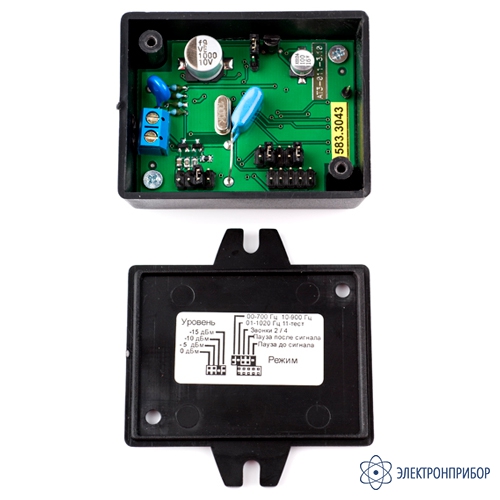

    Для настройки параметров автоответчика служат поля перемычек, обеспечивающие выбор уровня и частоты сигнала, задание количества активирующих сигналов посылки вызова, длительности задержки отключения от линии после сигнала автоответчика и установку тест-режима, применяемого для контроля автоответчика.

  • Технические характеристики тонального автоответчика AnCom AT-3:

    Параметр Значение
    Автоответчик AnCom AT-3 Условия допустимости применения в составе комплекса AnCom ПАИК-КПВ иных автоответчиков
    Параметры взаимодействия автоответчика с коммутационными станциями
    Ожидание вызова Модуль входного сопротивления Не менее 10 кОм (1000 Гц)
    Сила постоянного тока Не более 0,6 мА (при постоянном напряжении 60 В)
    Вызов Модуль входного сопротивления Не менее 4 кОм (20 и 50 Гц)
    Подключен к линии - автоответ Модуль выходного сопротивления 600±60 Ом От  450 до 800 Ом
    Модуль входного сопротивления 600±60 Ом
    Сопротивление по постоянному току Не более 370 Ом (при постоянном токе от 18 до 70 мА)
    Срабатывание при следующих параметрах сигнала посылки вызова Частота заполнения От 20 до 50 Гц
    Напряжение сигнала вызова От 20 до 110 В
    Длительность сигнала вызова От 0,3 с до ∞ От 0,7 до 1,4 с
    Длительность паузы между сигналами вызова От 0,4 до 6 мс От 1,9 до 4,4 с
    Параметры взаимодействия автоответчика с коммутационными станциями
    Количество активирующих сигналов вызова (звонков) 2 или 4; при приеме «бесконечного звонка» активация автоответчика осуществляется через 6 с От 1 до 10
    Временные параметры циклограммы автоответчика Задержка включения 1 или 2,5 с От 0 до 25 с
    Длительность 3±0,5 с От 2 до 250 с
    Задержка отключения 0,5 или 4 с От 0 до 25 с
    Уровень тонального сигнала 700, или 900, или 1020 Гц; ±10 Гц От 300 до 1100 Гц
    Защищенность тонального сигнала Не менее 33 дБ Не менее 20 дБ
    Уровень шума на интервале задержки отключения Не более -60 дБм Не более -40 дБм
    Общие данные
    Габариты 65x50x25 мм
    Масса (в упаковке) 0,3 кг
  • Комплект поставки AnCom AT-3

    Наименование Количество
    1 Автоответчик AnCom AT-3 1
    2 Руководство по эксплуатации 1
