Комплекс для юстировки одноканальный

Аксессуары к термогигрометрам ИВА

Комплекс для юстировки одноканальный — для подключения одного преобразователя ДВ2ТСМ-Б или одного зонда ИВА-6А(Н) к ПК при юстировке и поверке

Код товара: 84777

    • Гарантия

      1 год

    Назначение комплекса для юстировки одноканального для подключения одного преобразователя ДВ2ТСМ-Б или одного зонда ИВА-6А(Н) к ПК при юстировке и поверке:

    Комплекс для юстировки одноканальный предназначен для подключения одного преобразователя ДВ2ТСМ-Б или одного зонда ИВА-6А(Н) к ПК при юстировке и поверке. Включает кабель интерфейсный КК-2 (подключается к USB-порту ПК), кабель КУ-2, кабель для подключения ДВ2ТСМ-Б и сервисное ПО для юстировки и поверки.

    Особенности комплекса для юстировки одноканального для подключения одного преобразователя ДВ2ТСМ-Б или одного зонда ИВА-6А(Н) к ПК при юстировке и поверке:

    • подключение одного преобразователя ДВ2ТСМ-Б или одного зонда ИВА-6А(Н);
    • при совместной работе с генератором влажного газа Суховей-1П и преобразователем интерфейса ПИ-1С позволяет полностью автоматизировать процесс юстировки и поверки термогигрометров автономных ИВА-6А(Н) по каналам измерения относительной влажности и температуры;
    • при использовании с другими эталонными генераторами влажного газа (HygroGen, MODEL 2000SP, Humiwell, Родник-2, Родник-2М, Родник-4М, САРМА) показания эталона при записи точки необходимо вводить вручную;
    • при поверке и юстировке по каналу измерения температуры показания эталона при записи точки необходимо вводить вручную;

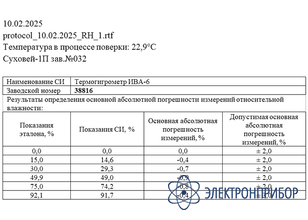

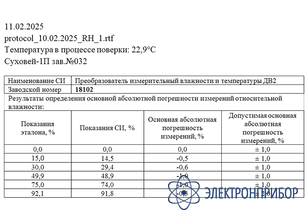

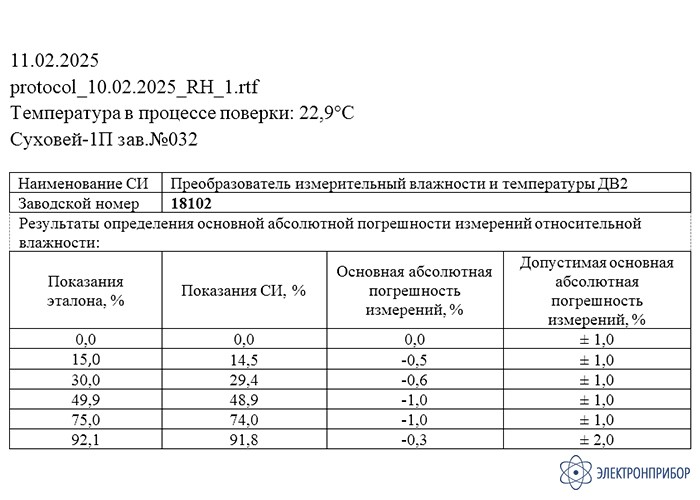

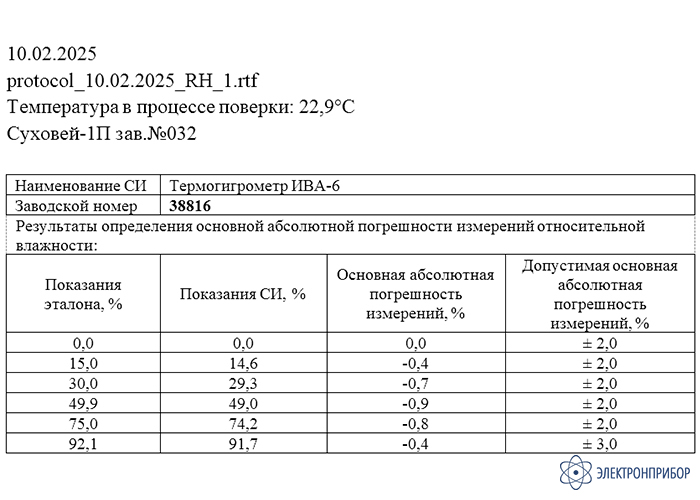

    • результатом автоматизированной поверки является файл протокола с указанием заводского номера поверяемого прибора, его показаний и соответствующих показаний эталона.

    Описание комплекса для юстировки одноканального для подключения одного преобразователя ДВ2ТСМ-Б или одного зонда ИВА-6А(Н) к ПК при юстировке и поверке:

    Комплекс для юстировки одноканальный состоит из:

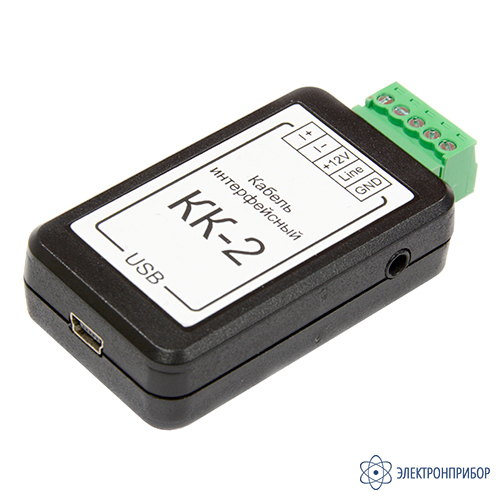

    • кабеля интерфейсного КК-2;
    • кабеля удлинительного КУ-2 для подключения зонда ИВА-6А(Н);
    • кабеля для подключения ДВ2ТСМ-Б;
    • кабеля для подключения ДВ2ТСМ-1Т-1П-В или ДТР-4-СМ (для комплекса для юстировки ДТР-4-СМ одноканального);
    • программного обеспечения MicroforSetup.

    Комплекс для юстировки одноканальный совместим с:

    Запрещается:

    • использовать с эталонными гигрометрами в гигростатах и климатических камерах (смотреть статью о нарушениях при поверке термогигрометров ИВА-6 на сайте производителя);
    • проводить градуировку с использованием генераторов влажного газа, работающих на методе смешивания и при этом не имеющих термостатирования измерительной камеры (ТКА-ГВЛ, Север-4, ГВГ-901, ГВГ-902 и т.п.), так как они не обеспечивают необходимых условий градуировки (смотреть статью о сравнении генераторов влажного газа на сайте производителя);
    • использовать с эталонными термометрами в климатических камерах.

    Краткое описание процесса проведения автоматизированной поверки/юстировки термогигрометра ИВА-6Н по каналу измерений относительной влажности:

    1. Извлечь зонд из термогигрометра ИВА-6А(Н) и установить в рабочую камеру эталонного генератора влажного газа.
    2. Подключить к зонду юстировочный комплекс кабель интерфейсный КК-2, используя кабель удлинительный КУ-2.
    3. Подключить кабель интерфейсный КК-2 к ПК.
    4. При работе с генератором Суховей-1П подключить преобразователь интерфейса ПИ-1С к генератору и ПК, запустить на генераторе программу "Управление генератором с ПК через порт RS-485".

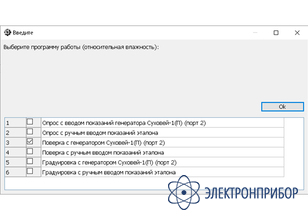

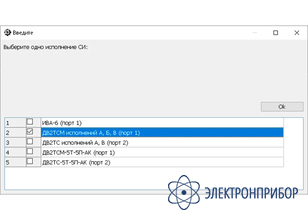

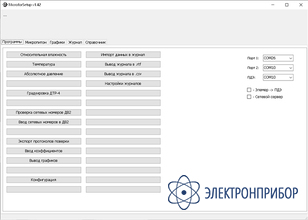

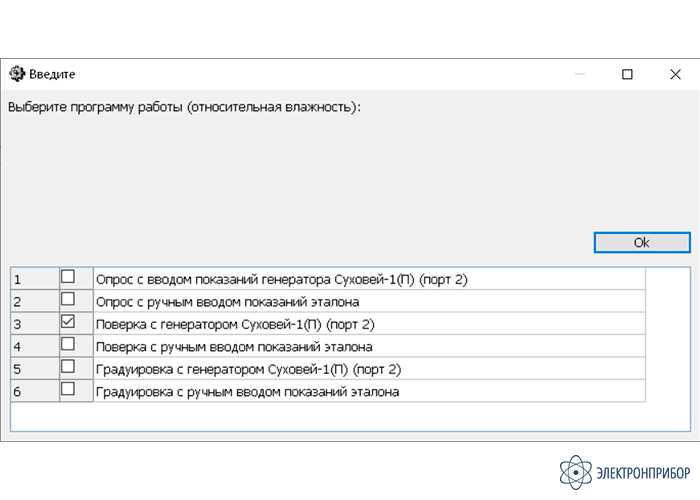

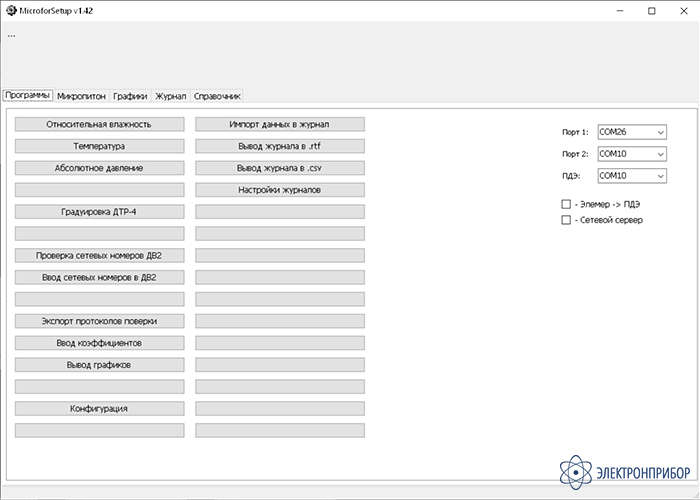

    5. Запустить на ПК программу MicroforSetup, нажать кнопку "Относительная влажность" в главном меню, выбрать соответствующую программу поверки или градуировки.

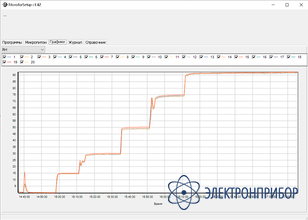

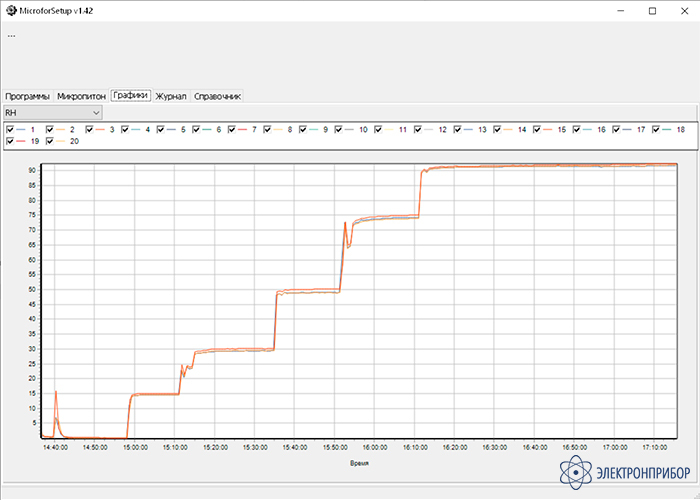

    6. При работе с генератором Суховей-1П дальнейшая поверка будет производиться автоматически. При работе с другими генераторами необходимо задавать точки и дожидаться стабилизации показаний в соответствии с методикой поверки и вводить показания эталона в программу MicroforSetup. В процессе можно наблюдать графики показаний термогигрометра и отслеживать ход поверки в окне "Микропитон".
    7. Экспортировать протокол поверки в формате .rtf.
    8. Если проводилась градуировка (проводится по тем же точкам, что и поверка, но с бОльшим временем выдержки на каждой точке), то имеется возможность ввода градуировочной характеристики в зонд, после чего будет необходимо провести поверку.

    Обратите внимание!
    При непрохождении поверки термогигрометром ИВА-6 по относительной влажности рекомендуется перед градуировкой провести техническое обслуживание (отмывку сенсора влажности).

    Краткое описание процесса проведения автоматизированной поверки термогигрометра ИВА-6Н по каналу измерений температуры:

    1. Извлечь зонд из термогигрометра ИВА-6А(Н), подключить его кабелем КУ-3 и установить во вставку для термостата (ТПП-1, ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-100).
    2. Подключить к разъему кабеля КУ-3 кабель интерфейсный КК-2, используя кабель удлинительный КУ-2.
    3. Подключить кабель интерфейсный КК-2 к ПК.
    4. Установить во вставку эталонный термометр, залить в термостат спирт, установить вставку в термостат, подключить эталонный термометр к измерителю температуры.

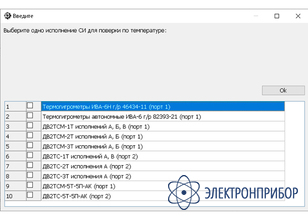

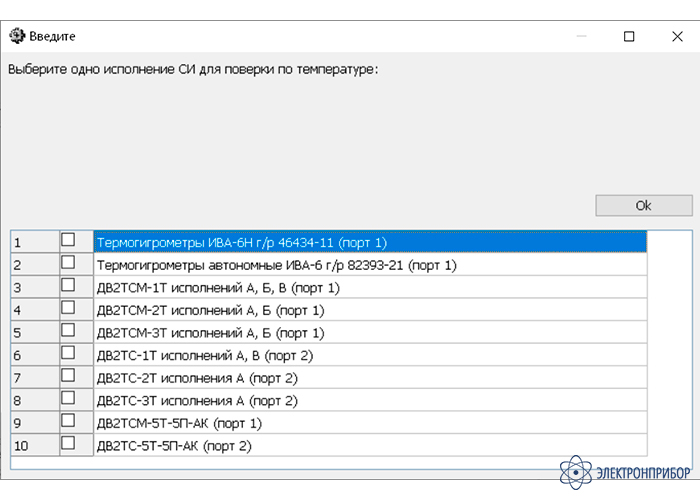

    5. Запустить на ПК программу MicroforSetup, нажать кнопку "Температура" в главном меню, выбрать соответствующую программу поверки.
    6. Задавать точки и дожидаться стабилизации показаний в соответствии с методикой поверки и вводить показания эталона в программу MicroforSetup. В процессе можно наблюдать графики показаний термогигрометров и отслеживать ход поверки в окне "Микропитон".
    7. Экспортировать протокол поверки в формате .rtf.

    Обратите внимание!
    Термогигрометры ИВА-6 крайне редко нуждаются в градуировке по каналу измерения температуры. При непрохождении поверки по температуре велика вероятность, что либо прибор неисправен (требует ремонта на предприятии-изготовителе), либо поверка проведена с нарушением.
    Градуировка проводится по точкам, отличающимся от точек по методике поверки, и с бОльшим временем выдержки на каждой точке. После ввода градуировочных характеристик в зонды необходимо провести поверку.

  • Комплект поставки Комплекс для юстировки одноканальный

    № Наименование Количество
    1 Кабель интерфейсный КК-2 1
    2 Кабель USB 2.0 A – mini B 1
    3 Кабель удлинительный КУ-2 1
    4 Кабель для подключения ДВ2ТСМ-Б 1
    5 Программное обеспечение MicroforSetup (на электронном носителе) 1
    6 Руководство по эксплуатации 1

    Дополнительная комплектация Комплекс для юстировки одноканальный

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель для подключения ДВ2ТСМ-В (необходимо уточнение типа разъема)
    2 Кабель для подключения ДВ2ТСМ-5Т-5П-АК (необходимо уточнение типа разъема)

  • Файлы для Комплекс для юстировки одноканальный

Файлы для Комплекс для юстировки одноканальный
