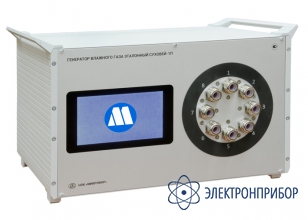

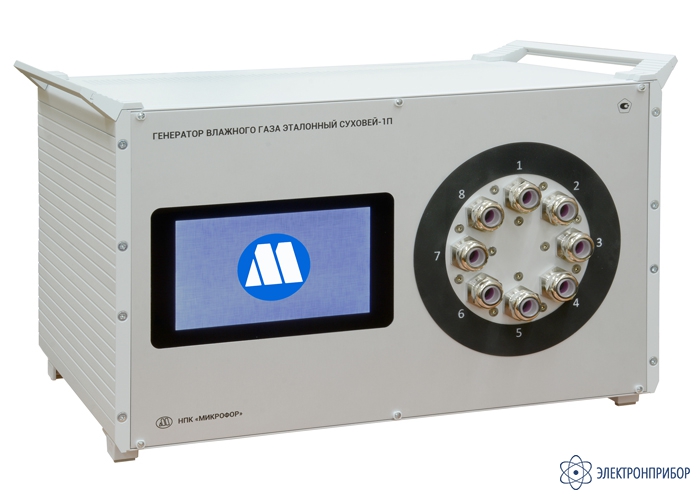

Суховей-1П — генератор влажного газа эталонный

Код товара: 64774
  • 80277-20

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      80277-20 до 23.12.2025

    Сертификаты

    Назначение генератора влажного газа эталонного Суховей-1П:

    Генератор Суховей-1П предназначен для воспроизведения задаваемых значений относительной влажности в парогазовых смесях. Генератор является рабочим эталоном 1-го разряда в соответствии с ГОСТ 8.547-2009 и может применяться для градуировки и поверки гигрометров погружного типа при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения. Принцип работы генератора основан на совместном использовании метода двух температур и двух давлений, заключающийся в насыщении газа влагой в насытителе при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров.

    Особенности генератора влажного газа эталонного Суховей-1П:

    • Реальное соответствие Государственной поверочной схеме (приказ Росстандарта №2885 от 15.12.2021). Воспроизведение относительной влажности основано на фундаментальном физическом принципе – фазовом равновесии. Для работы генератора не требуется контрольный гигрометр. Передача единицы относительной влажности рабочим средствам измерения осуществляется методом прямых измерений, в отличие от генераторов на основе метода смешения, реализующих метод непосредственного сличения;
    • Полностью автоматизированный режим установки и поддержания заданного значения относительной влажности;
    • Возможность автоматизированного проведения поверки гигрометров производства ООО НПК «МИКРОФОР»;
    • Большой сенсорный дисплей для управления генератором;
    • В измерительной камере генератора постоянно установлен преобразователь влажности и температуры ДВ2ТС-1Т-2П, контролирующий корректность работы генератора и динамику установления влажности;
    • Конструкция измерительной камеры обеспечивает высокую равномерность температуры по всему объему и высокую точность измерения температуры установленных в ней испытуемых гигрометров. Принудительный обдув камеры наружным воздухом минимизирует градиенты температуры по корпусу испытуемых гигрометров, обеспечивая минимальный градиент между температурой сенсоров влажности и измерительной камерой.

  • Технические характеристики генератора влажного газа эталонного Суховей-1П:

    Параметр Значение
    Диапазон воспроизведения относительной влажности ПГС
    - при использовании осушителя
    - при питании генератора непосредственно от компрессора
    от 0 до 100%
    от 5 до 100%
    Пределы допускаемой абсолютной погрешности при воспроизведении относительной влажности:
    - в диапазоне от 0 до 98% включительно
    - в диапазоне от 98 до 100%

    ±0,5 %
    ±1 %
    Время установления задаваемой относительной влажности ПГС в измерительной камере* не более 30 мин
    Питающий газ воздух или азот
    Избыточное давление рабочего газа на входе генератора от 0,6 до 0,9 МПа
    Потребление рабочего газа не более 2 л/мин
    Температура точки инея питающего газа при рабочем давлении:
    - для диапазона воспроизведения относительной влажности от 0 до 100%
    - для диапазона воспроизведения относительной влажности от 5 до 100%
    не более -20°С
    не нормируется
    Расход ПГС через измерительную камеру генератора от 1 до 1,5 л/мин
    Количество портов измерительной камеры для установки преобразователей гигрометров 8
    Габаритные размеры погружной части преобразователей гигрометров:
    - без втулки
    - с использованием втулок
    M24×1, глубина до 30 мм
    не более Ø20×30 мм
    Время прогрева генератора не более 30 мин
    Дискретность задания воспроизводимого значения относительной влажности 1 %
    Нестабильность воспроизводимого значения относительной влажности ±0,1%
    Потребляемая мощность не более 300 Вт
    Габаритные размеры не более (ширина×высота×глубина) 500×350×420 мм
    Масса генератора не более 25 кг

    * - зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора.

  • Комплект поставки Суховей-1П

    № Наименование Количество
    1 Блок генератора основной с модулем управления и индикации и измерительной камерой Суховей-1П 1
    2 Преобразователь измерительный влажности и температуры ДВ2ТС-1Т-2П-В 1
    3 Переходная втулка 8
    4 Руководство по эксплуатации 1
    5 Упаковка 1
