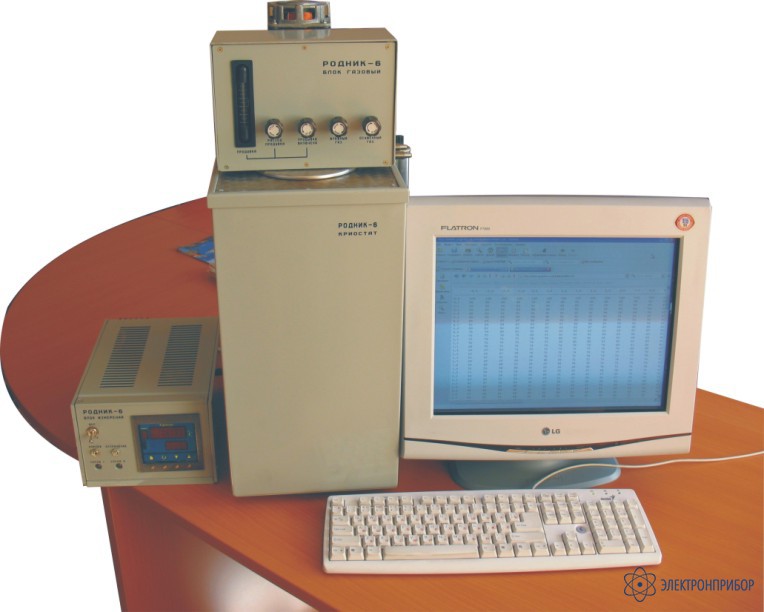

РОДНИК-6 — генератор влажного газа

Код товара: 23548
  • 40135-08

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      40135-08 до 14.08.2024

    • Производитель

      Ангарское ОКБА

    Сертификаты

    Назначение генератора влажного газа РОДНИК-6:

    Предназначен для получения паро-газовых смесей (ПГС) с заданной объёмной долей влаги при градуировке и поверке гигрометров проточного типа и представляет собой лабораторное стационарное непрерывнодействующее динамическое устройство для получения парогазовой смеси с заданной влажностью.

    Принцип действия генератора основан на методе двух давлений и использовании справочных значений равновесных влажностей насыщения газа надо льдом. Генератор относится к рабочим эталонам второго разряда по ГОСТ 8.547-86.

    Генератор применяется в государственных и ведомственных поверочных (калибровочных) лабораториях, а также при проведении научно-исследовательских работ, связанных с получением парогазовых смесей с заданной влажностью.

    Для обеспечения работы генератора необходимо:

    • Баллон со сжатым азотом давлением более 10 МПа;
    • Два сосуда Дьюара обёмом 16 л с жидким азотом.

    Особенности генератора влажного газа РОДНИК-6:

    • Возможность градуировки и поверки проточных гигрометров в диапазоне микроконцентраций влаги;
    • Простота и оперативность расчёта воспроизводимых влажностей при помощи программного обеспечения с индикацией на мониторе персонального компьютера исходных и конечных параметров измерений;
    • Высокая производительность при проведении поверки;
    • Возможность быстрого получения газа с необходимым значением влажности.

  • Технические характеристики генератора влажного газа РОДНИК-6:

    Параметр Значения
    Диапазон воспроизводимой генератором:
    - объёмной доли влаги (ОДВ)
    - температуры точки росы влаги (для нормальных условий)
    0,3…2000 млн-1
    -83…-13 °С
    Относительная погрешность при воспроизведении ОДВ ±2%
    Абсолютная погрешность при воспроизведении температуры точки росы влаги ±0,2 °С
    Температура термостатирования насытителя генератора -1…-70 °С
    Давление на выходе из генератора 0,2…1 МПа
    Расход газа на выходе из генератора 0,3…2 л/мин
    Температура окружающего воздуха +15…+25 °С
    Потребляемая мощность, не более 400 Вт
    Средний срок службы, не менее 6 лет
    Габаритные размеры:
    - блок измерений
    - криостат
    - газовый блок
    340 × 143 × 200 мм
    670 × 353 × 370 мм
    500 × 225 × 185
    Масса:
    - блок измерений
    - криостат
    - газовый блок
    10 кг
    20 кг
    5 кг

  • Комплект поставки РОДНИК-6

    № Наименование Количество
    1 Блок газовый 1
    2 Блок измерений 1
    3 Криостат 1
    Комплект запасных частей:
    4 Вставка плавкая ВП-15А АГ0.481.303 ТУ 1
    Комплект принадлежностей:
    5 Стабилизатор давления газа СДГ-100М5К0.256.008 ТУ 1
    6 Устройство подачи хладагента УПХ-72 2
    7 Калибратор-измеритель унифициро ванных сигналов ИКСУ-200Ех 1
    8 Осушитель 1
    9 Подставка 1
    10 Крышка 1
    11 Оптический диск CD-R с программным обеспечением 1
    Комплект монтажных частей:
    12 Соединитель 2
    13 Кабель “СЕТЬ” 2
    14 Трубка 0,5 м 1
    15 Трубка 2 м 1
    16 Штуцер ввертной 1
    17 Винт М4-6g×10.36.016 ГОСТ 1491-80 4
    18 Шайба 4.65Г.016 ГОСТ 6294-70 4
    19 Шайба 4.04.016 ГОСТ 10450-78 4
    20 Руководство по эксплуатации 1
    21 Методика поверки 1
    22 Комплект схем 1
    23 Паспорт 1
