ДВ2ТСМ‑1Т‑4П‑В — измерительный преобразователь влажности и температуры

Код товара: 84682
  • 25948-11

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2030

    Сертификаты

    Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ‑1Т‑4П‑В:

    Измерительный преобразователь влажности и температуры ДВ2ТСМ‑1Т‑4П‑В предназначен для измерений относительной влажности, температуры и температуры точки росы/инея неагрессивных технологических газов. Диапазон измерений точки росы/инея от -60 до +20°С (диапазон индикации от -80 до +20°С).

    Преобразователь ДВ2ТСМ-1Т-4П-В имеет цифровой выходной сигнал по интерфейсу µForLan и протоколу Modbus для подключения к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г.

    Установочная резьба М24×1, рабочее давление до 15 МПа (отдельный преобразователь, в том числе с блоком индикации ИВА-6) или до 2,5 МПа (в составе термогигрометров ИВА-6).

    Особенности измерительного преобразователя влажности и температуры ДВ2ТСМ‑1Т‑4П‑В:

    • подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
    • каналы измерения температуры, относительной влажности, массовой концентрации;
    • каналы индикации абсолютной влажности и молярной доли влаги, избыточного давления (при использовании с пробоотборным устройством ПДВ-8);
    • конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
    • рабочее давление погружной части до 15 МПа (отдельный преобразователь, в том числе с блоком индикации ИВА-6) или до 2,5 МПа (в составе термогигрометров ИВА-6);
    • подключение к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
    • считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-1Т-4П-В одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-1Т-4П-В);
    • возможность подключения к пробоотборному устройству ПДВ-8 с каналом индикации избыточного давления;
    • при работе с блоками индикации ИВА-6Б2, ИВА-6Б2-К-DIN имеется возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки росы/инея к атмосферному давлению;
    • функция автокоррекции показаний (автокалибровки);
    • функция защиты от воздействия повышенной влажности;
    • метрологические характеристики преобразователя в диапазоне ниже 0°C нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея).

    Описание измерительного преобразователя влажности и температуры ДВ2ТСМ‑1Т‑4П‑В:

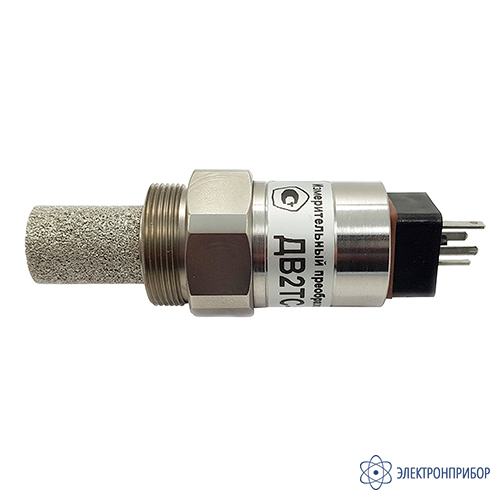

    Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

    Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея.

    Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно:

    1. фиксируются показания сенсоров температуры и влажности;
    2. устанавливается новое значение температуры сенсоров около +60°С;
    3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров;
    4. рассчитывается и вводится сдвиг градуировочной характеристики.

    Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

    Преобразователь ДВ2ТСМ-1Т-4П-В (измеряемые величины - относительная влажность, температура, температура точки росы/инея) является аналогом преобразователя ДТР-1-СМ (измеряемая величина - температура точки росы/инея).

    Преобразователь ДВ2ТСМ-1Т-4П-В совместим с данными пробоотборными устройствами:

    Область применения измерительного преобразователя влажности и температуры ДВ2ТСМ‑1Т‑4П‑В:

    • непрерывный контроль температуры точки росы/инея сжатого воздуха и других неагрессивных технологических газов;
    • измерение температуры точки росы/инея чистого водорода;
    • периодический контроль температуры точки росы/инея неагрессивных технологических газов.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ‑1Т‑4П‑В:

    Параметр Значение
    Диапазон измерений относительной влажности, %:
    - в режиме защиты от переувлажнения
    - при выключенном режиме защиты от переувлажнения
    от 0 до 80
    от 0 до 98
    Диапазон измерений температуры точки росы/инея, °С:
    - при температуре анализируемого газа (Тг) +20 °C и ниже
    - при температуре анализируемого газа выше +20 °C
    от -60 до Tг
    от -60 до +20
    Диапазон индикации температуры точки росы/инея, °С от -80 до +20
    Диапазон измерений температуры, °С от 0 до +50
    Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %:
    - в диапазоне от 0% до 10% (включительно)
    - в диапазоне от 10% до 50% (включительно)
    - в диапазоне от 50% до 98%

    ±1
    ±2
    ±3
    Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, %:
    - при относительной влажности от 0% до 10%
    - при относительной влажности от 10% до 98%

    ±(0,005+0,0045П)(1)
    ±0,1
    Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С ±2
    Пределы допускаемой абсолютной погрешности измерений температуры, °С ±0,3
    Установочная резьба М24×1
    Максимальное рабочее давление для погружной части, МПа:
    - как отдельный преобразователь, в том числе с блоком индикации ИВА-6
    - в составе термогигрометров ИВА-6
    до 15
    до 2,5
    Температура окружающей среды и анализируемого газа, °С от 0 до +50
    Постоянная времени, мин, не более:
    - по влажности
    - по температуре
    2
    5
    Напряжение питания постоянного тока, В от 9 до 15
    Потребляемый ток, мА 5(2) или 70(3)
    Габаритные размеры, мм 30×30×120
    Масса преобразователя, кг не более 0,5
    (1) - П – измеренное значение относительной влажности, %;
    (2) - в обычном режиме;
    (3) - в режиме автокоррекции или защиты от воздействия повышенной влажности.

  • Комплект поставки ДВ2ТСМ‑1Т‑4П‑В

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТСМ‑1Т‑4П‑В 1
    2 Кольцо уплотнительное фторопластовое 23×17×2 (если поставляется без пробоотборного устройства ПДВ) 1
    3 Руководство по эксплуатации (допускается оформлять одно руководство по эксплуатации на партию преобразователей) 1
    4 Свидетельство о поверке на бумажном носителе   1
    5 Упаковка   1
