ДВ2ТСМ-1Т-2П-Б\080 — измерительный преобразователь влажности и температуры

Код товара: 84663
  • 25948-11

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2030

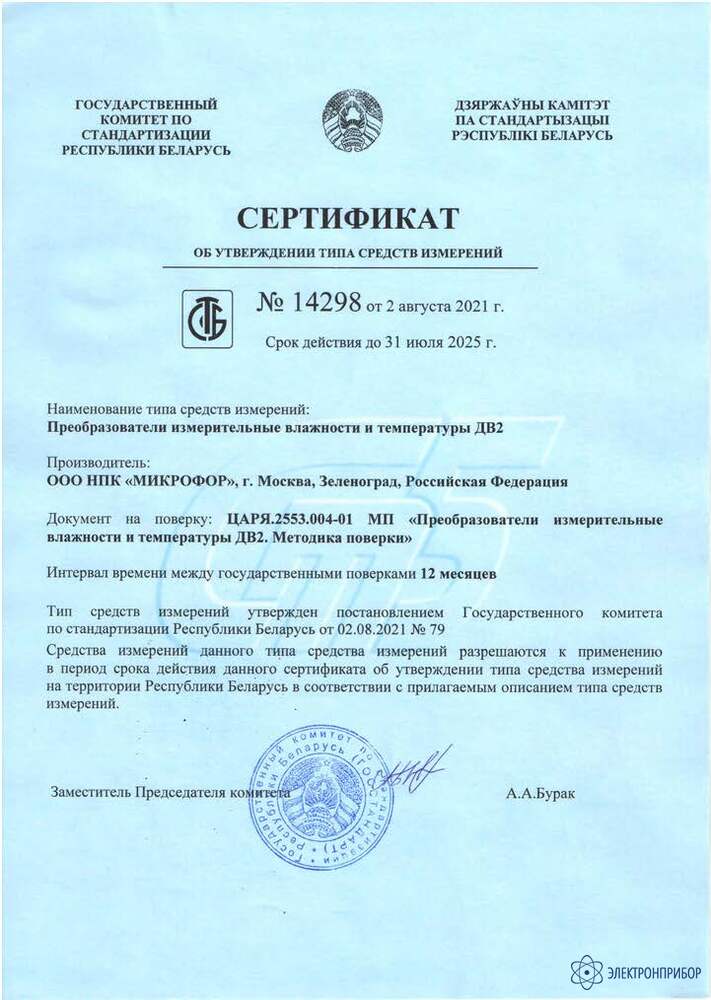

    Сертификаты

    Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-Б\080:

    Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-2П-Б\080 предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus.

    Предназначен для работы с блоками индикации термогигрометров ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN и измерительных преобразователей ДВ2ТС-А, ДВ2ТТ20-А и ДВ2ТТ20-Г.

    Особенности измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-Б\080:

    • компактный корпус из нержавеющей стали диаметром 12 мм и длиной от 80 мм;
    • рассчитывает температуру точки росы/инея;
    • для подключения к блокам индикации.

    Описание измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-Б\080:

    Исполнения преобразователей по диапазону измерения температуры и влажности (необходимо указывать при заказе):

    • ДВ2ТСМ-1Т-1П-Б: от 0 до +60 °С;
    • ДВ2ТСМ-2Т-1П-Б: от -20 до +60 °С;
    • ДВ2ТСМ-3Т-1П-Б: от -40 до +60 °С;
    • ДВ2ТСМ-1Т-2П-Б: от 0 до +60 °С, повышенная точность измерения относительной влажности.

    Преобразователь ДВ2ТСМ-Б не имеет собственной индикации показаний и предназначен для комплектации:

    • термогигрометра ИВА-6АР;
    • термогигрометра ИВА-6Б2;
    • термогигрометра ИВА-6Б2-К-DIN;
    • измерительного преобразователя ДВ2ТС-А;
    • измерительного преобразователя ДВ2ТТ20-А;
    • измерительного преобразователя ДВ2ТТ20-Г.

    Считывание показаний из преобразователя с помощью компьютера возможно через:

    • преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-Б одновременно);
    • кабель интерфейсный КК-2 (один ДВ2ТСМ-Б).

    При заказе оговариваются:

    • исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
    • исполнение преобразователя по точности измерения относительной влажности (1П, 2П);
    • необходимость поверки преобразователя ДВ2ТСМ-1Т-2П-Б в качестве эталонного гигрометра 2-го разряда в соответствии с приказом Росстандарта №2415 от 21.11.2023 (в этом случае в комплект преобразователя входит контейнер транспортный защитный);
    • длина выносного зонда из ряда 80 (стандартная), 250, 500 и 1000 мм;
    • тип защитного колпачка:

    II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);

    III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный).

    Область применения измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-Б\080:

    • контроль микроклимата производственных и жилых помещений;
    • системы вентиляции и кондиционирования;
    • морозильные и сушильные камеры;
    • измерения относительной влажности и температуры воздуха в свободной атмосфере;
    • передача единицы относительной влажности при поверке средств измерений в климатической камере.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-Б\080:

    Параметр Значение
    Диапазон измерений относительной влажности, % 0...98
    Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %:
    исполнение 1П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*
    исполнение 2П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*


    ±2
    ±3

    ±1
    ±2
    Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С ±0,1
    Исполнение по рабочему диапазону температур, °С:
    - для исполнения 1Т
    - для исполнения 2Т
    - для исполнения 3Т
    0...+60
    -20...+60
    -40...+60
    Пределы допускаемой абсолютной погрешности измерения температуры, °С:
    - в диапазоне от -20 до +60°С
    - в диапазоне от -40 до -20°С
    ±0,3
    ±1
    Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин:
    - по относительной влажности, мин
    - по температуре, мин

    не более 2
    не более 5
    Напряжение питания преобразователя, В 5...6,2
    Потребляемый ток без электрической нагрузки на выходе, мА не более 4
    Габаритные размеры, мм  ø12х80(1000)**
    Масса преобразователя, кг не более 0,3
    * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
    ** - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм.

  • Комплект поставки ДВ2ТСМ-1Т-2П-Б\080

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-2П-Б\080 (модификация оговаривается при заказе) 1
    2 Кабель для подключения к блоку индикации ИВА-6Б2 (если при заказе не оговорено иное стандартная длина 4 м) 1
    3 Руководство по эксплуатации (при поставке в составе термогигрометра руководство по эксплуатации оформляется на соответствующий термогигрометр) 1
    4 Свидетельство о поверке на бумажном носителе   1
    5 Упаковка   1

    Дополнительная комплектация ДВ2ТСМ-1Т-2П-Б\080

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель удлинительный КУ-4 (опция для поверки)
    2 Комплекс для юстировки одноканальный (опция для поверки)
