Аксессуары к термогигрометрам ИВА

Вставка для термостата ТПП-1 с тремя трубками 4 мм — для одновременной поверки 3 измерительных преобразователей ДВ-2 исполнения -АК по каналу измерения температуры

Код товара: 64944
  • Для одновременной поверки 3 измерительных преобразователей дв-2 исполнения -ак по каналу измерения температуры Вставка для термостата ТПП-1 с тремя трубками 4 мм Для одновременной поверки 3 измерительных преобразователей дв-2 исполнения -ак по каналу измерения температуры Вставка для термостата ТПП-1 с тремя трубками 4 мм

    Назначение Вставки для термостата ТПП-1 с тремя трубками 4 мм для одновременной поверки 3 измерительных преобразователей ДВ-2 исполнения -АК по каналу измерения температуры:

    В соответствии с РТ-МП-6110-448-2019 «ГСИ. Термогигрометры ИВА-6. Методика поверки»:

    "5.1.13 измерительный преобразователь (выносной зонд) термогигрометра устанавливают в термостат изолированно от рабочей жидкости. Для этого измерительные преобразователи термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ и преобразователи ДВ2ТСМ исполнений А, Б, АК и ГМ помещают в изолированный канал, например, медную трубку длиной 40 см, запаянную с нижней стороны, с внутренним диаметром, превышающим диаметр преобразователя не более, чем на 0,5 мм"

    "6.3.2 ...При поверке термогигрометра с измерительным преобразователем ДВ2ТСМ-5Т-5П-АК и канала измерения температуры внутри зачерненного шара термогигрометра ИВА-6НИ в термостат помещают только выносной зонд температуры, используя медную трубку с внутренним диаметром 4,3-4,5 мм и длиной более 40 см, запаянную с нижней стороны и погруженную в рабочий объем термостата на глубину более 30 см."

    Для обеспечения этих требований методики поверки была разработана Вставка для термостата ТПП-1, имеющая следующие особенности:

    • предназначена для установки в термостаты ТПП-1.0 (высокотемпературный) или ТПП-1.3 (низкотемпературный) (номер Госреестра 33744-07);
    • содержит 3 медных герметично запаянных с нижней стороны трубки с внутренним диаметром 4,5 мм для термопреобразователей сопротивления в составе измерительных преобразователей ДВ2ТС(М) исполнения -АК;
    • содержит гермоввод для установки эталонного термометра ПТСВ-1-2 (или аналогичного по конструкции);
    • позволяет одновременно поверять до 3 измерительных преобразователей.

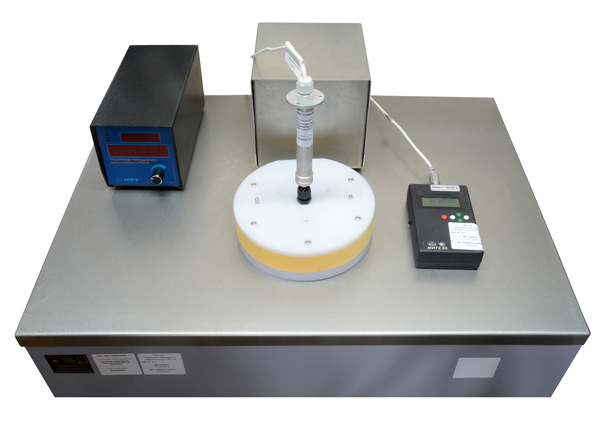

    Рис.1. Внешний вид термостата ТПП-1.3 с установленной вставкой. Во вставку установлен эталонный термометр сопротивления, подключенный к МИТ-2.05.

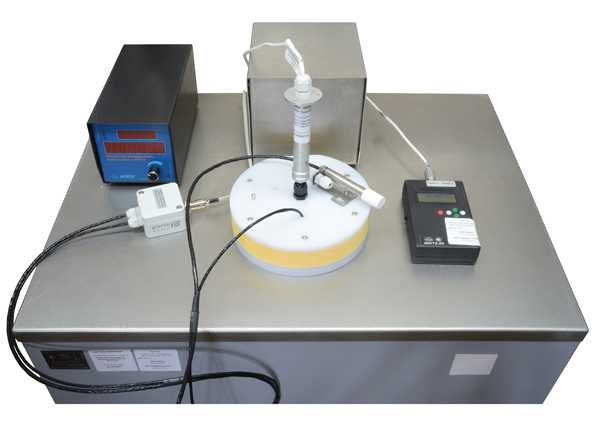

    Рис.2. Измерительный преобразователь ДВ2ТСМ-5Т-5П-АК установлен через вставку в термостат ТПП-1.3 для проведения поверки по каналу измерения температуры.

  • Комплект поставки Вставка для термостата ТПП-1 с тремя трубками 4 мм

    № Наименование Количество
    1 Вставка для термостата ТПП-1 с тремя трубками 4 мм для одновременной поверки 3 измерительных преобразователей ДВ-2 исполнения -АК по каналу измерения температуры 1
