ПДВ-1 — пробоотборное устройство

Код товара: 84762

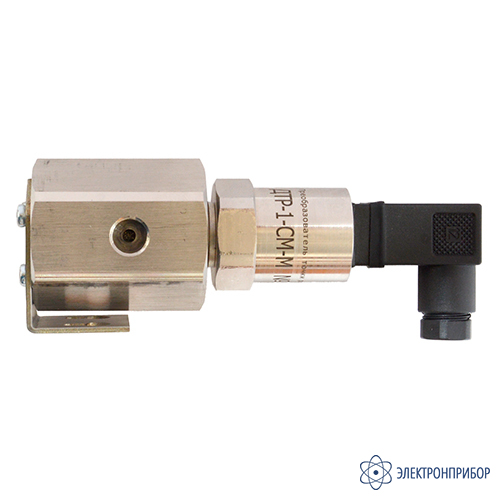

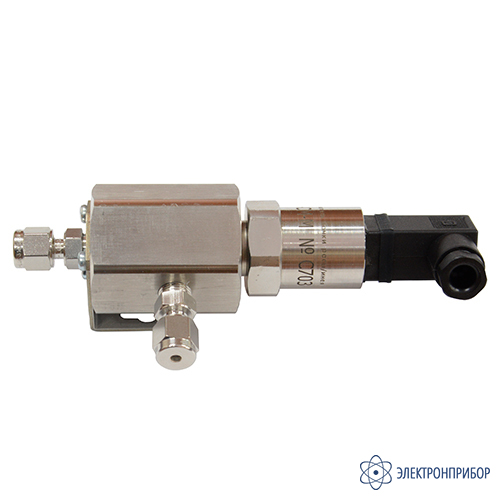

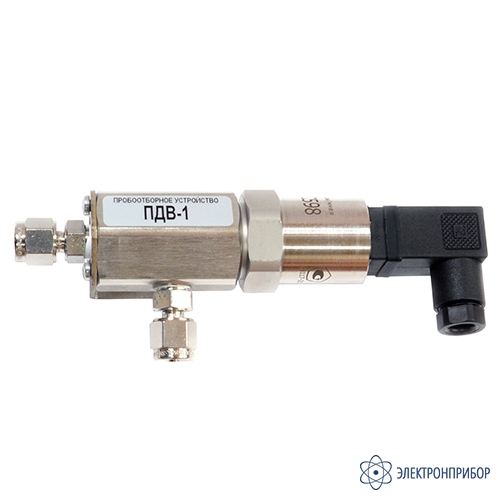

  • Пробоотборное устройство ПДВ-1 Пробоотборное устройство ПДВ-1 Пробоотборное устройство ПДВ-1
    6 вариантов исполнения

    Назначение пробоотборного устройства ПДВ-1:

    Пробоотборное устройство ПДВ-1 предназначено для подключения преобразователей влажности к газовой магистрали.

    ПДВ-1 представляет собой проточную измерительную камеру для установки преобразователя влажности, которая может иметь установочную резьбу М24×1 или М20×1,5 (исполнение -М). Давление на выходе соответствует входному.

    Особенности пробоотборного устройства ПДВ-1:

    • позволяет измерять влажность при давлении до максимально допустимого для применяемого преобразователя;
    • преобразователь влажности находится при входном давлении;
    • совместимо со всеми преобразователями точки росы/инея ДТР, преобразователями ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДТР-СМ (в составе гигрометра ИВА-8);
    • кронштейн для монтажа на плоскую поверхность.

    Описание пробоотборного устройства ПДВ-1:

    Проточная камера имеет внутреннюю резьбу G1/8” на входе и выходе. Преобразователь влажности находится при входном давлении. Давление после ПДВ-1 соответствует входному. При применении необходимо обеспечить ток газа через пробоотборное устройство (перепад давлений) внешними средствами, иначе измерения влажности не будут корректными.

    Поставляется в одном из исполнений:

    • ПДВ-1-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки, максимальное давление не более 1 МПа;
    • ПДВ-1-10МПа-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали, максимальное давление не более 10 МПа;
    • ПДВ-1-М-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки, максимальное давление не более 1 МПа;
    • ПДВ-1-М-10МПа-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали, максимальное давление не более 10 МПа;
    • ПДВ-1-М-30МПа – с установочной резьбой для преобразователя влажности М20×1,5, без штуцеров и трубок для подключения, максимальное давление не более 30 МПа;
    • ПДВ-1-М-30МПа-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали, максимальное давление не более 30 МПа.

    Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).

    Внимание!
    При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

    Совместимые преобразователи для ПДВ-1-М-Б:

    • ДТР-1-С-М, ДТР-1-СМ-М.

    Совместимые преобразователи для ПДВ-1-10МПа-А:

    • ДТР-1-С, ДТР-1-СМ;
    • ДТР-2-С, ДТР-2-СМ;
    • ДТР-4-С, ДТР-4-СМ;
    • ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В;
    • ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В;
    • ДТР-СМ.

    Совместимые преобразователи для ПДВ-1-1МПа-Б:

    • ДТР-1-С, ДТР-1-СМ;
    • ДТР-4-С, ДТР-4-СМ;
    • ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В;
    • ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В.

    Совместимые преобразователи для ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А:

    • ДТР-1-С-М, ДТР-1-СМ-М;
    • ДТР-3-СМ-М, ДТР-3-Т20-М.

    Область применения пробоотборного устройства ПДВ-1:

    • измерение влажности неагрессивных технологических газов.

  • Технические характеристики пробоотборного устройства ПДВ-1:

    Параметр Значение
    ПДВ-1-Б ПДВ-1-10МПа-А ПДВ-1-М-Б ПДВ-1-М-10МПа-А ПДВ-1-М-30МПа ПДВ-1-М-30МПа-А
    Преобразователь влажности находится при давлении входном
    Установочная резьба для преобразователя влажности М24×1 М20×1,5
    Наличие ротаметра на выходе нет
    Максимальное входное давление, МПа до 1 до 10(1) до 1 до 10(1) до 30(1)
    Измерение давления нет
    Габаритные размеры, мм (без преобразователя и фильтра), не более 60×70×75
    Габаритные размеры, мм (с преобразователем, без фильтра), не более 60×70×150
    Масса без преобразователя, кг, не более 1
    Нижний предел возможного диапазона измерений температуры точки росы/инея преобразователя, установленного в пробоотборное устройство, °С от -60(2) от -100 от -60(2) от -100
    (1) - смотреть максимальное рабочее давление для преобразователя влажности;
    (2) - от -70°С при использовании трубки из фторопласта, необходимо указать при заказе.

  • Комплект поставки ПДВ-1

    № Наименование ПДВ-1-Б ПДВ-1-10МПа-А ПДВ-1-М-Б ПДВ-1-М-10МПа-А ПДВ-1-М-30МПа ПДВ-1-М-30МПа-А
    1 Пробоотборное устройство ПДВ-1 (исполнение оговаривается при заказе) 1 1 1 1 1 1
    2 Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) 1 1 - - - -
    3 Кольцо уплотнительное фторопластовое 20,5×15×1,5 (для резьбы М20×1,5) - - 1 1 1 1
    4 Трубка из нержавеющей стали 3×0.5 мм - 1 метр - 2 - 2 - 2
    5 Штуцер Hy-Lok CMC-3M-2R (два установлены в ПДВ) - 4 - 4 - 4
    6 Трубка полиэтиленовая CAMOZZI TPE 6/4 - 1 метр (по запросу вместо полиэтиленовых трубок TPE 6/4 могут быть установлены фторопластовые трубки PTFE 6/4) 2 - 2 - - -
    7 Фитинг CAMOZZI 1511 6/4-1/8 (два установлены в ПДВ) 4 - 4 - - -
    8 Руководство по эксплуатации (допускается оформлять одно руководство по эксплуатации на партию пробоотборных устройств) 1 1 1 1 1 1
    9 Упаковка 1 1 1 1 1 1
