ИВА 8, ИВА8

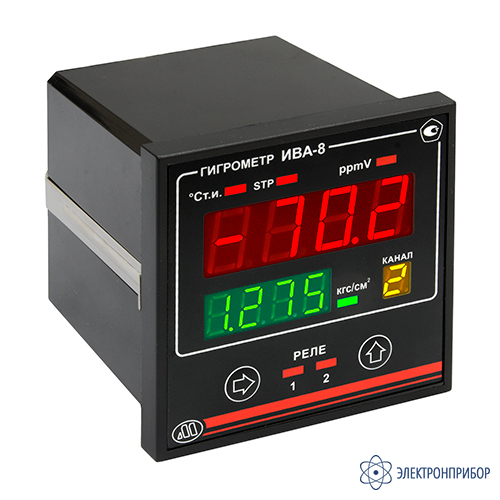

ИВА-8 — гигрометр в щитовом исполнении
Код товара: 64757-
-
Госреестр СИ РФ
Сертификаты
Назначение гигрометра в щитовом исполнении ИВА-8:
Гигрометр ИВА-8 имеет щитовое исполнение, размещается стационарно, напряжение питания 220 В. Предназначен для подключения до 2 шт. преобразователей ДТР-2-СМ или ДТР-3-СМ-М (включая ПДВ-8).
Имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).
Блок индикации не является средством измерений, но может поставляться в составе гигрометров ИВА-8, либо комплектоваться к преобразователям ДТР-2-СМ или ДТР-3-СМ-М.
Особенности гигрометра в щитовом исполнении ИВА-8:
- щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
- конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
- питание 220В переменное;
- светодиодный индикатор с одновременной индикацией двух параметров;
- подключение до 2 шт. преобразователей ДТР-2-СМ или ДТР-3-СМ-М (включая ПДВ-8) непосредственно к блоку индикации;
- на индикатор могут быть выведены:
- точка росы/инея (°С);
- молярная доля влаги* (ppm);
- избыточное давление (кгс/см2); - возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
- 2 релейных выхода.
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8.
Дополнительные возможности:
- наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
- исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).
Подключаемые преобразователи:
- ДТР-2-СМ;
- ДТР-2-СМ с ПДВ-8;
- ДТР-3-СМ-М;
- ДТР-3-СМ-М с ПДВ-8.
Варианты исполнения гигрометра в щитовом исполнении ИВА-8:
Гигрометр ИВА-8 состоит из блока индикации и измерительных преобразователей, которые различаются характеристиками и выбираются под нужды заказчика:
- ИВА-8 - блок индикации гигрометра в щитовом исполнении для подключения 1 или 2 преобразователей ДТР-2-СМ или ДТР-3-СМ-М. Сам блок индикации не является средством измерений, но может поставляться в составе гигрометров ИВА-8, либо комплектоваться к преобразователям ДТР-2-СМ или ДТР-3-СМ-М.
- ИВА-8/ДТР-3-СМ-М - гигрометр в щитовом исполнении 72х72 мм, до 2 каналов измерения точки инея, диапазон измерения от -80 до 0°С, установочная резьба М20×1,5. Базовая комплектация - 1 канал влажности, 2 релейных выхода, транспортный колпачок с осушителем.
- ИВА-8/ДТР-2-СМ — гигрометр в щитовом исполнении 72х72 мм, до 2 каналов измерения точки инея, диапазон измерения от -80 до 0°С, установочная резьба преобразователя М24×1, рабочее давление до 10 МПа. Базовая комплектация - 1 канал влажности, 2 релейных выхода, транспортный колпачок с осушителем.
Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):
- ИВА-8 - базовое исполнение без дополнительных интерфейсов;
- ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
- ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
- ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
- ИВА-8-RS232 - исполнение с цифровым выходом RS-232.
Область применения гигрометра в щитовом исполнении ИВА-8:
- непрерывный контроль температуры точки инея неагрессивных технологических газов;
- регулирование технологических процессов по температуре точки инея.
-
-
Технические характеристики гигрометра в щитовом исполнении ИВА-8:
Параметр Значение Напряжение питания ~220±15% В Потребляемая мощность, не более 5 Вт Наличие RS-485 (Modbus RTU)
- скорость обмена данными (настраивается)опция
19200 (по умолчанию), 9600, 4800, 2400 бодНаличие RS-232 (Modbus RTU) опция Наличие 2 унифицированных токовых выходов:
- сопротивление нагрузки аналоговых выходов 0...5 мА, не более
- сопротивление нагрузки аналоговых выходов 4...20 мА, не болееопция, 4…20 мА или 0...5 мА
1 кОм
300 ОмНаличие 2 релейных выходов:
- рабочее напряжение
- коммутируемый ток, не более
- напряжение изоляции, не менееда
~220 В
5 А
1500 ВГабаритные размеры (Ш × В × Г) 72×72×105 мм Диапазон температур эксплуатации от 0 до +50 °С Масса, не более 0,5 кг -
Комплект поставки ИВА-8
№ Наименование ИВА-8 ИВА-8/ДТР-3-СМ-М ИВА-8/ДТР-2-СМ 1 Блок индикации гигрометра ИВА-8 1 1 1 2 Измерительный преобразователь точки росы/инея ДТР-3-СМ-М - 1 - 3 Измерительный преобразователь точки росы/инея ДТР-2-СМ - - 1 4 Транспортный колпачок М20×1,5 с осушителем - 1 - 5 Транспортный колпачок М24×1 с осушителем - - 1 6 Соединительный кабель (стандартная длина 4м, длина оговаривается при заказе) - 1 1 7 Кабель mini USB-A для конфигурирования 1 1 1 8 Шнур питания с вилкой 220В 1 1 1 9 Руководство по эксплуатации 1 1 1 10 Упаковка 1 1 1 -
Дополнительная комплектация ИВА-8
-
Модификации ИВА-8
-
