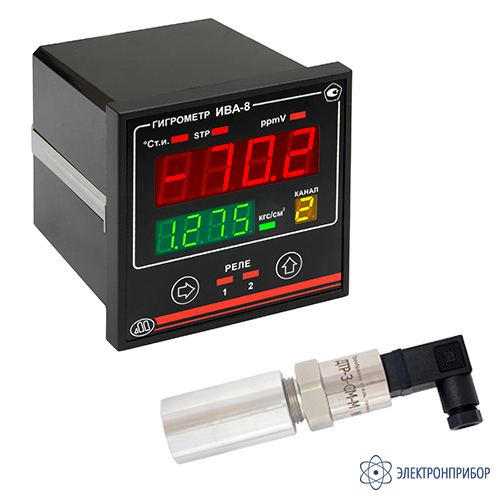

ИВА-8/ДТР-3-СМ-М — гигрометр в щитовом исполнении с преобразователем точки инея ДТР-3-СМ-М

Код товара: 84723
  • 13560-11
    Является модификацией ИВА-8

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      13560-11 до 20.11.2030

    Сертификаты

    Назначение гигрометра в щитовом исполнении с преобразователем точки инея ДТР-3-СМ-М ИВА-8/ДТР-3-СМ-М:

    Данный гигрометр ИВА-8/ДТР-3-СМ-М имеет щитовое исполнение, размещается стационарно, напряжение питания 220 В. Диапазон измерений температуры точки инея от -80 до 0°С (диапазон индикации от -99,9 до 0°С).

    Установочная резьба преобразователя М20×1,5, рабочее давление до 30 МПа.

    Имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).

    Состав гигрометра ИВА-8/ДТР-3-СМ-М:

    Особенности гигрометра в щитовом исполнении с преобразователем точки инея ДТР-3-СМ-М ИВА-8/ДТР-3-СМ-М:

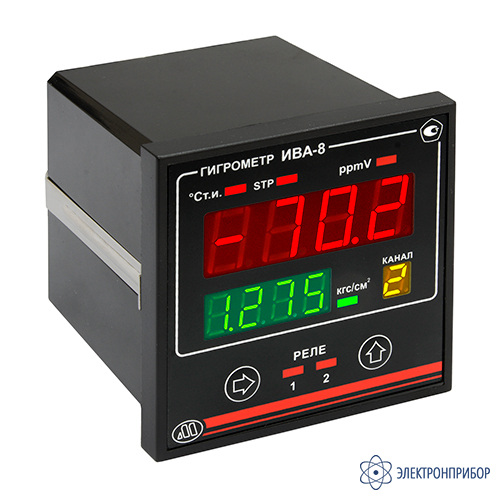

    • щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
    • конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
    • питание 220В переменное;
    • светодиодный индикатор с одновременной индикацией двух параметров;
    • подключение до 2 шт. преобразователей ДТР-3-СМ-М (включая ПДВ-8) непосредственно к блоку индикации;
    • длина соединительного кабеля до 300 м (стандартная длина - 4 м);
    • на индикатор могут быть выведены:
                - точка росы/инея (°С);
                - молярная доля влаги* (ppm);
                - избыточное давление (кгс/см2);
    • возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
    • 2 релейных выхода;
    • для постоянной установки (анализируемый газ подается без прерываний);
    • алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
    • рабочее давление погружной части преобразователей ДТР-3-СМ-М до 30 МПа;
    • метрологические характеристики преобразователя в диапазоне ниже 0°C нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея);
    • для защиты от воздействия атмосферной влаги преобразователь ДТР-3-СМ-М комплектуется транспортным колпачком с осушителем.

    * - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8.

    Дополнительные возможности:

    • при использовании пробоотборного устройства ПДВ-8 - канал измерения избыточного давления с диапазоном до 10 кгс/см2, возможность автоматического приведения показаний точки инея к атмосферному давлению;
    • наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
    • исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
    • на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).

    Описание гигрометра в щитовом исполнении с преобразователем точки инея ДТР-3-СМ-М ИВА-8/ДТР-3-СМ-М:

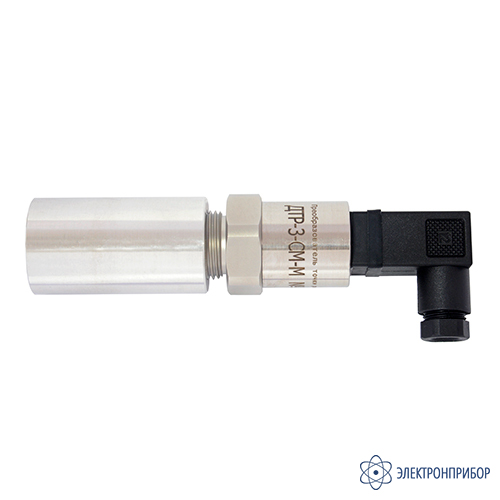

    Преобразователь ДТР-3-СМ-М имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

    Внимание!
    Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

    Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):

    • ИВА-8 - базовое исполнение без дополнительных интерфейсов;
    • ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
    • ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
    • ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
    • ИВА-8-RS232 - исполнение с цифровым выходом RS-232.

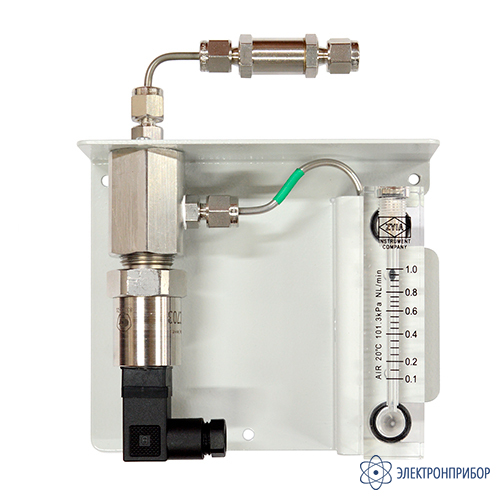

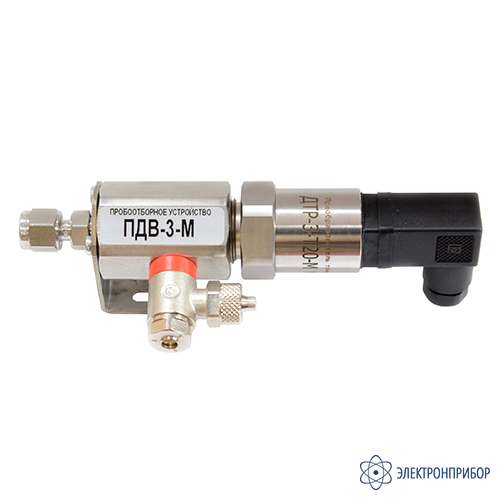

    Гигрометр ИВА-8/ДТР-3-СМ-М совместим с пробоотборными устройствами:

    • ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А;
    • ПДВ-3-М-Р-А;
    • ПДВ-6-М-3МПа-Р-А, ПДВ-6-М-10МПа-Р-А, ПДВ-6-М-30МПа-Р-А.

    При заказе оговариваются:

    • количество преобразователей ДТР-3-СМ-М;
    • длина кабеля между блоком индикации и преобразователями ДТР-3-СМ-М (стандартная длина 4 м);
    • исполнение блока индикации ИВА-8.

    Область применения гигрометра в щитовом исполнении с преобразователем точки инея ДТР-3-СМ-М ИВА-8/ДТР-3-СМ-М:

    • непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов;
    • регулирование технологических процессов по температуре точки инея.

  • Технические характеристики гигрометра в щитовом исполнении с преобразователем точки инея ДТР-3-СМ-М ИВА-8/ДТР-3-СМ-М:

    Параметр Значение
    Диапазон измерений температуры точки инея:
    - при температуре анализируемого газа (Тг) 4 °C и ниже
    - при температуре анализируемого газа выше 4 °C
    от -80 до (Tг - 4)
    от -80 до 0
    Диапазон индикации температуры точки инея от -99,9 до 0 °С
    Пределы допускаемой абсолютной погрешности измерений температуры точки инея ±2 °С
    Установочная резьба преобразователя М20×1,5
    Максимальное рабочее давление для погружной части преобразователя 30 МПа
    Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, не более 5 мин
    Напряжение питания ~220±15% В
    Потребляемая мощность, не более 5 Вт
    Наличие RS-485 (Modbus RTU)
    - скорость обмена данными (настраивается)    		 опция
    19200 (по умолчанию), 9600, 4800, 2400 бод
    Наличие RS-232 (Modbus RTU) опция
    Наличие 2 унифицированных токовых выходов:
    - сопротивление нагрузки аналоговых выходов 0...5 мА, не более
    - сопротивление нагрузки аналоговых выходов 4...20 мА, не более    		 опция, 4…20 мА или 0...5 мА
    1 кОм
    300 Ом
    Наличие 2 релейных выходов:
    - рабочее напряжение
    - коммутируемый ток, не более
    - напряжение изоляции, не менее    		 да
    ~220 В
    5 А
    1500 В
    Диапазон температур эксплуатации:
    - блока индикации
    - преобразователя
    от 0 до 50 °С
    от -40 до +60 °С
    Габаритные размеры:
    - блока индикации
    - преобразователя
    72×72×105 мм
    30×30×120 мм
    Масса, не более:
    - блока индикации
    - преобразователя
    0,5 кг
    0,5 кг

  • Комплект поставки ИВА-8/ДТР-3-СМ-М

    № Наименование Количество
    1 Блок индикации ИВА-8 (исполнение оговаривается при заказе) 1
    2 Преобразователь ДТР-3-СМ-М (количество оговаривается при заказе) 1
    3 Соединительный кабель (стандартная длина 4м, длина оговаривается при заказе) 1
    4 Транспортный колпачок М20×1,5 с осушителем (по количеству преобразователей ДТР-3-СМ-М) 1
    5 Кабель mini USB-A для конфигурирования   1
    6 Шнур питания с вилкой 220В   1
    7 Руководство по эксплуатации на преобразователь ДТР-3-СМ-М (допускается оформлять одно руководство по эксплуатации на партию преобразователей) 1
    8 Руководство по эксплуатации на блок индикации ИВА-8 1
    9 Свидетельство о поверке на бумажном носителе   1
    10 Упаковка  1

    Дополнительная комплектация ИВА-8/ДТР-3-СМ-М

    (Поставляется за отдельную плату)

    № Наименование
    1 Кольцо уплотнительное фторопластовое 20,5×15×1,5
