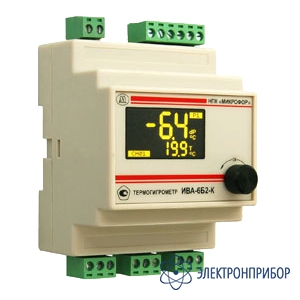

ИВА-6Б2-К-DIN — блок индикации термогигрометра в исполнении на DIN-рейку

Код товара: 50695
  • 46434-11
    Производство преобразователей в исполнении -2П временно приостановлено.

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      46434-11 до 15.02.2026

    При приобретении блока индикации необходимо выбрать измерительные преобразователи (в комплект поставки не входят, приобретаются за отдельную плату, см. вкладку "Дополнительная комплектация").

    Назначение блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

    Термогигрометр ИВА-6Б2-К-DIN предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, климатических термокамерах, а также для измерения влагосодержания неагрессивных технологических газов и сжатого воздуха.

    Области применения блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

    • измерение параметров микроклимата в производственных помещений, в испытательных лабораториях, складских помещениях; контроль параметров микроклимата в чистых производственных помещениях фармацевтической и электронной промышленности;
    • контроль влажности воздуха в полиграфической промышленности;
    • контроль влажности в расстоечных шкафах на хлебопекарных предприятиях;
    • камеры сушки колбас;
    • текстильная промышленность;
    • системы безопасности атомных электростанций;
    • системы вентиляции и кондиционирования зданий и сооружений, системы метеонаблюдения;
    • оборудование осушки воздуха и технологических газов, в том числе глубокая осушка;
    • измерение влажности элегаза в элегазовом электротехническом оборудовании;
    • контроль влажности газа на входе озонатора;
    • измерение влажности защитной атмосферы в металлургической промышленности;
    • контроль влажности в осушаемых гермообъемах; контроль влажности в климатических термокамерах;
    • аттестация климатических термокамер;
    • контроль влажности при сушке древесины, керамики, кирпича, в теплицах, оранжереях, овощехранилищах, на грибных фермах;
    • метеорологические измерения;
    • контроль процессов сушки, хранения продукции.

    Конструктивные особенности блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

    В состав термогигрометра ИВА-6Б2-К-DIN входят блок индикации и до 16 измерительных преобразователей ДВ2ТСМ. Блок индикации выполнен в стандартном корпусе для монтажа на DIN-рейку. Измерительные преобразователи подключаются параллельно к блоку индикации двух- или трехпроводным кабелем (в зависимости от типа преобразователя) общей длиной до 300 м.

    Термогигрометр имеет два независимых релейных выхода, режимы которых определяются при конфигурации прибора. Каждый релейный выход имеет 1 контактную группу на переключение.

    Термогигрометр имеет два токовых выхода 4-20 мА. На выходы могут быть выведены относительная влажность, массовая концентрация влаги, точка росы (инея), температура, давление. Выводимые параметры и диапазон определяются при конфигурировании. Сопротивление нагрузки токовых выходов не более 500 Ом.

    Термогигрометр имеет цифровой выход по интерфейсу RS-485 и протоколу ModBus.

    Термогигрометр определяет величину массовой концентрации влаги (г/м3) на основе измеренных значений относительной влажности и температуры.

    Термогигрометр определяет величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры.

    При измерении влажности в замкнутом, интенсивно перемешиваемом объеме, например, в климатической камере, термогигрометр может содержать один измерительный преобразователь ДВ2ТСМ-5Т-5П-АК и измерительные преобразователи температуры ДВ2ТСМ-5Т-АК, измеряющие температуру в различных точках в объеме термокамеры. Значения относительной влажности в точках размещения измерительных преобразователей температуры определяются расчетным путем.

    При работе с преобразователем ДВ2ТСМ-1Т-4П в термогигрометре предусмотрена возможность автокоррекции сдвига градуировочной характеристики, защиты сенсора влажности от переувлажнения и коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную". Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.

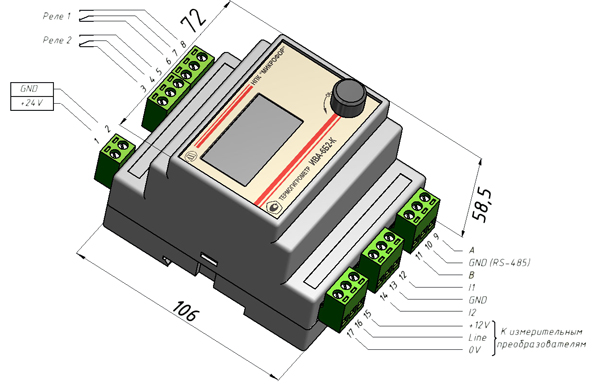

    Рис. 1. Назначение контактов и габаритный размеры блока индикации термогигрометра ИВА-6Б2-К-DIN

  • Технические характеристики блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

    Параметр Значение
    Диапазон измерений относительной влажности с преобразователем:
    - исполнение 1П, 2П, %
    - исполнение 4П, %
    - исполнение 5П, %
    0...98*;
    0...75;
    0...100
    Диапазон измерений температуры с преобразователем ДВ2ТСМ:
    - исполнение 1Т, °С
    - исполнение 2Т, °С
    - исполнение 3Т, °С
    - исполнение 4Т, °С
    - ДВ2ТСМ-5Т-5П-АК, °С
    - ДВ2ТСМ-5Т-АК, °С
    0...+60;
    -20...+60;
    -40...+60;
    0...+150;
    -40...+60;
    -50...+180
    Пределы допускаемой основной абсолютной погрешности измерения относительной влажности при температуре 23°С (где П – измеренное значение относительной влажности, %)
    - исполнение 1П
         в диапазоне относительной влажности от 0 до 90%
         в диапазоне относительной влажности от 90 до 98%
    - исполнение 2П
        в диапазоне относительной влажности от 0 до 90%
        в диапазоне относительной влажности от 90 до 98%
    - исполнение 4П
        в диапазоне относительной влажности от 0 до 10%
        в диапазоне относительной влажности от 10 до 75%
    - исполнение 5П


    ±2%
    ±3%**

    ±1%
    ±2%**

    ±(0,025+0,0875П)%
    ±(0,7+0,02П)%
    ±2%
    Пределы допускаемой основной абсолютной погрешности измерения температуры, °С  (где Т – измеренное значение температуры, °С)
    - исполнение 1Т, 2Т
    - исполнение 3Т
        в диапазоне температур от -40 до -20°С
        в диапазоне температур от -60 до +60°С
    - исполнение 4T
        в диапазоне температур от 0 до +60°С
        в диапазоне температур от +60 до +150°С
    - ДВ2ТСМ-5Т-АК
        в диапазоне температур от -50 до 0°С
        в диапазоне температур от 0 до +60°С
        в диапазоне температур от +60 до +180°С
    - ДВ2ТСМ-5Т-5П-АК
        в диапазоне температур от -40 до 0°С
        в диапазоне температур от 0 до +60°С
    ±0,3

    ±1
    ±0,3

    ±0,3
    ±0,005Т

    ±(0,2+0,01|Т|)
    ±0,2
    ±0,005Т

    ±0,2
    ±(0,2+0,01|Т|)
    Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С, % (где П – измеренное значение относительной влажности, %)
    - исполнение 1П, 2П
    - исполнение 4П
        в диапазоне относительной влажности от 0 до 10%
        в диапазоне относительной влажности от 10 до 75%
    - исполнение 5П

    ±0,1

    ±(0,005+0,0045П)
    ±0,1
    ±(0,002+0,0002П)

    *- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
    **- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.

  • Комплект поставки ИВА-6Б2-К-DIN

    № Наименование Количество
    1 Блок индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN 1
