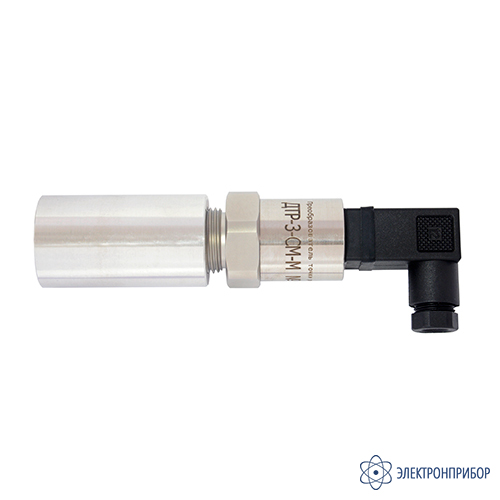

ДТР‑3‑СМ‑М — преобразователь точки инея

Код товара: 84652
  • 83117-21
    Преобразователь точки инея ДТР‑3‑СМ‑М Преобразователь точки инея ДТР‑3‑СМ‑М Преобразователь точки инея ДТР‑3‑СМ‑М

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      83117-21 до 20.09.2026

    Сертификаты

    Назначение преобразователя точки инея ДТР‑3‑СМ‑М:

    Преобразователь точки инея ДТР‑3‑СМ‑М предназначен для измерений температуры точки инея неагрессивных технологических газов и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus.

    Диапазон измерений температуры точки инея от -80 до 0°С (диапазон индикации от -100 до 0°С).

    Установочная резьба М20×1,5, рабочее давление до 30 МПа.

    Область применения преобразователя точки инея ДТР‑3‑СМ‑М — непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов.

    Предназначен для работы с блоками индикации ИВА-6АР, ИВА-8, ИВА-6Б2-К-DIN или преобразователем интерфейса ПИТ20.

    Особенности преобразователя точки инея ДТР‑3‑СМ‑М:

    • для постоянной установки (анализируемый газ подается без прерываний);
    • канал индикации температуры;
    • конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
    • рабочее давление погружной части до 30 МПа;
    • при работе с блоком индикации ИВА-8 имеется возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
    • алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
    • метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея);
    • для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.

    Опсиание преобразователя точки инея ДТР‑3‑СМ‑М:

    Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

    Преобразователь ДТР-3-СМ-М не имеет собственной индикации показаний и предназначен работы с:

    • блоком индикации ИВА-6АР;
    • блоком индикации ИВА-8;
    • в составе измерителей влажности газов ИВА-208 и ИВА-208-Д;
    • блоком индикации ИВА-6Б2-К-DIN;
    • преобразователем интерфейса ПИТ20.

    Считывание показаний из преобразователя с помощью компьютера возможно через:

    • преобразователь интерфейса ПИ-1СМ (до 12 ДТР-3-СМ-М одновременно);
    • кабель интерфейсный КК-2 (один ДТР-3-СМ-М).

    Внимание!
    Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

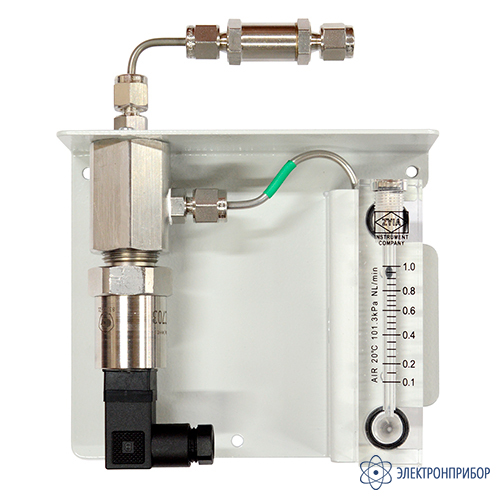

    Преобразователь ДТР-3-СМ-М совместим с пробоотборными устройствами:

    • ПДВ-1-М, в том числе ПДВ-1-М-А;

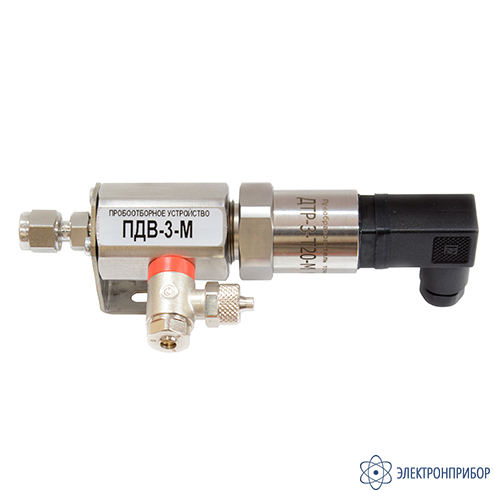

    • ПДВ-3-М, в том числе ПДВ-3-М-А;
    • ПДВ-3-М-Р, в том числе ПДВ-3-М-Р-А;
    • (кроме работы с блоком индикации ИВА-6АР) ПДВ-8-М, в том числе ПДВ-8-М-А;
    • ПДВ-6-М, в том числе ПДВ-6-М-3-Р-А, ПДВ-6-М-10-Р-А, ПДВ-6-М-30-Р-А.

  • Технические характеристики преобразователя точки инея ДТР‑3‑СМ‑М:

    Параметр Значение
    Диапазон измерений температуры точки инея:
    - при температуре анализируемого газа (Тг) 4 °C и ниже
    - при температуре анализируемого газа выше 4 °C
    от -80 до (Tг - 4) °С
    от -80 до 0 °С
    Диапазон индикации температуры точки инея от -100 до 0 °С
    Пределы допускаемой абсолютной погрешности измерений температуры точки инея ±2 °С
    Установочная резьба М20×1,5
    Максимальное рабочее давление для погружной части 30 МПа
    Температура окружающей среды и анализируемого газа от -40 до +60 °С
    Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, не более 5 мин
    Напряжение питания постоянного тока от 5,6 до 15 В
    Потребляемый ток не более 5 мА
    Габаритные размеры 30×30×120 мм
    Масса преобразователя не более 0,5 кг

  • Комплект поставки ДТР‑3‑СМ‑М

    № Наименование Количество
    1 Преобразователь точки инея ДТР‑3‑СМ‑М 1
    2 Транспортный колпачок М20×1,5 с осушителем 1
    3 Кольцо уплотнительное фторопластовое 19×12×2 (если поставляется без пробоотборного устройства ПДВ) 1
    4 Руководство по эксплуатации (допускается оформлять одно руководство по эксплуатации на партию преобразователей) 1
    5 Свидетельство о поверке на бумажном носителе 1
    6 Упаковка 1
