ДВ-2ТСМ-1Т-1П-А\080, ДВ2ТСМ1Т1ПА\080, ДВ2ТСМ, ДВ 2 ТСМ 1Т
ДВ2ТСМ-1Т-1П-А\080 — измерительный преобразователь влажности и температуры
Код товара: 50685-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
25948-11 до 24.11.2030
Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-А\080:
Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-А\080 предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus. Исполнение данной модели для настенной установки.
ДВ2ТСМ-1Т-1П-А\080 не имеет собственной индикации показаний и предназначен для работы с блоками индикации термогигрометров ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN и измерительных преобразователей ДВ2ТТ20-Г.
Особенности измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-А\080:
- преобразователь закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе через клеммную колодку внутри герметичного корпуса;
- возможность оперативно снимать и возвращать на место измерительные преобразователи ДВ2ТСМ-Б для поверки или перед санитарной обработкой контролируемого объекта;
- рассчитывает температуру точки росы/инея;
- для подключения к блокам индикации.
Описание измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-А\080:

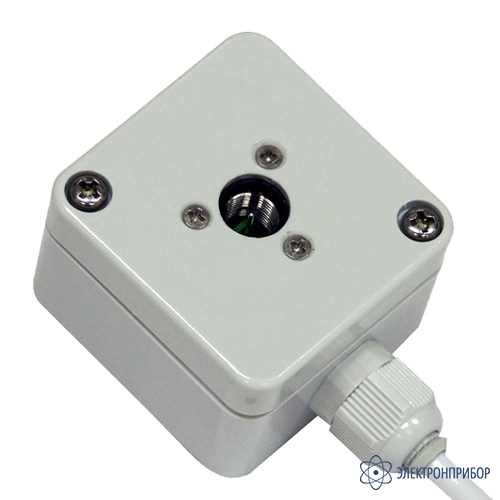

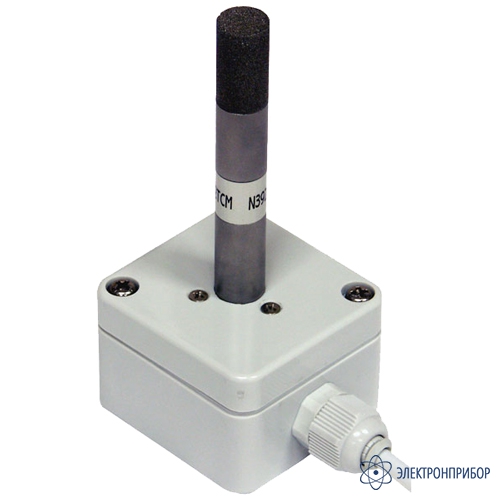

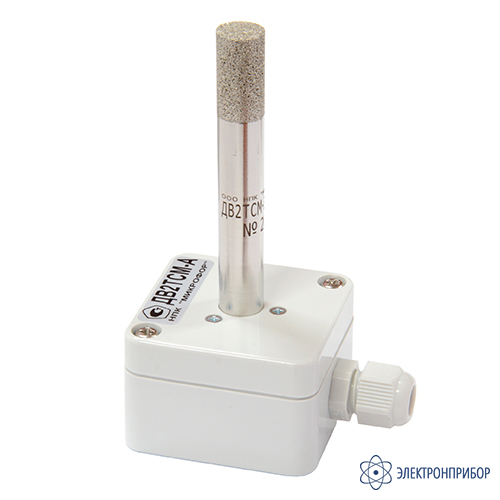

Измерительный преобразователь влажности и температуры ДВ2ТСМ-А состоит из измерительного преобразователя влажности и температуры ДВ2ТСМ-Б (измеряет влажности и температуру, передает измеренные значения по интерфейсу µForLan (протоколу Modbus), установленного (вкрученного в разъемное соединение) в корпус ДВ2ТСМ-А. Корпус ДВ2ТСМ-А имеет с гермоввод для подключения кабеля. Для подсоединения напряжения питания и съема выходных сигналов преобразователь оснащен клеммными колодками.
Исполнения преобразователей по диапазону измерения температуры и влажности (необходимо указывать при заказе):
- ДВ2ТСМ-1Т-1П-А: от 0 до +60 °С;
- ДВ2ТСМ-2Т-1П-А: от -20 до +60 °С;
- ДВ2ТСМ-3Т-1П-А: от -40 до +60 °С;
- ДВ2ТСМ-1Т-2П-А: от 0 до +60 °С, повышенная точность измерения относительной влажности.
Считывание показаний из преобразователя с помощью компьютера возможно через:
- преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-А одновременно);
- кабель интерфейсный КК-2 (один ДВ2ТСМ-А).
При заказе оговариваются:
- исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
- исполнение преобразователя по точности измерения относительной влажности (1П, 2П);
- необходимость поверки преобразователя ДВ2ТСМ-1Т-2П-Б в качестве эталонного гигрометра 2-го разряда в соответствии с приказом Росстандарта №2415 от 21.11.2023 (в этом случае в комплект преобразователя входит контейнер транспортный защитный);
- длина выносного зонда из ряда 80 (стандартная), 250, 500 и 1000 мм;
- тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный).Область применения измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-А\080:
- контроль микроклимата производственных и жилых помещений;
- системы вентиляции и кондиционирования;
- морозильные и сушильные камеры;
- измерения относительной влажности и температуры воздуха в свободной атмосфере;
- передача единицы относительной влажности при поверке средств измерений в климатической камере.
-
-
Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-1П-А\080:
Параметр Значение Диапазон измерений относительной влажности, % 0...98 Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %:
исполнение 1П:
- в диапазоне относительной влажности от 0 до 90%
- в диапазоне относительной влажности от 90 до 98%*
исполнение 2П:
- в диапазоне относительной влажности от 0 до 90%
- в диапазоне относительной влажности от 90 до 98%*
±2
±3
±1
±2Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С ±0,1 Исполнение по рабочему диапазону температур, °С:
- для исполнения 1Т
- для исполнения 2Т
- для исполнения 3Т
0...+60
-20...+60
-40...+60Пределы допускаемой абсолютной погрешности измерения температуры, °С:
- в диапазоне от -20 до +60°С
- в диапазоне от -40 до -20°С
±0,3
±1Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин:
- по относительной влажности, мин
- по температуре, мин
не более 2
не более 5Напряжение питания преобразователя, В 5...6,2 Потребляемый ток без электрической нагрузки на выходе, мА не более 4 Габаритные размеры, мм:
- корпуса преобразователя, мм
- выносного зонда, мм
36×50×71
ø12х80(1000)**Масса преобразователя, кг не более 0,3 * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
** - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм. -
Комплект поставки ДВ2ТСМ-1Т-1П-А\080
№ Наименование Количество 1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-1П-А\080 (модификация оговаривается при заказе) 1 2 Кабель для подключения к блоку индикации ИВА-6Б2 (если при заказе не оговорено иное) 1 3 Руководство по эксплуатации (при поставке в составе термогигрометра руководство по эксплуатации оформляется на соответствующий термогигрометр) 1 4 Свидетельство о поверке на бумажном носителе 1 5 Упаковка 1 Дополнительная комплектация ДВ2ТСМ-1Т-1П-А\080
(Опции для поверки)
№ Наименование 1 Кабель удлинительный КУ-4 2 Комплекс для юстировки одноканальный -
