ДТР‑3‑Т20‑М — преобразователь точки инея

Код товара: 84657
  • 83117-21

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      83117-21 до 20.09.2026

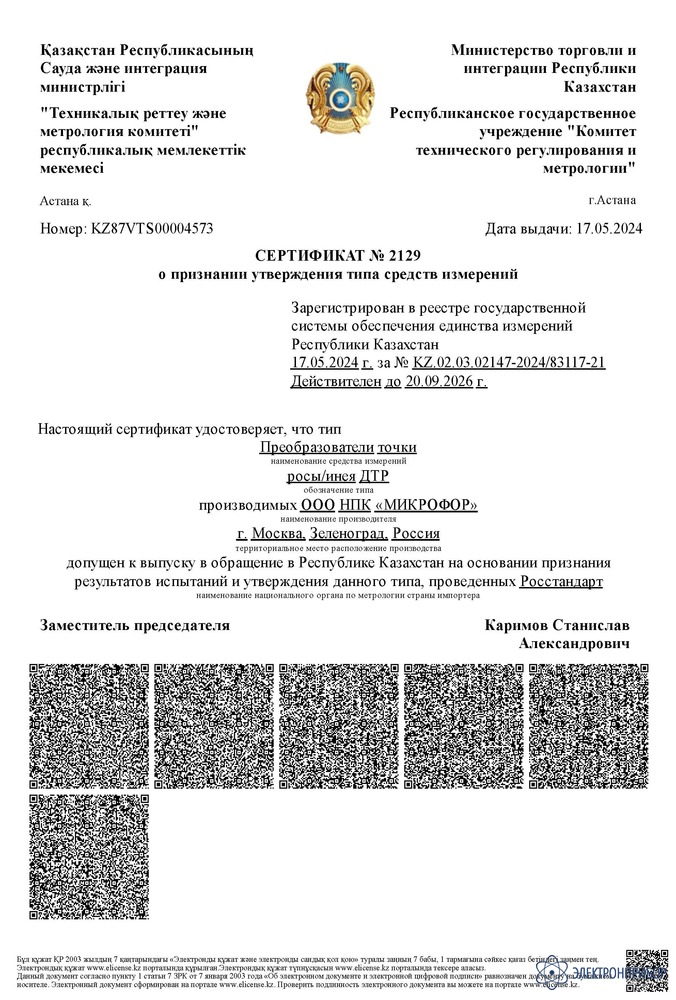

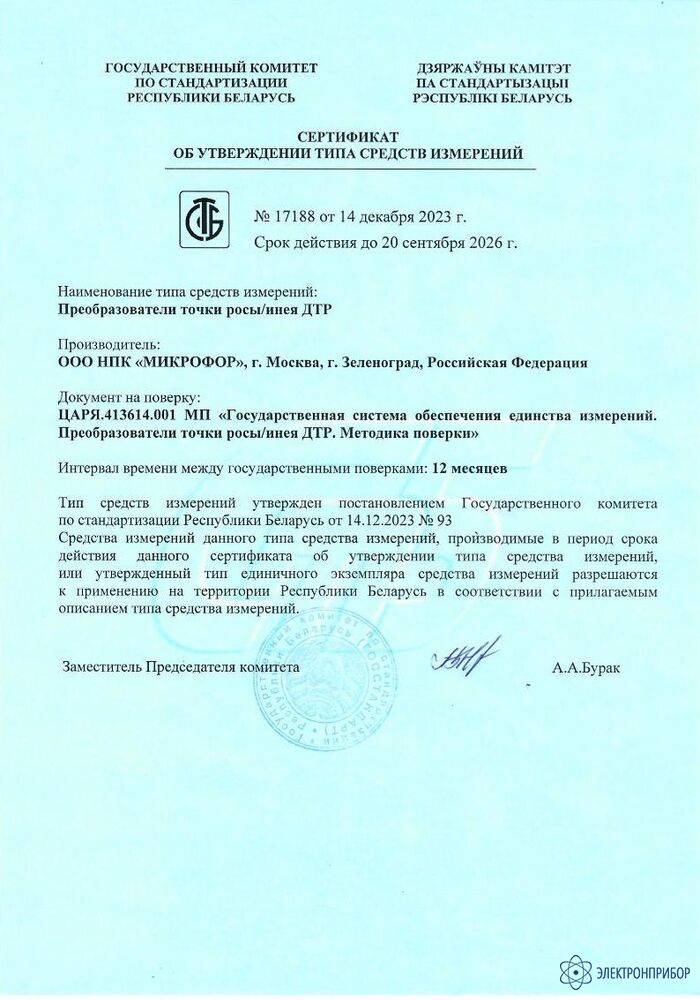

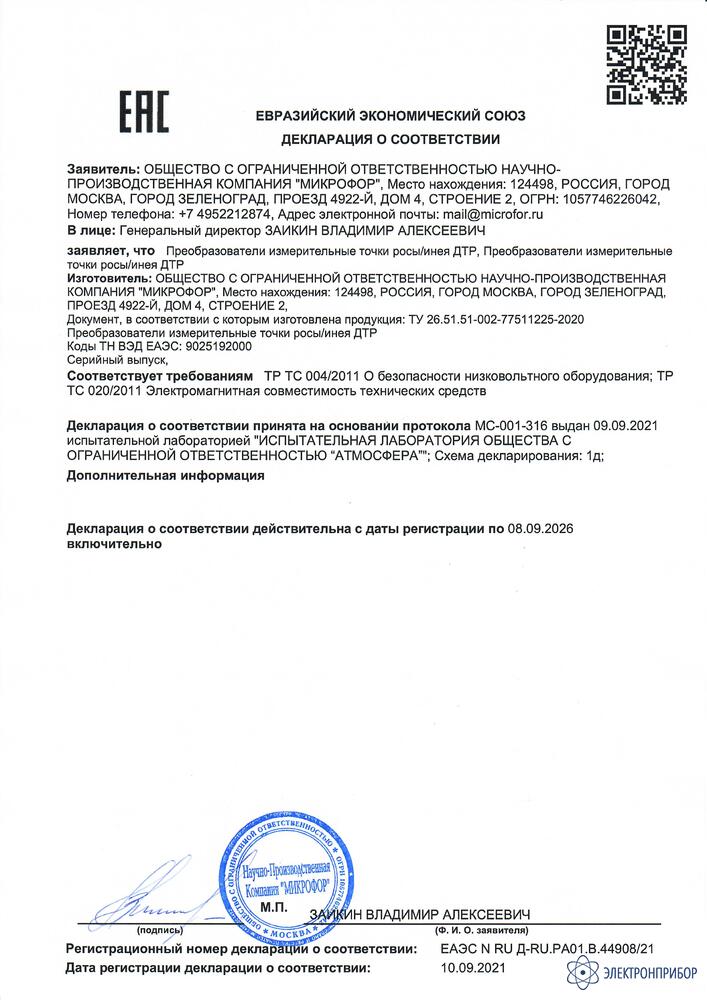

    Сертификаты

    Назначение преобразователя точки инея ДТР‑3‑Т20‑М:

    Преобразователь точки инея ДТР‑3‑Т20‑М предназначен для измерений точки инея неагрессивных технологических газов и её передачи в виде токового унифицированного сигнала 4...20 мА (токовая петля). Диапазон измерений точки инея от -80 до 0°С (диапазон индикации от -100 до 0°С).

    Преобразователь точки инея ДТР‑3‑Т20‑М устанавливается в проточной камере или пробоотборном устройстве (установочная резьба М20×1,5, давление до 30 МПа).

    Область применения преобразователя точки инея ДТР‑3‑Т20‑М — непрерывный контроль температуры точки инея сжатого воздуха и других неагрессивных технологических газов.

    Особенности преобразователя точки инея ДТР‑3‑Т20‑М:

    • является аналогом преобразователей точки росы Michell Instruments Easidew;
    • исполнение с токовой петлей;
    • для постоянной установки (анализируемый газ подается без прерываний);
    • конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
    • рабочее давление погружной части до 30 МПа;
    • алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
    • метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея);

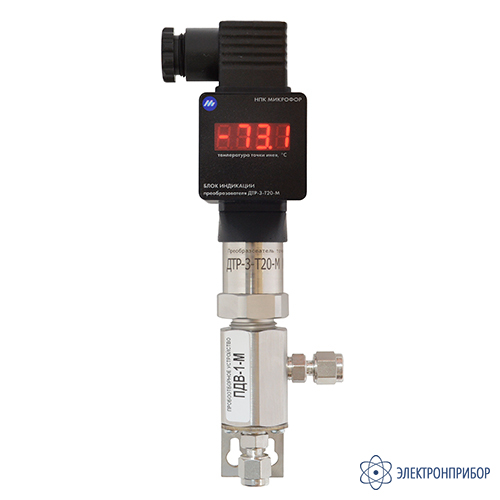

    • может дополнительно оснащаться блоком индикации показаний на месте установки;

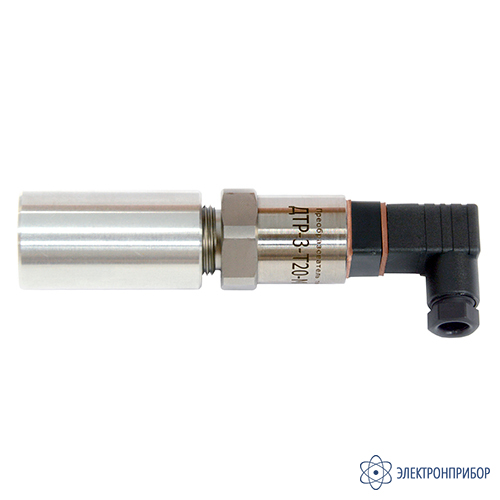

    • для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.

    Описание преобразователя точки инея ДТР‑3‑Т20‑М:

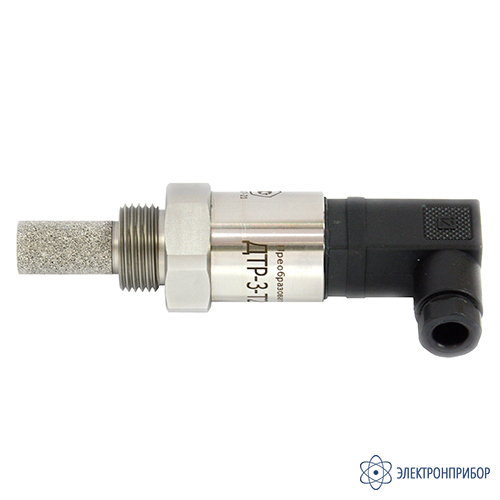

    Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

    Внимание!
    Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

    Преобразователь точки инея ДТР‑3‑Т20‑М совместим с пробоотборными устройствами:

    • ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А;

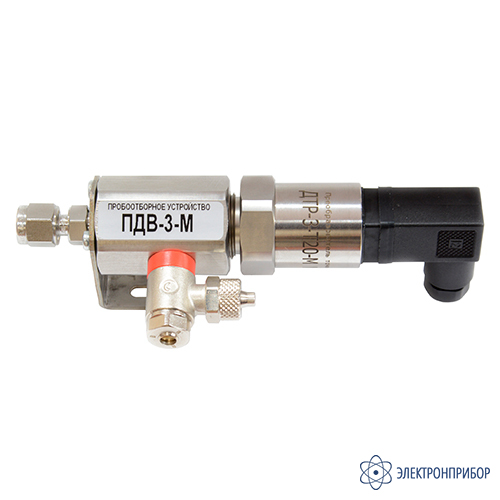

    • ПДВ-3-М-Р-А;
    • ПДВ-6-М-3МПа-Р-А, ПДВ-6-М-10МПа-Р-А, ПДВ-6-М-30МПа-Р-А.

  • Технические характеристики преобразователя точки инея ДТР‑3‑Т20‑М:

    Параметр Значение
    Диапазон измерений температуры точки инея, °С:
    - при температуре анализируемого газа (Тг) 4 °C и ниже
    - при температуре анализируемого газа выше 4 °C
    от -80 до (Tг - 4)
    от -80 до 0
    Диапазон индикации температуры точки инея(1), °С от -100 до 0
    Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С ±2
    Установочная резьба М20×1,5
    Максимальное рабочее давление для погружной части, МПа 30
    Температура окружающей среды и анализируемого газа, °С от -40 до +60
    Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более 5
    Напряжение питания постоянного тока(2), В от 9 + 0,02·R до 27
    Потребляемый ток, мА не более 24
    Габаритные размеры, мм 30×30×120
    Масса преобразователя, кг не более 0,5
    (1) - если требуется установка диапазона индикации отличного от диапазона измерений, необходимо указать его при заказе, либо настроить самостоятельно при помощи кабеля интерфейсного КК-2;
    (2) - R – сопротивление нагрузки, Ом; с блоком индикации: от 13 + 0,02·R до 27 В.

  • Комплект поставки ДТР‑3‑Т20‑М

    № Наименование Количество
    1 Преобразователь точки инея ДТР‑3‑Т20‑М 1
    2 Транспортный колпачок М20×1,5 с осушителем 1
    3 Кольцо уплотнительное фторопластовое 19×12×2 (если поставляется без пробоотборного устройства ПДВ) 1
    4 Руководство по эксплуатации (допускается оформлять одно руководство по эксплуатации на партию преобразователей) 1
    5 Свидетельство о поверке на бумажном носителе 1
    6 Упаковка 1

    Дополнительная комплектация ДТР‑3‑Т20‑М

    (Поставляется за отдельную плату)

    № Наименование
    1 Блок индикации преобразователя ДТР-3-Т20-М
    2 Кабель интерфейсный КК-2 с кабелем для настройки ДТР-3-Т20(-М)
